概述
XSJ系列静止式进相器，是我公司专为大中型绕线式异步电动机节能降耗而设计的无功功率就地补偿装置。它是串接在电动机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电动机自身的功率因数及过载能力、降低电动机定子电流、降低电动机自身损耗的目的。

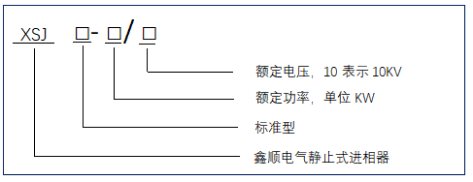

型号说明
适用范围
XSJ系列静止式进相器广泛适用于水泥、化工、钢铁、冶金、矿山等大中型绕线式异步电动机的就地补偿。负载如：水泥磨机、矿上磨机、破碎机、木业磨机、轧机、辊压机等，功率在90~5000KW的绕线式异步电动机,能够有效提高有用功的使用功率，大大降低无功功率60%以上，同时可使电动机的功率因数提高到0.95以上。

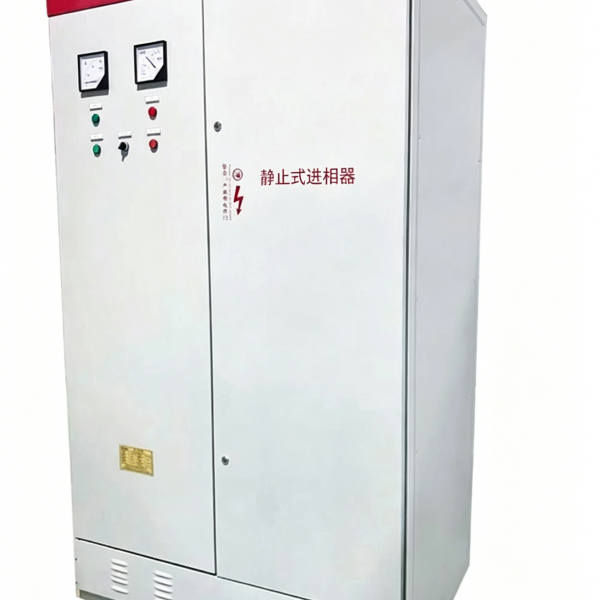

产品图片
性能特点
1、补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果明显；
2、可使电动机功率因数提高到95%以上；
3、降低电动机定子电流10%~20%，降低线损、铜损20%~30%；
4、电动机温升显著降低，过载能力及效率大大提高，电动机使用寿命延长；
5、具有故障自动保护功能，操作简单，维修保养不影响生产。
产品方案图
使用环境
海拔高度：不高于2500米；
温 度：不高于40℃；
通风要求：进相器柜体上方500mm内不得有任何物体：如地沟封闭式，须进相器柜体架空100mm；
安全要求：安装地点应无危险、爆炸、腐蚀性气体。
产品图片
选型表
|
型号 |
标称电压(V) |
转子电流（A） |
尺寸W*D*H(mm) |
定制尺寸 |
|
XSJ-400 |
380V,6KV,10KV |
≦400 |
900*760*2000 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
|
XSJ-600 |
380V,6KV,10KV |
400-560 |
900*760*2000 |
|
|
XSJ-800 |
380V,6KV,10KV |
560-800 |
800*1000*2000 |
|
|
XSJ-1000 |
380V,6KV,10KV |
800-1000 |
800*1200*2000 |
|
|
XSJ-1200 |
380V,6KV,10KV |
1000-1200 |
1200*860*2000 |
|
|
XSJ-1400 |
380V,6KV,10KV |
1200-1400 |
1300*960*2000 |
|
|
XSJ-1600 |
380V,6KV,10KV |
1400-1600 |
1300*960*2000 |
订货须知
<!--[if !supportLists]-->1、 <!--[endif]-->负载类型，电机的额定电压，额定功率，转子电压，转子电流；
<!--[if !supportLists]-->2、 <!--[endif]-->使用工况，有无特殊要求。
