概述

XSJ-B系列静止式进相器，是为大中型绕线式异步电动机工作在轻/重负载交替工况下节能降耗的无功功率就地补偿装置。它是串接在电动机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电动机自身的功率因数及过载能力、降低电动机定子电流、降低电动机自身损耗的目的。

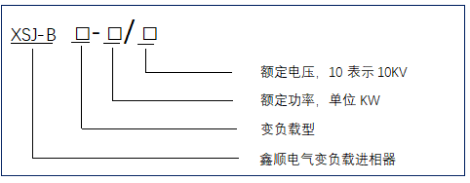

型号说明

适用范围

XSJ-B系列变负载进相器适用于恒转矩负载和轻/重交替负载工况，广泛适用于水泥、化工、钢铁、冶金、矿山等大中型绕线式异步电动机的就地补偿。负载如：水泥磨机、矿上磨机、破碎机、木业磨机、轧机、辊压机等，功率在90~5000KW的绕线式异步电动机。能够有效提高有用功的使用功率，大大降低无功功率60%以上，同时可使电动机的功率因数提高到0.95以上。

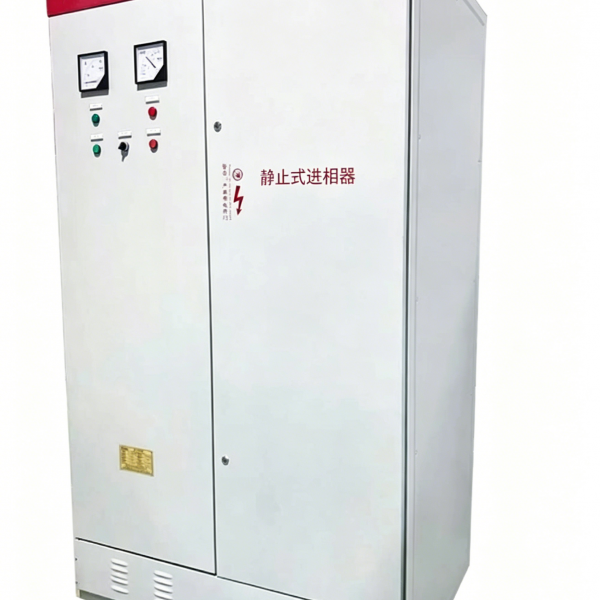

产品图片

性能特点

1、补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果明显；

2、可使电动机功率因数提高到95%以上；

3、降低电动机定子电流10%~20%，降低线损、铜损20%~30%；

4、电动机温升显著降低，过载能力及效率大大提高，电动机使用寿命延长；

5、具有故障自动保护功能，操作简单，维修保养不影响生产。

产品方案图

使用环境
海拔高度：不高于2500米；
温度：不高于40℃；
通风要求：进相器柜体上方500mm内不得有任何物体：如地沟封闭式，须进相器柜体架空100mm；
安全要求：安装地点应无危险、爆炸、腐蚀性气体。
