概述
XSDB 系列低压电动机及配电室集中补偿柜是在电动机的定子侧或低压电网中并入三相电容器，用于提高电机和电网中的功率因数，从而改善电网供电质量，减少配电系统和变压器的损耗，XSDB 系列低压无功功率自动补偿柜的应用范围极为广泛，可用于工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。

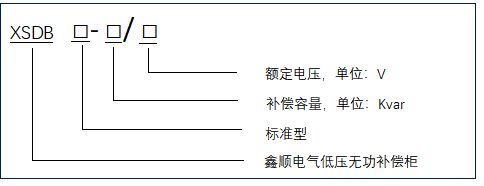

型号说明
主要作用
1、自动补偿无功功率，提高功率因数；
2、提高设备出力，节约投资；
3、减少配电线路损耗和变压器损失；
4、改善电压质量，提高供电的可靠性。

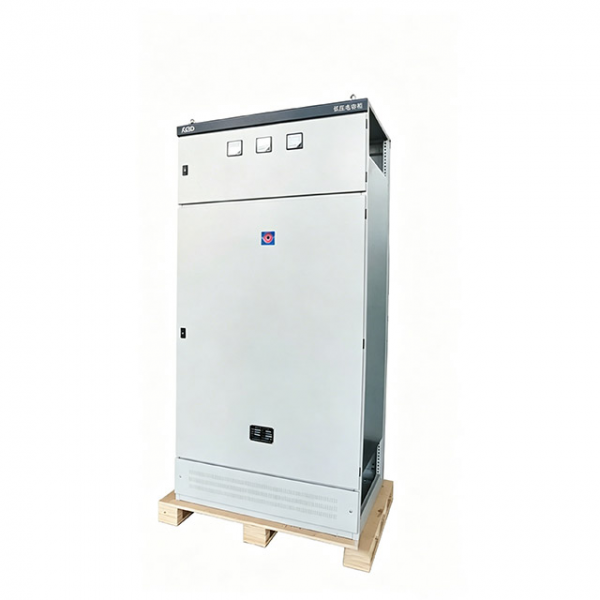

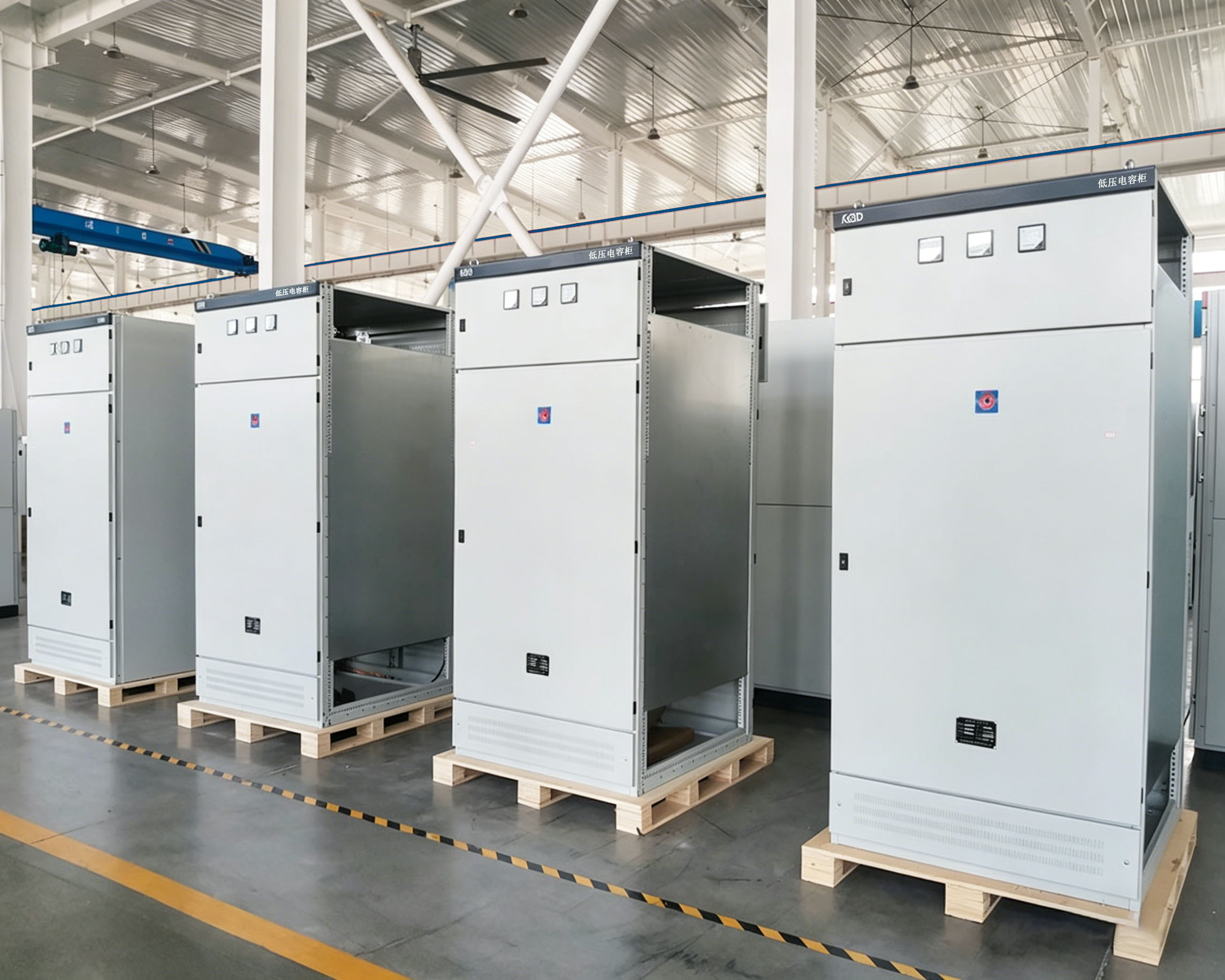

产品图片
性能特点
1、采用优质低压自愈式电容器、电容器内部带放电电阻，在外施电压断开1分钟后，残留电压降到50V以下；
2、电机或电网的功率因数提高到0.95以上；
3、采用微电脑中心控制器，自动根据负载功率因数的高低控制电容器组的投切，保证功率因数达到设定的要求；
4、降低线路损耗，改善供电质量，提高电气设备的运行效率。
使用环境
1、户内使用，通风良好。
2、海拔高度不超过1000m（对于海拔高于1000m的需采用高原型电容）。
3、环境温度：周围空气温度不高于+40℃电容投入时空气温度的下限为-5℃。
4、大气条件：相对湿度在+40℃时不超过50%，在较低温度时允许有较高相对湿度，并考虑到由于温度变化而可能产生凝露。
5、安装倾斜度不超过5度。
6、安装地点无雨雪侵袭，无严重霉菌存在，无腐蚀性气体存在。
7、周围无易燃易爆危险，无剧烈的冲击及震动，无大量尘埃。
选型表
|
型号 |
标称电压(V) |
额定容量（Kvar） |
尺寸W*D*H(mm) |
定制尺寸 |
|
XSDB-60/380 |
380 |
60 |
600*600*2200 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
|
XSDB-90/380 |
380 |
90 |
600*600*2200 |
|
|
XSDB-100/380 |
380 |
100 |
600*600*2200 |
|
|
XSDB-120/380 |
380 |
120 |
600*600*2200 |
|
|
XSDB-150/380 |
380 |
150 |
800*600*2200 |
|
|
XSDB-180/380 |
380 |
180 |
800*800*2200 |
|
|
XSDB-210/380 |
380 |
210 |
800*800*2200 |
|
|
XSDB-240/380 |
380 |
240 |
1000*800*2200 |
|
|
XSDB-270/380 |
380 |
270 |
1000*800*2200 |
|
|
XSDB-300/380 |
380 |
300 |
1000*800*2200 |
|
|
XSDB-330/380 |
380 |
330 |
1200*1000*2200 |
|
|
XSDB-360/380 |
380 |
360 |
1200*1000*2200 |
订货须知
1、确认电网额定电压、容量等；
2、确认电气系统中是否有谐波或产生谐波的设备及主要谐波特征和含量；
3、确认系统自然功率因数和目标功率因数；
4、安装要求，如：柜体颜色、是否并柜、进出线方式等；
5、若有特殊要求，请与我公司协商订货。
