概述

静止无功发生器（又称：SVG）的基本原理是将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电流，实现动态无功补偿的目的。

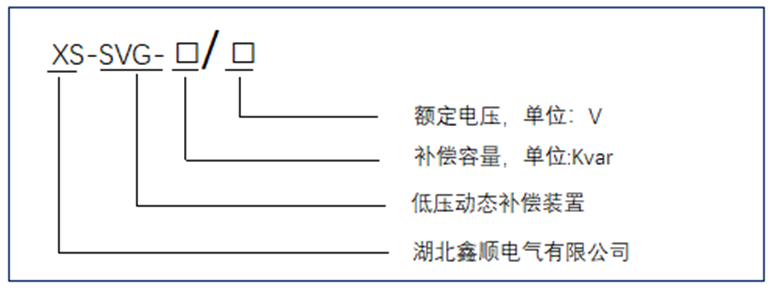

型号说明

应用范围

静止无功发生器广泛应用于商业建筑、冶金矿山、汽车制造、光伏、石油化工、机械、轻工、市政、军工、电子、有色、船舶等行业。具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响、保护功能完善以及体积小等优点，达到改善用电质量，降低电网损耗、提高供电利用效率和带载能力的目的，是理想的滤波产品。

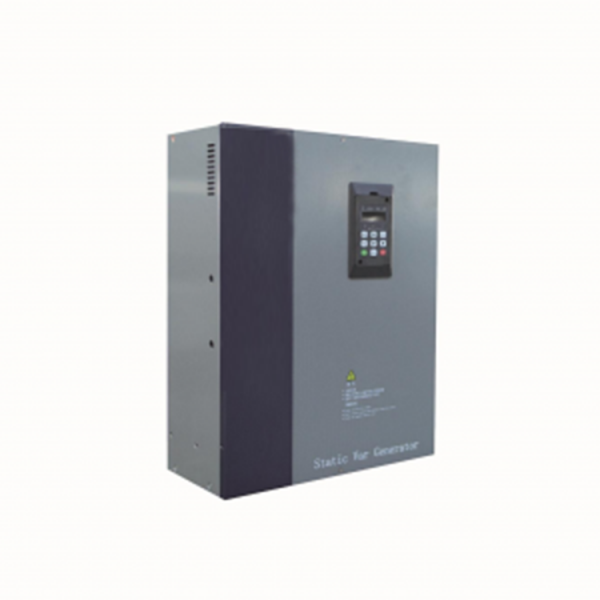

产品图片

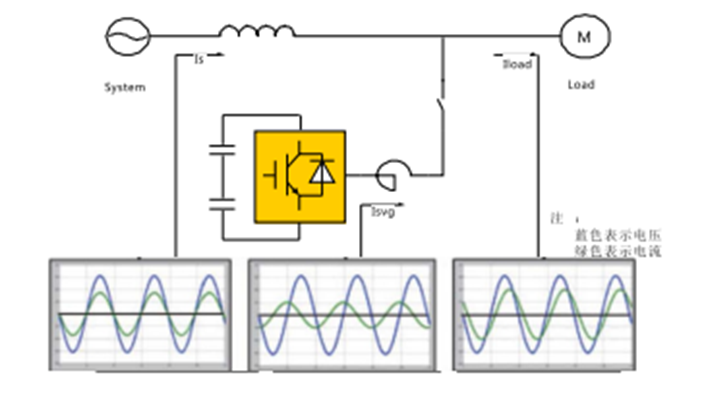

SVG工作原理

产品图片

性能特点

1、    根据现场情况，将SVG模块与TSC容量灵活配置，实现不同场合的需求；

2、    实现无级补偿功能，无功补偿率大于99%；

3、    根据不同的补偿需求，定制不同的产品搭配，实现最佳投资回报；

4、    扩大应用行业与纯TSC相比，可应用于负荷快速变化及谐波情况严重的场合，应用行业范围更广；

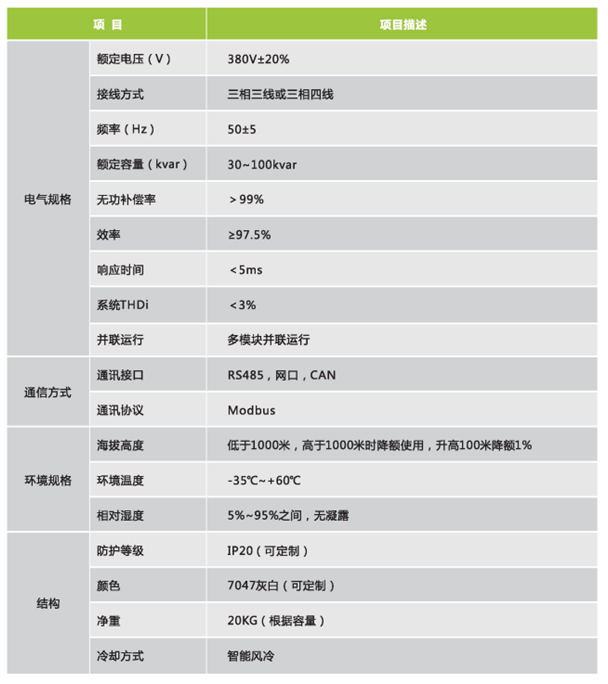

技术参数表

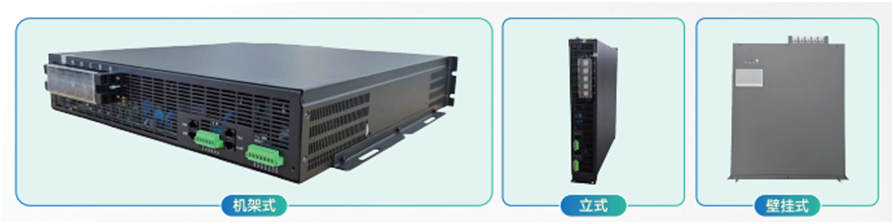

产品图片：

订货须知：

1、因功率因数大小对装置的设计至关重要，订货时需提供详细的自然功率因数和目标功率因数；

2、其它技术要求如：柜体颜色、是否并柜、进线方式等；
