概述
SDBR低压变频装置是主要针对大功率低压电机研发的新型软起动装置。具有起动电流小、启动功率因数高、对电网无冲击、保护完善等优点，适用于三相异步电动机的变频调速，广泛应用于纺织、印染、食品、制药、机械、供水、电子等领域的电动机起动及调速项目的系统改造和更新。

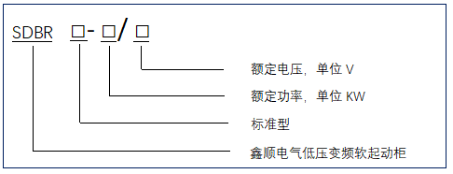

型号说明
运行环境
1、额定电压：3相 380V±10%；
2、频率：50Hz±10%；
3、安装位置：户内安装；
4、环境温度：运行环境温度在-10℃~+40℃之间，超过40℃以上须降额使用，最高不超过50℃。超过40℃环境温度，每升高1℃，降额4%。空气的相对湿度≤90%，无凝露；
5、海拔高度：变频器安装在海拔高度1000m以下时，可以运行在其额定功率，当海拔高度超过1000m后，变频器功率需要降额；
6、装置的安装地平应与垂直面倾斜度不超过5度，安装运行地点应无剧烈的机械震动、无有害气体和蒸汽、无导电性或爆炸性尘埃，无强电磁干扰。
性能特点
1、起动电流小，起动电流≤1.1Ie .（Ie 电机额定电流）；
2、可以通过键盘设置起动方式，起动频率，加/减速时间；
3、由于采用变流起动，起动时功率因数高，起动功率因数≥0.99；
4、保护功能完善： 过流、过压、欠压、输入输出缺相、输出短路、过热、电机过载、外部故障、旁路接触装置异常等；
5、无扰切换，切换到工频过程无冲击；
6、内置RS485 通讯接口，支持Modbus 协议。

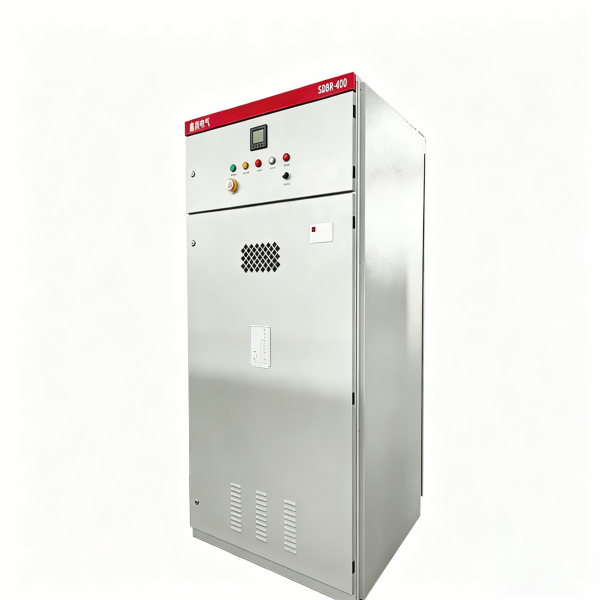

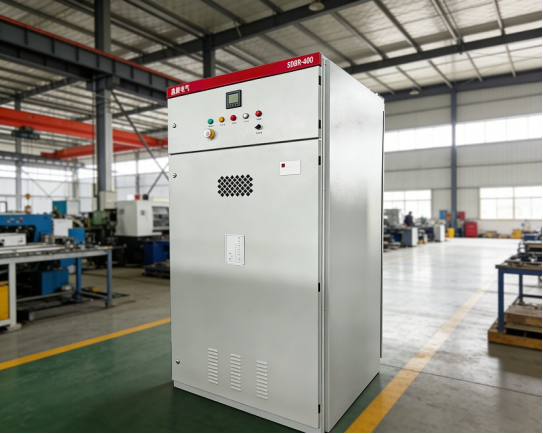

产品图片
产品技术参数
变频器的综合技术特性
|
|
项目 |
规格 |
|
电源 |
输入不输出特性 |
输入电压范围：660V/380/220V±15% |
|
输入频率范围：47 ~ 63Hz |
||
|
输出电压范围：0 ~ 额定输入电压 |
||
|
输出频率范围：0 ~ 400Hz |
||
|
外围接口 |
可编程数字输入 |
7 路开关量输入，1 路高速脉冲输入，支持 PNP、NPN 双极性光耦隔离输入 |
|
可编程模拟量输入 |
AI1：-10 ~10V / 键盘电位器输入，AI2：0 ~10V 或 0 ~20mA 输入 |
|
|
可编程开路集电极输出 |
1 路输出（开路集电极输出或高速脉冲输出） |
|
|
继电器输出 |
2 路输出 |
|
|
模拟量输出 |
2 路输出，分别可选 0/4 ~20mA 或 0 ~10V |
|
|
技术性能 |
控制方式 |
V/F 控制、开环矢量控制（SVC） |
|
过载能力 |
150% 额定电流 60s；180% 额定电流 10 s |
|
|
调速比 |
1:100（SVC） |
|
|
载波频率 |
1 ~15.0kHz |
|
|
功能特性 |
频率设定方式 |
数字设定、模拟量设定、脉冲频率设定、串行通讯设定、多段速及简易 PLC 设定、PID 设定等，可实现设定的组合和方式切换 |
|
PID 控制功能 |
- |
|
|
简易 PLC、多段速控制功能 |
16 段速控制 |
|
|
摆频控制功能 |
- |
|
|
瞬时停电不停机功能 |
- |
|
|
转速追踪再起动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
|
正反转 / 点动 键功能 |
用户自由定义的多功能快捷键 |
|
|
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
|
提供多种故障保护功能 |
过流、过压、欠压、过温、缺相、过载等保护功能 |
订货须知
1、用户订货时须提供电机功率、定子电压、电流、拖动负载的工况；
2、用户若有柜体外观、颜色等方面的特殊要求，在订货时向我方说明，我们会提供完善的服务。
