概述

 KYN61-40.5系列产品可提供铠装移开式，箱型固定式等不同类型，产品结构紧凑，具有丰富的产品方案满足用户不同需求，断路器可选配自主品牌或西门子，ABB等国际品牌。

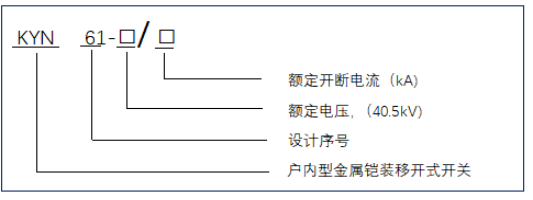

型号说明

 技术参数

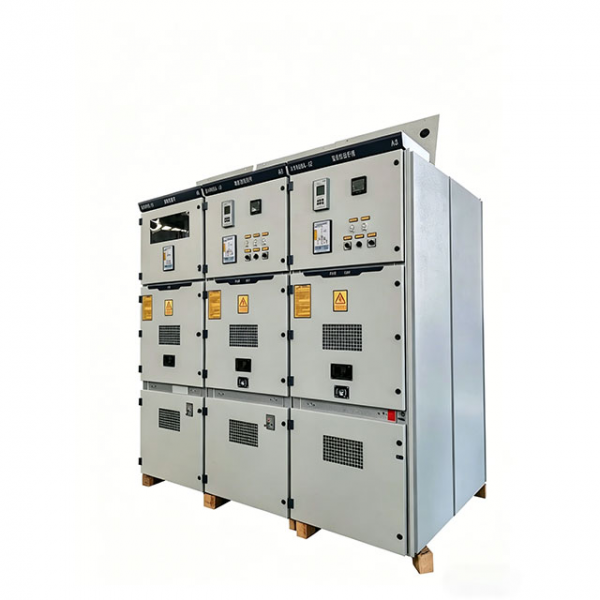

产品图片

使用环境条件
 海拔高度：不超过2000米；
 环境温度：上限为40℃；下限为-10℃；
 相对湿度：日平均值不大于95%，月平均不大于90%；
 地震烈度：不超过8度；
 没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所；
 注：超出上述环境条件时，用户应与制造厂协商。

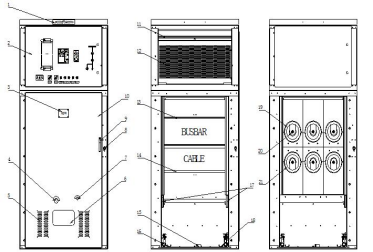

产品图片

机械联锁/防止误操作

1、只有断路器在分闸位置时，方可推进或推出可移开单元，可靠防止带负荷推拉断路器；

2、只有处于工作位置、试验/隔离位置时，断路器方可进行分、合闸；

3、只有当可移开单元抽出到试验/隔离位置及以外时，接地开关方可合闸；

4、只有接地开关处在分闸位置时，手车方可进入工作位置；

5、接地开关合闸后，才能打开后门，防止误入带电间隔；

6、只有关上后门，才能分接地开关；

7、只有可移开单元在试验/隔离位置时，方可插上和解除二次插头；

8、可移开单元处于工作位置时，二次插头被锁定，不能拔除。

选型表

订货须知

1、订货时需提供系统容量、系统电压、配电方案、功能要求、配置要求等；

2、可按照用户提供的图纸或者技术要求进行设计。
