概述
GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压380V，额定工作电流至6300A的配电系统、做为动力、照明及配电设备的电能转换、分配与控制之用。
性能特点
1、GGD柜进线方式有常用的上、下侧进线方式，同时也设计了由柜顶、左、中、右位置进线的方式，以满足各类工程设计对不同进线方式的需求，同时柜内留有固定的位置给发电厂等特殊用户加装继电保护和自动装置；
2、GGD型交流低压配电柜具有分段能力高，动热稳定性好，电力方案灵活、组合方便、系列性、实用性强，结构新颖，防护等级高等特点；
3、GGD型低压成套开关设备是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，内部元件固定安装，可依据用户及现场需要前后布置，检修维护方便，现被广泛应用；
4、GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制》GB7251.1《低压成套开关设备》等标准。
电气参数
|
型号 |
额定电压 |
额定电流 |
开断电流 |
耐受电流 |
峰值耐受电流 |
|
|
GGD1 |
380 |
A |
1000 |
15 |
15 |
30 |
|
B |
600（630） |
|||||
|
C |
400 |
|||||
|
GGD2 |
380 |
A |
1500（1600） |
30 |
30 |
63 |
|
B |
1000 |
|||||
|
C |
|
|||||
|
GGD2 |
380 |
A |
3200 |
50 |
50 |
105 |
|
B |
2500 |
|||||
|
C |
2000 |
|||||

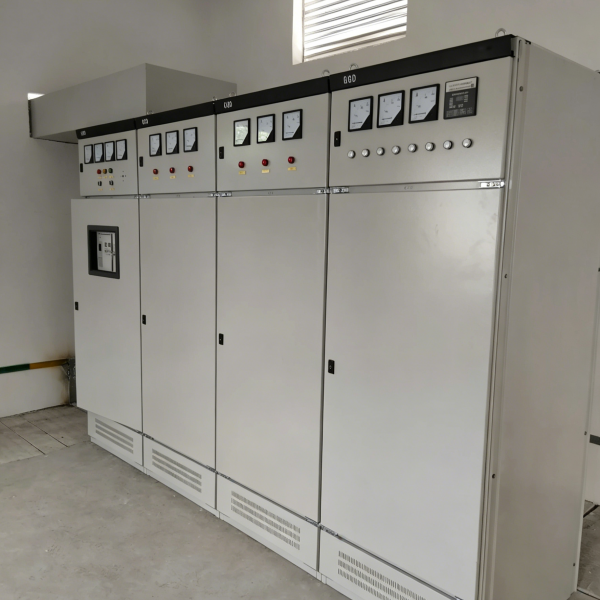

产品图片
环境条件
1、环境温度：上限+40℃，下限-25℃；
2、海拔高度：低压不超过2000M,高压不超过1000M；
3、相对湿度：日平均值不大于95％；月平均值不大于90％；
4、安装地点：垂直倾斜不超过50度，没有火灾、爆炸危险、严重污秽、导电尘埃、化学腐蚀及剧烈振动的场所。
选型表
|
型号 |
宽 |
深 |
高 |
备注 |
|
GGD |
600、800、1000、1200 |
600、800、1000 |
2200 |
根据电流选型 |
订货须知
1、订货时需提供系统容量、系统电压、配电方案、功能要求、配置要求等；
2、可按照用户提供的图纸或者技术要求进行设计。
