概述

低压抽出式开关柜(以下简称装置)用于工矿，高层民用建筑，交流50Hz，电压380V、主变压器额定容量1000kVA、三相三线或三相四线系统中，作为低压配电系统的受电、馈电或电动机控制用。

设备满足电力市场对增容、计算机接口、动力集中控制、方便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。

性能特点

1、极致性能，行业标杆：抽屉式开关柜设计结构合理，额定载流量、分断能力、动热稳定性等核心指标全面超越传统低压开关柜，同时兼顾便捷维护与极致安全，为配电系统筑牢可靠根基。

2、全隔防护，安全无忧：采用全隔离式结构设计，内部隔室严格遵循 IEC439-1「形式 4」国际标准，外壳防护等级覆盖 IP31/IP40/IP54，全方位抵御粉尘、湿气侵入，从根源杜绝安全隐患，适配各类复杂工况。

3、智能联锁，零误操作：搭载双重防误操作联锁系统，由断路器操作手柄机构与抽屉位置机械联锁机构协同工作，设计精密、逻辑闭环，彻底规避各类误操作风险，更可灵活适配运行需求，实现柜间联动，保障运维全程安全可控。

4、灵活组合，高效适配：以 8E 为标准化基本单元，提供 8E/4、8E/2、6E、8E、12E、16E、24E、32E、72E 等全规格功能单元，单台 MCC 柜最多可集成 36 个功能单元，支持 PC 与 MCC 混装，大幅压缩柜体数量，为项目方案定制、空间优化提供无限可能。

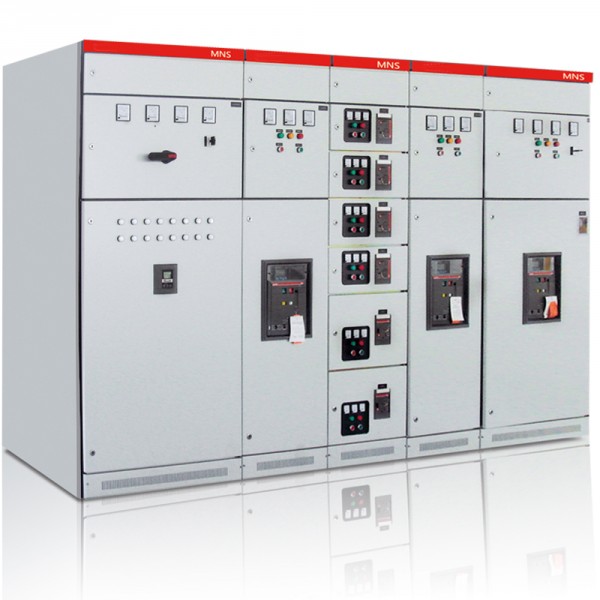

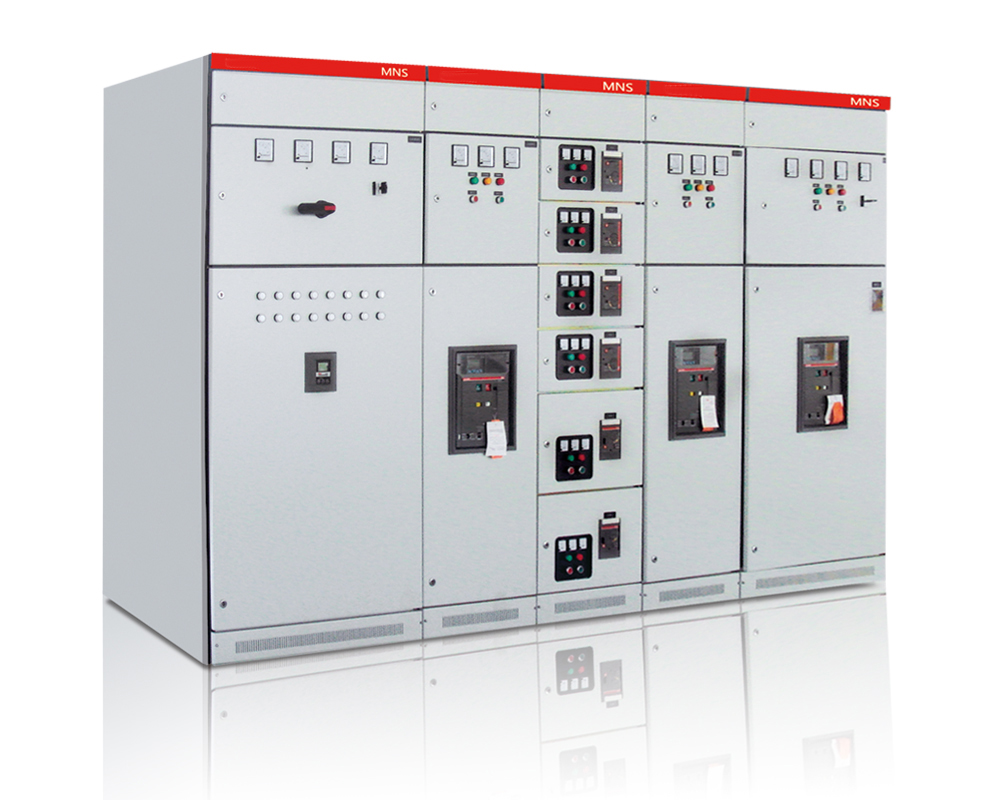

产品图片

性能参数表

环境条件

1、环境温度：上限+40℃，下限-25℃；

2、海拔高度：低压不超过2000M,高压不超过1000M；

3、相对湿度：日平均值不大于95％；月平均值不大于90％；

4、安装地点：垂直倾斜不超过50度，没有火灾、爆炸危险、严重污秽、导电尘埃、化学腐蚀及剧烈振动的场所。

选型表

订货须知

1、开关柜的排列图和配电室的平面布置图，一次线路方案及单线系统图，额定电压、额定电流、额定开断电流等数据；

2、开关柜内部器件技术要求，柜体颜色等。
