概述

XSLC系列同步电动机励磁柜采用全数字微机控制，主要用于同步电动机励磁调节系统，可根据不同的负载选用不同的运行方式，具有运行可靠、技术先进、结构简单、功能齐全、性能稳定、调试维护方便等特点。同步电机励磁柜可作为拖动重载或轻载起动的同步电动机的直流励磁电源，与同步电动机单机配套使用，适用于各种气体压缩机、风机、球磨机等，也可适用于拖动、冲击负荷（如轧钢负荷）的同步电动机励磁应用。适用电机功率范围：200KW-20000KW。

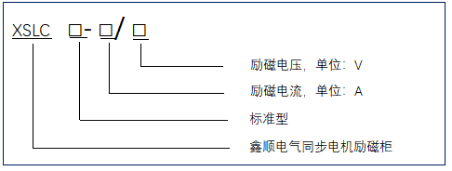

型号说明

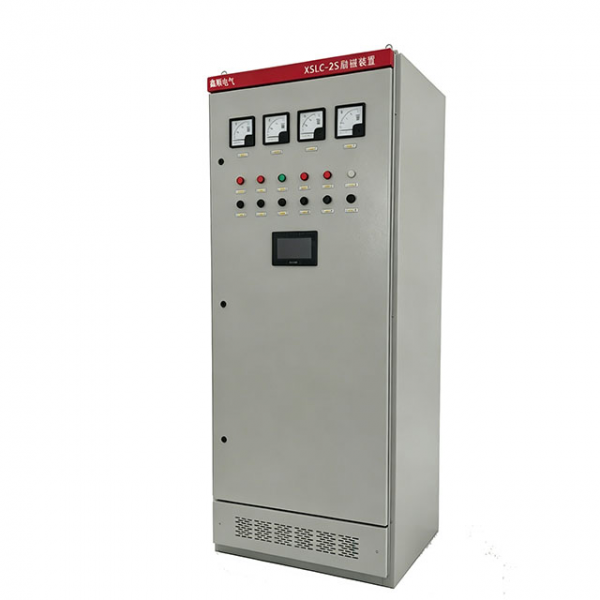

产品图片

性能特点

1、与同步电动机定子回路没有直接的电气联系，因此，同步电动机可根据电网情况设计为高压3KV,6KV,10KV或低压380V，全压起动或降压起动不受限制；

2、励磁装置采用全数字控制全控桥整流方式，并配交流侧浪涌吸收，可控硅换相过电压吸收及均压电路等保护；

3、具有顺极性滑差投励和定时投励，牵入同步迅速、可靠、平稳、无脉动、并具有降压起动自动投全压功能；

4、同步电动机起动与停车时自动灭磁；

5、设有逆变环节，停车时能有效泄放电机转子的储能，保护电动机和励磁装置免受损害；

6、励磁装置能以恒流，恒功率因数及恒无功方式运行(后两种选配)，能有效克服电网电压的波动及由于电机转子温升带来的电流变化，并且适应不同负荷要求自动调节励磁；

7、本装置提供强励功能，当电网电压下降至某一百分比(如80%)时，进行突加强励，强励电流为额定励磁电流的1.4倍，时间不超过60秒；

8、具有过压、过流、失磁及失步等保护功能；

9、具有和上位机通讯功能；

10、输入要求：三相四线交流380V10%,50Hz；

11、触发脉冲移相范围0-170度；

12、可满足额定励磁电压20V-270V，额定励磁电流100A-600A的要求；

13、励磁电压和励磁电流平滑可调；

14、功率因数在0.5-1之间连续可调；

15、强励倍数最大为额定电流的1.4倍；

16、电网电压波动在80%到110%至-15%范围内，恒流励磁调节偏差不大于±15%；

17、当控制电源电压偏差不超过+10%至-15%时，控制器能正常可靠工作；

18、触发不对称度≤0.3°；

19、滑差投励：按转子滑差5%-4%顺极性投励；

20、后备投励：投励时间0-30秒按经验设置；

21、滑差投全压：按转子滑差10%左右自动投全压；

22、延时投全压：延时投全压时间0-30秒可设；

23、停机逆变：5秒内以最大逆变电压快速灭磁(≤0.3°)。

性能参数表

选型表

订货须知

1、用户订货时须提供同步电机的额定励磁电压、额定励磁电流、功率及转子75℃电阻值；

2、用户有无励磁柜柜体颜色等方面的特殊要求。
