概述

GKGR矿用一般型高压软起动柜适用于非煤矿山等其它类似的矿井下中央控制室、机电室的供电系统中，作为10kV系统中的高压电机软启动设备。软起动柜为矿用一般型，标志为“KY”，软起动柜为金属非金属矿山矿用产品，安全标志为“KA”本产品符合企标Q/TF701-2021的要求，并按照规定程序批准的图样及文件制造。

软起动柜的组成元器件（真空接触器、电流互感器、高压软起动阀组、控制板、按钮、仪表等）均须符合各自产品的标准。并附有合格证或质保书。

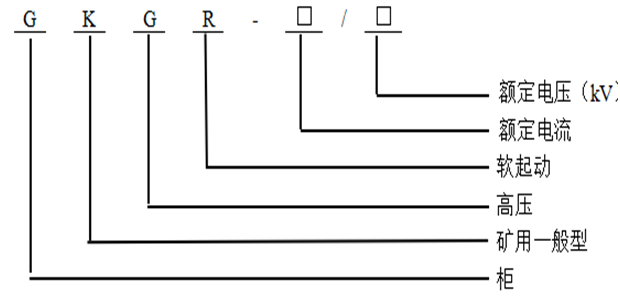

型号说明

使用环境条件

1、周围空气温度：-20℃－+40℃；

2、海拔髙度：不超过1000m；

3、周围空气相对湿度不大于95% (在25℃时）；

4、在无显著摇动与冲击振动的地方；

5、在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

6、允许在少量垂直滴水的地方；

7、应水平安装（倾斜度不超过5°)；

8、软起动柜需要外部电压互感器提供主回路电压测量信号（AC100V）；

9、控制回路电源（220V）由外部提供；

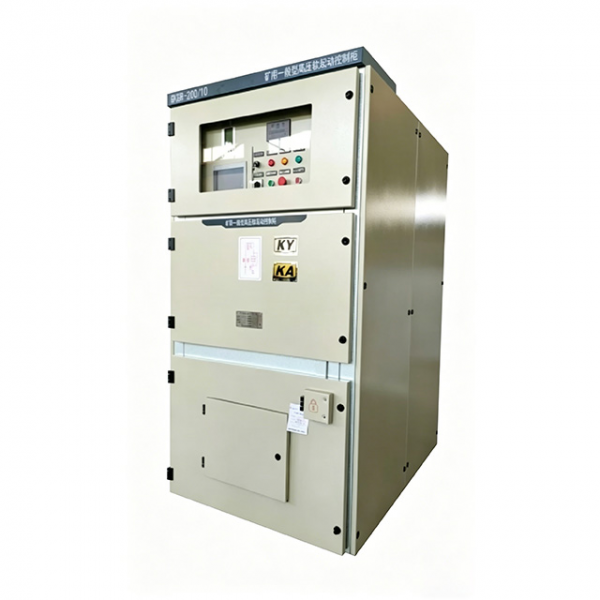

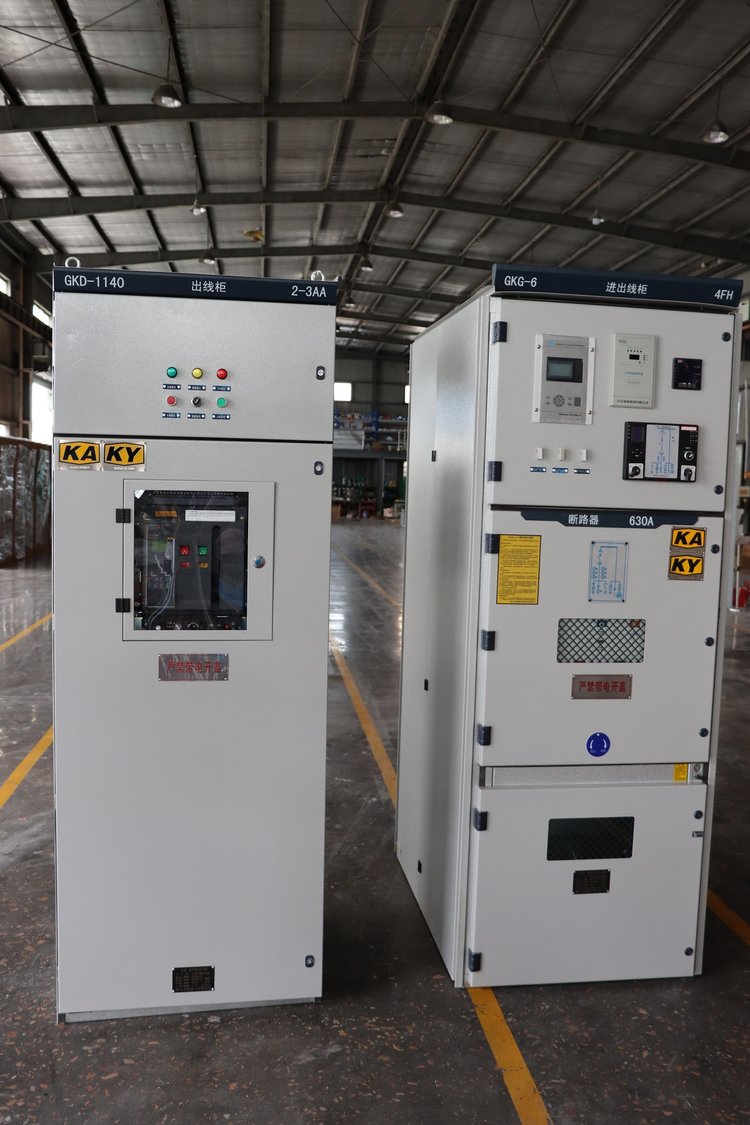

产品图片

使用说明

1、软起动柜的使用前准备

A）软起动柜安装到位后，需对柜内元件，接线进行检查，检查柜内各元件是否因运输原因受到损害；

B）元件检查完成后，需使用测量设备对柜内一次二次回路进行绝缘电阻，耐压等性能进行检测；对外部一次电缆进行绝缘电阻进行检测；

C）连接一次，二次线缆，连接完成后，需进行检查，检查柜内一次二次线缆接线是否牢固，一次线缆的安全间隙是否符合要求；

D）关好软起动柜前后门，螺丝拧紧。

2、控制回路测试

A）在一次高压接通前，需对控制回路进行测试，输入控制回路AC220V电压，检查微机保护装置，软起动控制板，数显表的控制仪表显示是否正常；

B）根据电机铭牌参数，设置微机保护装置与软起动控制器的保护与起动参数；

C）通过分合闸按钮和启停按钮测试断路器与软起动阀组，接触器的控制是否正常。

3、电机起动

控制回路测试正常后，可将上一级开关柜合闸，导入一次10kV电源，按照正常起动步骤，起动电机，查看电机起动过程，并根据起动过程判断是否需要调整起动参数。

订货须知

（1）额定功率、额定电压、额定电流、频率、控制电压；

（2）电机负载工况，井上井下，有无瓦斯；

（3）海拔高度、环境温度；

（4）一次回路方案、配置选型等；
