概述

GKG矿用一般型高压开关柜适用于非煤矿山使用，开关柜适用于非煤矿山企业用户的交流50HZ，额定工作电压6KV、10KV，额定电流为630A、1250A，作为动力、照明及配电设备的电能转换、配电控制之用。执行标准GB/T 12173-2008《矿用一般型电气设备》，Q/SKS 002-2023 《GKG系列 矿用一般型高压开关柜》。

型号说明

使用环境条件

1、周围空气温度：-20℃－+40℃；

2、海拔髙度：不超过1000m；

3、周围空气相对湿度不大于95% (在25℃时）；

4、在无显著摇动与冲击振动的地方；

5、在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

6、允许在少量垂直滴水的地方；

7、应水平安装（倾斜度不超过5°)；

8、仅限于无滴水和粉尘浸入的硐室中使用；

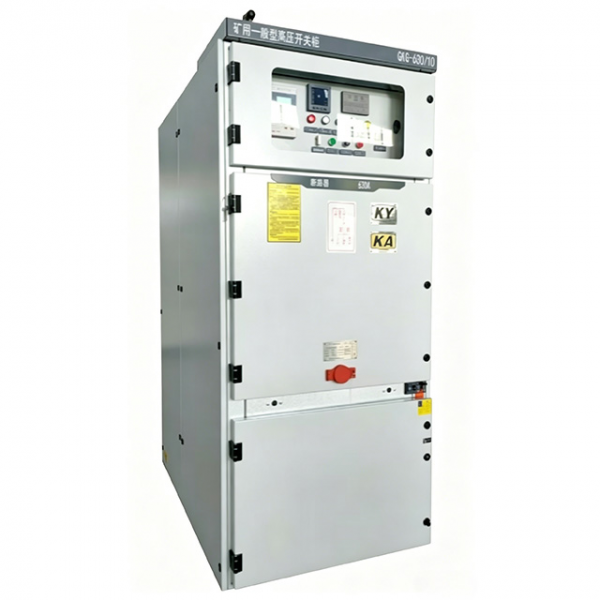

产品图片

安装使用注意事项

1、安装在适合以上环境条件；

2、安装前应检查铭牌、规格参数、防爆型式是否符合要求；

3、使用维护中严禁带电开盖；

4、电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式；

5、开关柜设有内外接地端子，安装时须可靠接地“〨”；

6、接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电；

维护和保养

1、正常使用的过程中，应定期对断路器本体进行适应检查，对设备表面的污秽受潮部分进行清洁，用布擦拭绝缘表面，然后用沾着清洗剂的绸布揩去其他污秽物（注意所用清洗剂能使用于塑料或合成塑料材料）。用工频耐压法检查真空灭弧室的真空度，在打耐压的过程中，灭弧室外部有微弱的发光是正常的，如发现灭弧室的持续的击穿，应更换真空灭弧室。

2、当断路器长期放置时，可能断路器活动部分产生阻滞，每年应对断路器进行至少5次的储能及合、分闸操作。

3、安装和使用时严禁用坚硬的物体撞击真空灭弧室。

4、用户不应随意更换使用与原型号规格不一样的电器元件。

5、操作人员应初步了解断路器和机构的结构、性能和安装调试、维护检修知识，对运行中问题予以记录，必要时通知制造厂家。

6、频繁操作场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命后继续使用。

订货须知

（1）订货须注明产品型号规格、电压、电流、结构形式等；

（2）电机负载工况，井上井下，有无瓦斯；

（3）海拔高度、环境温度；

（4）一次回路方案、配置选型等；
