概述

高压级联式储能系统的拓扑由并网电抗器、级联式功率单元、电池模块、以及相应的控制和保护设备构成。随着我国经济的快速发展，很多地区电网存在电网峰谷差大，调峰容量不足；发输变配设备损耗大，利用率低；电网迎峰度夏压力大，供电不足；大规模可再生能源并网，消纳困难等问题。大规模储能装置，可以解决“发电与用电的时差矛盾”和“间歇式可再生能源发电直接并网对电网冲击”等问题，起到调节电能品质的作用。例如，将“谷电”存储在储能电池中，在高峰期放出应用于生产、运营，不仅可以减轻电网负担，还可以降低运营成本起到削峰填谷的作用。

产品特点

1、高防护等级IP54，适应能力强

2、一体式设计，方便安装维护

3、直挂式设计，整机效率高

4、自动冗余设计，可靠性高

5、支持多机并联，可快速扩充至几十MW等级

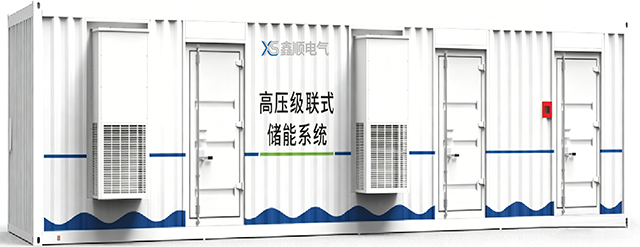

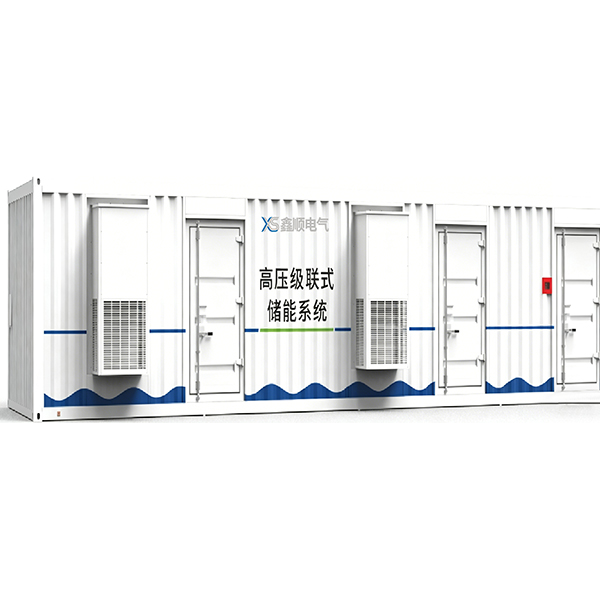

产品图片

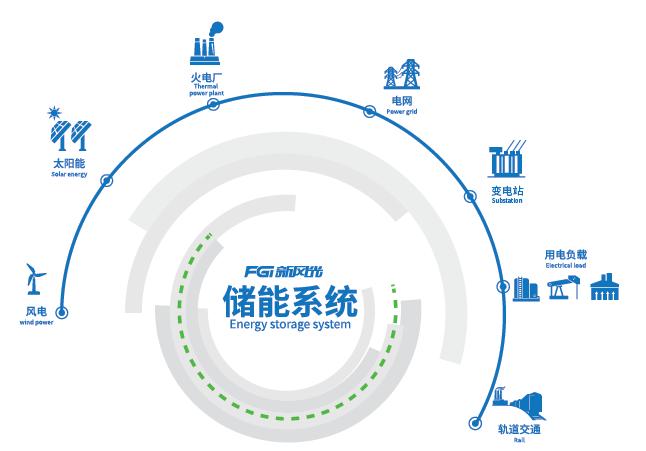

应用范围

发电侧储能：负荷调节、平滑间歇性能源、提高新能源消纳、提高电网备用容量、参与调峰、调频。

输配电储能：提高电能质量、降低线路损耗、提高电网的备用容量、提高输配电设备利用效率、延缓增容需求。

用户侧储能：平滑负荷曲线、负荷转移、削峰填谷。

应急电源系统：电网正常时其处于备用状态，电网故障时其即可启动，保障负荷的连续供电，消防供电、应急照明、能量回馈等。

储能电站调频应用：

储能电站调频应用

储能式电站调频装置的交流输出端与现场的电网（微电网的发电机输出端）连接，实时检测电网的负载功率。当出现负载突增时，从超级电容器释放能量，给负载提供功率支撑，当出现负载突减时，给超级电容器充电，抑制电压过冲，该装置替局部电网起到了“抗峰”作用，大大提高了局部电网临时电站系统的安全性、可靠性，具有响应快、节能、环保特点。该装置的控制框图如图所示。

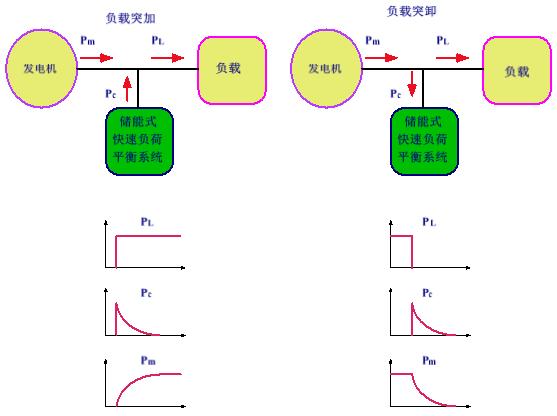

储能式电站调频装置控制示意图

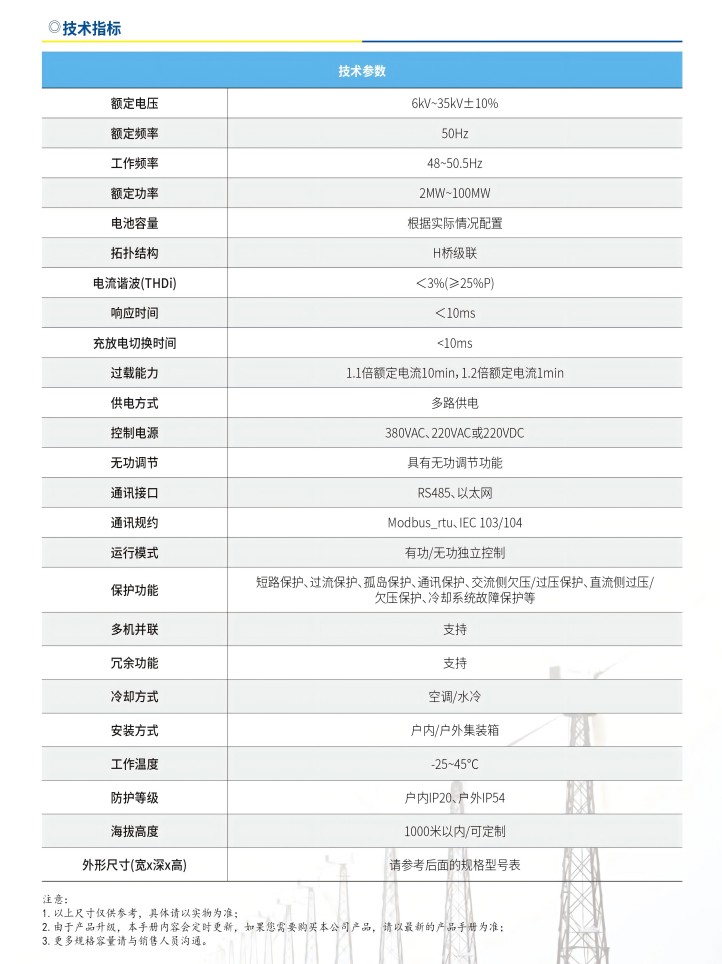

技术参数表：
