在煤矿生产中，主井皮带机是井下原煤向地面输送的核心枢纽，其运行稳定性直接决定全矿生产连续性，一旦出现故障停机，将造成巨大经济损失。根据《煤矿安全规程》明确要求，带式输送机必须配备软启动装置，以避免启动时皮带内蓄积能量瞬间释放形成张力波，导致皮带撕裂等安全事故。随着高压变频技术的日趋成熟，变频调速已成为煤矿皮带机控制的优选方案。鑫顺电气凭借自主研发的XS-HVB系列高压变频器，成功为XX家湾煤矿主井皮带机提供全套变频控制解决方案，实现了皮带机平稳运行、节能降耗与运维优化的多重目标，以下为详细案例解析。

一、项目背景与客户核心需求

1.1 客户概况

XX家湾煤矿为新建大型煤矿，其主井皮带机承担着井下原煤向地面输送的关键任务，是全矿生产流程的“生命线”。该皮带机采用3台电机联动拖动模式，设备运行参数如下表所示，现场作业环境恶劣，煤灰浓度高、粉尘量大，对电气设备的可靠性、防护性提出了极高要求。

1.2 核心需求与痛点

作为全矿原煤输送的核心设备，XX家湾煤矿对主井皮带机的变频控制方案提出了严苛要求，核心需求围绕可靠性、稳定性、适配性三大维度展开，同时需解决传统控制模式的固有痛点：

1、高可靠性要求：主井皮带机为全矿生产中枢，一旦停机将导致全矿停产，需变频系统具备极强的抗干扰、抗故障能力，适配煤矿粉尘大、电网波动可能较大的恶劣环境；

2、重载启动与软启动需求：皮带机启动时负载重、惯性大，需变频系统具备矢量控制功能，实现平稳软启动，避免张力波撕裂皮带，符合《煤矿安全规程》要求；

3、多电机协同控制需求：3台电机联动拖动，需解决速度同步与转矩平衡问题，确保3台电机出力均匀，避免单台电机过载损坏，延长设备使用寿命；

4、运维便捷性需求：现场环境恶劣，需变频系统具备完善的保护功能与故障预警机制，降低运维工作量，同时配置旁路装置，确保变频器检修时不影响生产连续性。

经过对国内外各类高压变频器的全面调研、性能对比与实地考察，XX家湾煤矿最终选定鑫顺电气生产的XS-HVB-1200P型（1200kW/10kV）高压变频器，配备3台该型号设备，实现对主井皮带机3台电机的独立控制与协同联动。

二、鑫顺电气定制化解决方案

2.1 产品选型：XS-HVB-1200P高压变频器

鑫顺电气XS-HVB-1200P型高压变频器（1200kW/10kV），是专为煤矿等恶劣工业环境、重载负载量身打造的高压变频调速系统，完美契合XX家湾煤矿主井皮带机的运行需求，其核心技术特点与性能优势如下，可全方位满足客户核心诉求：

优质拓扑结构，适配普通电机：采用完美无谐波的单元串联多电平拓扑结构，输出线电压达33电平，谐波含量极低，完全满足电网电能质量要求，无需额外配置输出滤波器，可直接适配普通异步电动机，降低设备投入成本；

重载启动能力突出：采用无速度传感器矢量控制方式，启动力矩大，可输出2.2倍额定力矩，能轻松应对皮带机重载启动需求，有效避免负载波动导致的变频器过流故障；

多电机协同控制：配置专用转矩协调功能，结合鑫顺自主研发的主从控制技术，可实现3台电机的速度同步与转矩实时均衡控制，确保多电机出力均匀，避免单台电机过载；

高可靠性与防护性：具备2倍以上电流过载能力，电网电压适应范围宽（－65％～115％Un），搭载单元故障自动旁路、星点漂移、瞬时停电再启动、相间短路保护等多项完善防护技术，抗电网波动与负载扰动能力极强，适配煤矿粉尘大、环境恶劣的现场工况；

运维便捷，保障生产连续：支持手动工频旁路配置，变频器故障或检修时，可快速切换至工频运行，不中断皮带机生产；具备完善的故障检测与报警功能，便于运维人员快速排查隐患。

2.2 控制方案设计：主从联动+安全冗余

结合XX家湾煤矿主井皮带机3台电机联动拖动的工况特点，鑫顺电气采用“一拖一”控制模式，3台XS-HVB-1200P高压变频器分别拖动3台1000kW电机，通过主从控制实现协同运行，同时配置完善的安全联锁与保护机制，确保系统稳定可靠，具体方案如下：

2.2.1 主从控制方案

1、3台变频器通过ModBus总线通信实现主从联动，任意一台可设定为主机，其余两台为从机（现场选用1#变频器为主机，控制1#电机；2#、3#变频器为从机，分别控制2#、3#电机）。操作台向主机发送给定频率信号，主机实时检测3台电机的运行电流，同步向从机发送转矩给定指令，动态调整从机输出，确保3台电机转速同步、负荷均衡：

2、当某台从机电机电流大于主机电机电流时，系统自动降低该从机的给定信号，减小其转速与负荷，使电流趋于平衡；

3、当某台从机电机电流小于主机电机电流时，系统自动提高该从机的给定信号，增加其转速与负荷，确保3台电机出力均匀，电流控制在允许范围内。

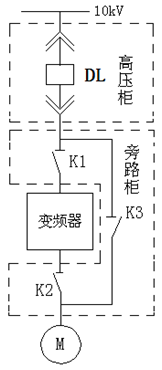

2.2.2 主回路接线与安全联锁

3台变频器主回路接线方式一致，均配置手动工频旁路柜（含3个高压隔离开关），确保生产连续性与操作安全性：

1、互锁保护：旁路柜内K2与K3采用机械互锁操动机构，杜绝向变频器输出端反送电；当K1、K2闭合、K3断开时，电机处于变频运行状态；当K1、K2断开、K3闭合时，电机切换至工频运行，变频器与高压系统隔离，便于检修维护；

2、安全联锁：旁路柜与上级高压断路器DL严格联锁，DL合闸状态下，禁止操作旁路隔离开关与变频输出隔离开关，防止拉弧事故，保障操作人员与设备安全；

3、故障分闸：将变频器“高压分断”信号与旁路柜“变频投入”信号串联后，并联于高压开关分闸回路；变频投入状态下，变频器故障时可快速分断高压输入；旁路投入状态下，变频器故障分闸功能无效，避免误操作影响生产；

4、电机保护：保留原有电机保护装置及其整定值，与变频系统形成双重保护，全方位保障电机安全运行。

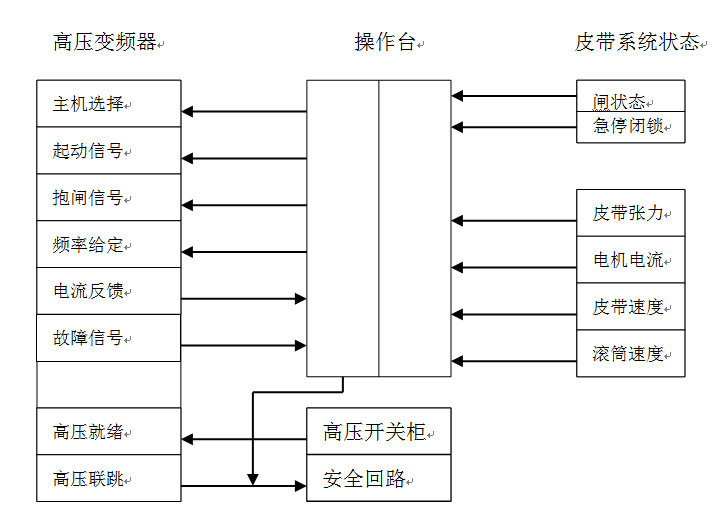

2.2.3 电控系统工作流程

结合皮带机生产工艺需求，鑫顺电气优化设计电控系统控制逻辑，实现全流程自动化控制，确保启动、运行、停机全过程安全平稳：

1、启动前检测：电控系统先对皮带机跑偏、堆煤、纵撕、急停闭锁等信号进行检测，同时核查制动闸、各开关状态及皮带张力，确认所有指标正常后，方可进入启动程序；

2、软启动控制：发出启动指令后，变频器按操作台给定信号，以“S”形曲线输出频率与电压，控制电机缓慢启动，实现皮带机软启动，避免张力冲击；

3、抱闸联动控制：启动同时，操作台发出抱闸打开指令，并实时检测抱闸状态；若抱闸未完全打开，立即关闭运行信号，触发变频器急停，防止变频器因堵转出现过流跳闸；

4、运行监测：皮带机达到额定速度后，系统实时对比皮带速度与滚筒速度，差值超过规定值时，立即紧急停车并发出打滑报警；同时实时监测电机温度、减速器温度、轴承温度、皮带张力、电机电流等指标，任意一项异常即紧急停车并报警；

5、软停机控制：采用变频器软停机功能，先将皮带机速度降至设定值，再退出变频器，触发制动器抱闸，确保停机平稳，避免皮带冲击。

三、项目实施效果：稳定高效，效益显著

该项目于2021年9月完成调试并正式投入使用，截至目前，3台鑫顺电气XS-HVB-1200P高压变频器均未发生故障停机，运行状态稳定，完全达到XX家湾煤矿的预期目标，在安全、节能、运维、工艺优化等方面取得显著成效，得到客户高度认可。

3.1 核心应用效果

1、实现平稳软启动，保障设备安全：通过“S”形曲线软启动控制，将皮带机启动时间设定为60～120s（根据现场工况调整），缓慢释放皮带内蓄积的能量，将启停冲击降至最低，有效避免皮带撕裂，同时降低机械系统损耗，延长托辊、滚筒等零部件使用寿命；

2、多电机转矩平衡，提升运行稳定性：主从控制模式完美解决3台电机协同运行的速度同步与转矩平衡问题，确保各电机出力均匀，避免单台电机过载，大幅降低电机故障概率，保障皮带机连续稳定运行；

3、具备低速验带功能，便捷检修维护：变频调速系统支持0～100%额定带速无级调节，空载状态下可实现低速验带，满足皮带机检修需求，降低检修难度与劳动强度；

4、重载启动性能优异：变频器低频运行可输出2.2倍额定力矩，轻松应对皮带机重载启动工况，彻底解决传统启动方式的负载冲击问题；

5、节能降耗，降低运营成本：针对煤矿原煤产量不均的特点，可根据运煤量动态调整变频器输出频率，负载轻或无负载时降速运行，有效节约电能，同时减少皮带磨损，降低运维与耗材成本。

3.2 间接效益提升

1、提升自动化水平：整套变频电控系统实现全流程自动化控制，配合各类传感器实现故障自动检测、报警与紧急停机，减少人工干预，提升皮带机运行的自动化与智能化水平；

2、降低运维工作量：变频器具备完善的故障诊断与保护功能，故障定位精准，且配置工频旁路，检修时不中断生产，大幅降低运维人员的工作量与工作强度；

3、保障生产连续性：高可靠性的变频系统与完善的冗余保护机制，有效避免因设备故障导致的全矿停产，为煤矿稳定生产提供坚实保障，间接创造巨大经济效益；

4、适配恶劣环境：变频器具备极强的抗粉尘、抗电网波动能力，在煤矿高粉尘、高干扰的现场环境中稳定运行，彰显产品优异的环境适配性。

四、案例总结与品牌优势

本次XX家湾煤矿主井皮带机变频改造项目，充分彰显了鑫顺电气XS-HVB系列高压变频器的技术实力、产品可靠性与场景适配性。鑫顺电气凭借定制化的控制方案、优质的产品性能与专业的技术服务，成功解决了煤矿皮带机重载启动、多电机协同、恶劣环境适配等核心痛点，实现了设备安全稳定运行、节能降耗与运维优化的多重目标，为XX家湾煤矿创造了可观的经济效益与安全效益。

鑫顺电气深耕高压变频领域多年，拥有完善的研发、生产、销售与服务体系，具备输变电工程专业承包壹级资质，可针对煤矿、矿业、冶金等不同行业、不同负载的个性化需求，提供从产品选型、方案设计、现场调试到后期运维的全流程一站式服务。针对煤矿等恶劣工业环境，鑫顺电气专项优化产品防护性能与可靠性，研发的XS-HVB系列高压变频器已广泛应用于煤矿皮带机、风机、水泵等设备，凭借成熟的技术、稳定的性能与优质的服务，获得行业客户的广泛认可。

未来，鑫顺电气将持续深耕高压变频技术研发与创新，聚焦煤矿等重点行业的核心需求，不断优化产品性能与解决方案，以更优质的产品、更专业的服务，助力更多煤矿企业实现自动化升级、节能降耗与安全高效生产，推动煤炭行业高质量发展。
