在工业生产领域，罗茨鼓风机作为关键气力输送设备，广泛应用于矿业、化工、冶金等行业，但其传统运行模式普遍存在能耗高、噪音大、调节不便等痛点。随着国家节能减排政策的深入推进及企业降本增效需求的日益迫切，变频调速技术已成为解决此类问题的核心方案。鑫顺电气凭借自主研发的XS-HVB系列高压变频器，成功为四川某矿业有限公司完成罗茨鼓风机节能改造，实现了能耗、噪音与运维成本的多重优化，以下为详细案例解析。

一、项目背景与客户痛点

1.1 客户概况

四川某矿业有限公司是我国西部地区领先的铅锌生产企业，属于股份制民营企业，拥有先进的生产设备、成熟的工艺技术及较大的生产规模与市场份额。该公司配备3台罗茨鼓风机，核心用途为焙烧炉供气，保障焙烧炉正常生产所需的空气压力稳定在13kPa左右。

1.2 核心痛点

为应对开炉、异常处理等工艺需求，该罗茨鼓风机选型时预留了50%的风量富裕量，导致正常生产过程中存在诸多问题，严重影响企业生产效率与运营成本：

1、能耗浪费严重：因风量余量过大，需通过送风管放空调节风量，大量压缩空气白白流失，造成电能的极大浪费，且风机连续24小时运行，能耗损耗日积月累，大幅增加生产成本；

2、噪音污染突出：风机放空过程中产生高强度噪音，严重影响周边居民生活，同时恶化现场工人作业环境，存在环保合规风险；

3、调节精度不足：传统风门调节方式无法精准匹配焙烧炉产量及锌矿石成分变化带来的风量需求，影响生产工艺稳定性；

4、设备损耗较快：频繁的风门调节及工频运行状态下的启动冲击，加速风机及电机零部件磨损，增加运维工作量与维护成本。

结合罗茨鼓风机恒转矩负载特性（节电率与转速降成正比，即N％=△N％），其功率大、连续运行时间长的特点，决定了其具备巨大的节能潜力。为此，该公司通过招标筛选，最终选择鑫顺电气XS-HVB-450（450kW/10kV）高压变频器，开展罗茨鼓风机调速改造项目。

二、鑫顺电气解决方案

2.1 产品选型：XS-HVB系列高压变频器

鑫顺电气XS-HVB系列高压变频器，是专为工业高压负载量身打造的高-高电压源型变频调速系统，以高速DSP为控制核心，融合无速度矢量控制技术、功率单元串联多电平技术，其谐波指标远优于IEEE519-1992国际谐波标准，无需额外配置输入谐波滤波器、功率因数补偿装置及输出滤波器，可直接适配普通异步电机，完美匹配罗茨鼓风机的运行需求。

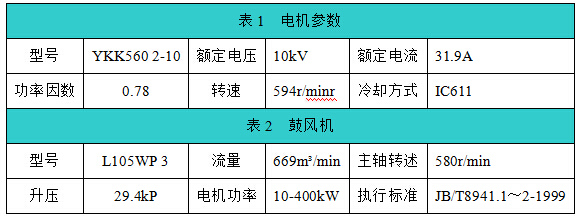

针对本次改造项目，选用的XS-HVB-450型号高压变频器，额定功率450kW、额定电压10kV，可精准匹配客户罗茨鼓风机的负载参数，同时具备多项核心技术优势，为改造效果提供坚实保障，核心技术特点如下：

1、精准控制：采用高速DSP中央处理器，运算速度快，结合矢量控制技术，可精准控制电机励磁电流与转矩电流，启动转矩大、调速精度高，完美适配焙烧炉风量动态调节需求；

2、安全可靠：具备工频/变频无扰切换功能，配备自动旁路切换柜，故障时可自动切换至工频运行，检修后可瞬间切换回变频模式，不影响生产连续性；同时具备电网瞬时掉电重启、突发相间短路保护、限流等多重防护功能，全方位保障设备与人员安全；

3、稳定运行：搭载线电压自动均衡、振荡抑制、故障单元热复位等技术，可有效应对单元故障、电机轻载不稳定等问题，确保变频器长期稳定运行，适配工业24小时连续生产场景；

4、便捷运维：支持本机控制、远控盒控制、DCS控制等多种控制方式，兼容MODBUS、PROFIBUS等通讯协议，可实现远程监控与调节；单元直流电压实时检测，便于运维人员全面掌握设备运行状态，降低运维难度。

2.2 改造实施方案

结合客户现场工况，鑫顺电气组建专业技术团队，制定了科学合理的改造方案，兼顾施工便捷性与运行安全性，具体实施内容如下：

设备安装：将高压变频器安装于风机值班室，充分利用现有场地，减少施工改造对生产的影响；

电缆敷设：复用原高压柜至电机的高压电缆，作为改造后电机与变频器的连接电缆；重新敷设变频器至高压柜的电缆，以及集控室至高压变频器的控制电缆，实现远程控制、状态采集与信号反馈；额外敷设1根高压柜至变频器的控制电缆，用于高压柜合闸允许及紧急分闸控制，保障操作安全；

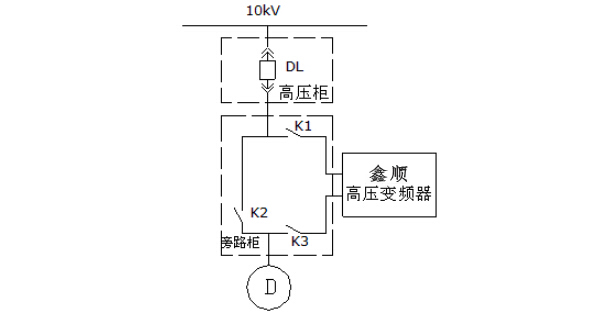

回路设计：配置手动旁路柜（含3个高压隔离开关），K2与K3采用电磁互锁操动机构，杜绝变频器输出端反送电；旁路柜与上级高压断路器DL联锁，DL合闸时禁止操作旁路及变频输出隔离开关，防止拉弧事故；

保护配置：将变频器“高压分断”信号与旁路柜“变频投入”信号串联后，并联于高压开关分闸回路，确保变频状态下故障可及时分断高压输入；保留原有电机保护及整定值，保障电机运行安全。

三、改造实施效果

本次罗茨鼓风机高压变频改造项目一次性投入运行，至今已稳定运行两年，完全达到客户预期目标，在节能、降噪、运维、工艺优化等方面实现多重突破，成效显著。

3.1 节能效果：数据说话，降本显著

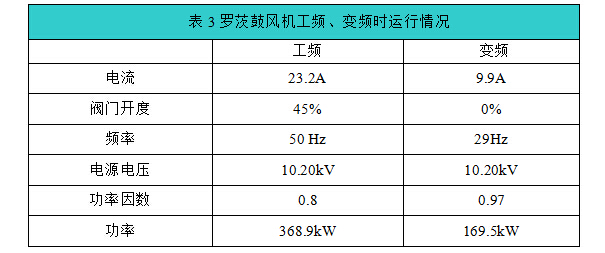

2020年6月，该公司节能服务中心对改造后设备进行随机测试，测试数据显示（结合现场实际运行参数）：

工频运行状态：功率因数0.8，电源电压10.20kV，每小时耗电量327.9kW；

变频运行状态：功率因数提升至0.97，电源电压10.20kV，每小时耗电量169.5kW；

节能核算：每小时节约电量158.2kW，按每年运行300天、每天24小时计算，年节约电量达113.9万kW•h，按工业用电均价测算，每年可节约电费数十万元，投资回报周期短，经济效益十分显著。

此外，变频器输入功率因数高达0.95以上（高速运行时），无需额外配置无功补偿装置，进一步降低了企业的电力损耗与设备投入成本，契合国家《鼓风机能效限定值及能效等级》新国标要求，助力企业实现能效达标。

3.2 间接效益：多重优化，提质增效

改善运行环境：变频调速彻底关闭了送风管放空装置，消除了放空噪音，同时大幅降低风机管道震动频率，解决了噪音扰民问题，显著改善了现场工人作业环境，降低环保合规风险；

延长设备寿命：变频启动、调速平稳，无启动电流冲击，且风机与电机长期处于低于额定转速的平稳运行状态，减少了零部件机械磨损，降低了维护工作量与维护费用，有效延长设备使用寿命；

优化生产工艺：摒弃传统出口放空调节方式，可根据焙烧炉生产量、矿石成分变化，实时精准调节风量，响应及时，操作便捷，有效提升了生产工艺稳定性，提高了产品合格率；

提升运维效率：多种控制方式灵活切换，远程监控与故障预警功能完善，运维人员可实时掌握设备运行状态，及时排查隐患，减少停机次数，保障生产连续性。

四、案例总结与品牌优势

本次四川某矿业有限公司罗茨鼓风机节能改造项目，充分彰显了鑫顺电气XS-HVB系列高压变频器的技术优势与应用价值。通过变频改造，不仅帮助客户实现了显著的节能降本目标，解决了噪音污染、工艺调节不便等核心痛点，还助力客户提升了生产稳定性与环保合规水平，实现了经济效益、社会效益与环境效益的三重共赢。

鑫顺电气作为具备输变电工程专业承包壹级资质的实力企业，深耕电气设备研发、生产与工程服务多年，拥有完善的技术体系与专业的服务团队，可根据不同行业、不同负载的个性化需求，提供定制化变频改造解决方案，从产品选型、方案设计、现场施工到后期运维，提供全流程一站式服务，保障改造项目高效落地、长效运行。

随着国家节能减排政策的持续推进，工业企业降本增效需求日益迫切，鑫顺电气将持续深耕高压变频技术研发与创新，以更优质的产品、更专业的解决方案，助力更多企业实现节能转型、提质增效，共创绿色低碳工业未来。
