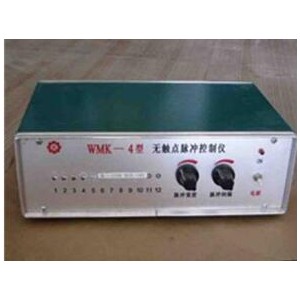

生产的WMK-4型无触点集成脉冲控制仪采用选进的CMOS数字集成电路，显著提高了仪器工作的可靠性和抗干扰能力，可控硅输出，性能可靠，调试方便，维修容易。
WMK-4型无触点集成脉冲控制仪设计了数字设定电路，便用时可在全部输出门数范围内选取所需要的门数，两机显示采用LED共阴数码管，美观清晰。
目前生产的有WMK-4型无触点集成脉冲控制仪输出门数1门至99门之内，大大满足了各种脉冲袋式除尘器主机的配套使用。
二、主要技术指标
1．脉冲间隔：0.8秒-30秒
2．脉冲宽度：0.01秒-0.5秒
3．使用温度：-20℃-45℃
4．电源电压：220V 50HZ ±20%
5．输出电压：24V 36V 110V 220V
6．整机功耗：≤40W
7．外型尺寸：100×200×300mm
8．重 量：约3kg
三、使用
1．将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在最后，导线颜色为红色。
2．将电源插头插入220V交流电源。
3．打开电源开关指标灯应亮。
4．调节脉冲间隔和脉冲宽度旋钮达适当为止。
四、维修和注意事项
1．接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。
2．更换保险管不能大于2A，严禁用导线或其它导电物代替保险管。
3．电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。
4．配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
注意事项：
a) 输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。必须引起注意。
b) 单机输出公共线只能提供单机使用，多机使用输出部分应单机接，且不可相互连接。
c) 20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线，各电磁阀一端接20门输出插头，另一端接到公共线上。其余20门以内的控制仪输出公共线，一般排最后，导线颜色也不同，安装时请注意。
d) 保险管烧更换时不大于0.75A，0.5A最好，严禁用油导线或其他物代替电源输入端。火线和零线都应接入0.5A，0.75A的保险丝，以确保仪器安全使用。
e) 控制仪启动电磁阀，电磁阀及连接导线不应出现短路，漏电现象，所以要经常检查。对地电阴要大于2兆欧。
