SINRUI Series 8500是一个多功能、全自动、可编程测试系统，可用于各类电池的研究开发和质量控制， 它是专门为满足每一位用户的需要而生产的，包括硬件和软件两部分。
Series 8500 包括如下功能:
- 测试设备通过微电脑控制，并带有内存储器，测试程序可完全下载到测试设备运行
- 通过软件可设置充放电的安全上下限值，并在超出设置值后，软件会自动控制断开测试电路，以达到安全的目的
- 系统中每一个测试通道都是相对独立可控的。
- 操作的类型包括：充电（源电流），放电（反向电流），休眠（等待），电压扫描，脉冲为100ms的标准脉冲
- 测试模式可定义为恒流, 恒功率, 恒电阻, 恒电压。
- 测试系统能实时显示、描绘、打印测试数据或完整的测试过程。
- 图表可以由用户编辑题目，并能定义座标，线的颜色以及其他多项参数。
- 制作好的图形可以做为模板保存下来，以便以后重复调用。
- 可将来自于多个测试通道的数据绘制在一个图上，或者多个图编辑成一个视图。
- 系统电源报警功能在外部电源突然断电时，能保存完整的测试数据并重新启动。
- 测试柜设计了前后门，以便于检查。
- 可以和环境试验箱联机使用。
- 测试系统根据NIST标准，每年作一次校准
- 对于FUDS，SFUDS，DST驱动时序，或其它的驱动模拟测试协议，可自动计算W/Kg大小
- 可以通过文件导入，自动生成所需测试程序
第二部分：技术指标
|
电池包测试设备 |
高精度电池包系统系统 |
高精度电池包系统系统 |
|
|
设备型号 |
SERIES 8500 |
SERIES 8500 |
SERIES 8500 |
|
电压范围 |
0~600V |
0~800V |
0~1000V |
|
电压精度 |
±0.02% FS+0.02%RD |
±0.02% FS+0.02%RD |
±0.02% FS+0.02%RD |
|
电压分辨率 |
16Bit |
16Bit |
16Bit |
|
电流范围 |
300A/500A |
300A/600A |
500A/1000A |
|
电流精度 |
±0.05% FS+0.1%RD |
±0.05% FS+0.1%RD |
±0.05% FS+0.1%RD |
|
电流分辨率 |
16Bit |
16Bit |
16Bit |
|
数据采集 |
10mS/5mS |
10mS/5mS |
10mS/5mS |
|
操作模式 |
恒流，恒压，恒功率，波形模式，公式模式,工况模式，函数模式 |
||
|
可选配件 |
辅助温度检测通道、辅助电压检测通道、辅助压力检测通道、SMB智能电池测试、I2C、HDQ、CAN通讯功能、热敏电阻输入、数字I/O功能等…… |
||
|
设备尺寸 |
105cm(D)X220cm(H)X200cm(W) |
||
第三部分：产品功能
Series 8500 电池包测试系统是一款由SINRUI生产的高精度电池包测试系统，此电池包测试系统的适用检测标准如下：
符合国家2015年新国标要求设计
l 动力蓄电池
• GB/T 31484-2015 电动汽车用动力蓄电池循环寿命要求及试验方法
• GB/T 31485-2015 电动汽车用动力蓄电池安全要求及试验方法
• GB/T 31486-2015 电动汽车用动力蓄电池电性能要求及试验方法
l 锂离子动力蓄电池包
• GB/T 31467.1-2015 电动汽车用锂离子动力蓄电池包和系统 第1部分：高功率应用测试规程
• GB/T 31467.2-2015 电动汽车用锂离子动力蓄电池包和系统 第2部分：高能量应用测试规程
• GB/T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法
l 电动汽车安全要求
• GB/T 18384.1-2015 电动汽车 安全要求 第1部分：车载可充电储能系统（REESS）
• GB/T 18384.2-2015 电动汽车 安全要求 第2部分：操作安全和故障防护
• GB/T 18384.3-2015 电动汽车 安全要求 第3部分：人员触电防护
第四部分：设备软件功能
SINRUI电池测试设备软件功能强大，界面简洁，简单易用，人机界面友好，具备电池检测设备应用经验的工程师或操作人员只需半个小时的培训即可独立操作SINRUI电池测试设备的软件应用了，接受半小时培训后可单独进行软件的测试编程，启动测试，测试数据查看，导出及测试图形查看与编辑等功能，更多详细功能，将在设备使用培训过程中现场培训。

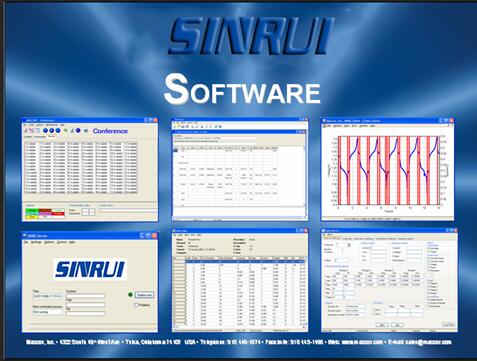

SINRUI电池测试仪相关软件功能界面欣赏，下图为多种不同的软件汇集的总体界面展示：

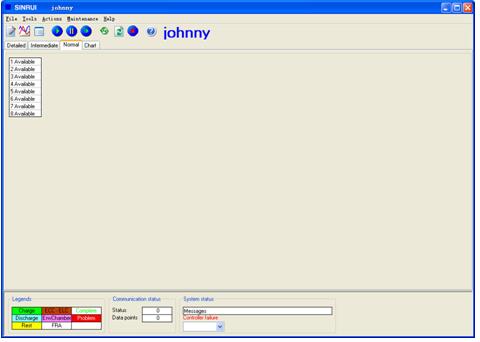

下图为SINRUI设备的测试界面图，此测试主界面可以由用户选择适合自已的显示界面，有五种不同的界面风格可以供用户选择：

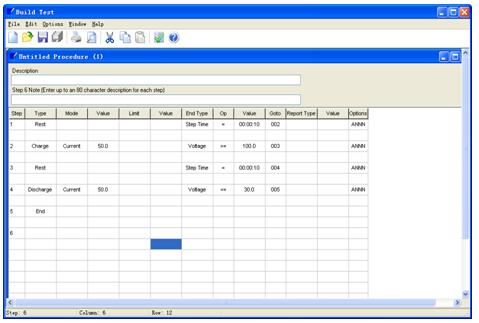

下图为SINRUI设备的编程界面图，简洁易用，以填表格方式进行编程，适用于无任何编程经验的人员均可简单培训就能自已编程测试：

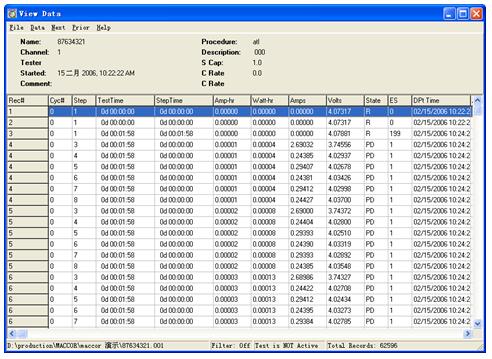

下图为SINRUI设备的数据处理软件界面图，SINRUI电池测试设备在测试过程中完整的记录下测试所需的各类数据，如：电流数据，电压数据，容量数据，能量数据，测试时间，工步时长，循环数，直流内阻等等数据，用户可以通过SINRUI数据处理软件对数据进行查看，筛选或导出到EXCEL文件的相关处理。

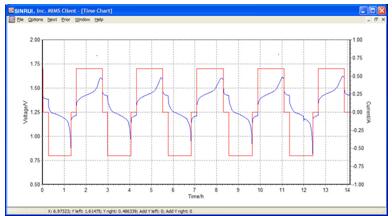

下图为SINRUI设备的图形处理软件界面图，方便用户查看各类图形曲线，如电压时间图，电流时间图，容量对电压的放电曲线图等等，可对图形进行添加说明，或导出成位图文件，或作为常用模版保存，以便下次绘制同类图形时直接套用即可，方便快捷。

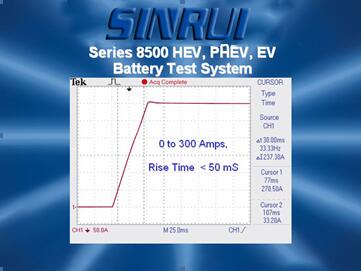

SINRUI设备电流上升时间图

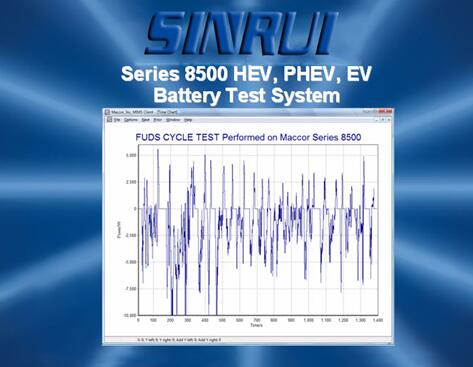

SINRUI设备FUDS测试图

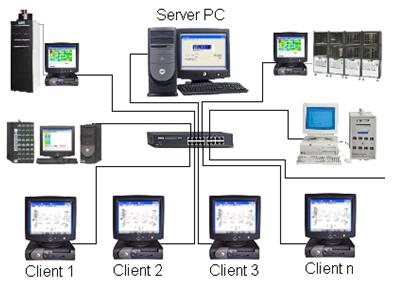

若贵公司有多台SINRUI电池测试系统，并且放置在不同的实验室，可以通过SINRUI提供的数据管理软件方便的将各个实验室的数据快速查看，分析及备份，可避免往返于不同的实验室读取测试所需的数据文件。
第五部分：产品售后服务
感谢您购买了高性能的SINRUI电池测试系统，从现在开始，您将感受到SINRUI高精度，多功能电池测试系统为你们的产品测试带来的便利及产品品质的改进，同时为贵公司带来更多的效益，赢得更多国际客户的信赖！
您若是第一次尝试购买SINRUI手机电池测试仪，在您购买的SINRUI设备到货后，请提前通知我们设备需要安装的时间，我们也将提前安排好专业的工程师前往贵公司现场对设备进行免费的安装，调试与培训服务; SINRUI新设备在安装调试后，您将享有一年的免费保修期，设备在正常使用的情况下，任何软硬件故障均在保修范围之内，除人为因素损坏外。
您若是SINRUI的老用户，有任何应用需要支持或碰到设备软硬件故障，请拔打我们的服务电话：+86 755 32914188，我们将在2小时内给出有效的解决方案，以便您尽快恢复设备的正常使用；若末能及时联系上我们，请留下您的联系方式，我们将尽快与您取得联系，由此造成的不便，请谅解，谢谢！
