EDEM离散元仿真

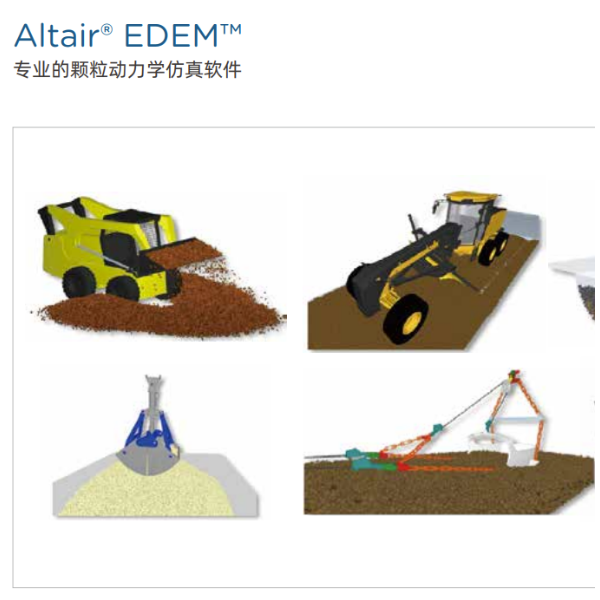

Altair EDEM是一款用于散装和颗粒材料模拟的离散元素方法软件，用于对采矿、设备制造和加工行业中处理或加工散装物料的设备进行虚拟测试，全球各地的公司都使用EDEM来优化设备设计，提高生产率，降低运营成本，缩短产品开发周期并推动产品创新。

EDEM可以使用计算有效且经过充分验证的多球面方法模拟任何尺寸和形状的材料。 在这种方法中，通过重叠多个球体来引入形状，并且通过增加重叠球体的数量，可以增加形状保真度。使用新的“球体拟合”工具，用户不再需要手动排列球体以创建他们想要表示的形状。 该工具会自动构建一个多球形粒子，该粒子与CAD文件中导入的粒子形状非常匹配。 用户可以控制使用的球体数量，以及限制最小球体尺寸。 该工具意味着用户无需构建粒子形状即可获得有效的多球模拟的好处。

EDEM构架与功能

• 前处理器

• 颗粒建模

• CAD结构与运动建模

• 接触模型设置

• 求解器

• 多核共享内存式并行

• GPU加速计算功能

• 动态计算技术/颗粒冻结技术

• 计算速度最快的商业离散元代码

• 后处理器

• 图片/动画生成

• 曲线图、柱状图分析

• 模拟数据导出

• 耦合接口

• 多体动力学

• 计算流体力学

• 结构有限元

• 其他物理场

• 二次开发接口

• C++语言

• 自定义物理数学模型

EDEM主要功能

1. 完善的颗粒建模功能

1.1基于球面法的颗粒建模方法

1.2利用多球面组合建立非球形颗粒

1.3 内置多种颗粒粒径分布设置模式

1.4基于多年工程经验及物料参数研发EDEM材料模型库

2. 丰富多样的接触模型

3. 绝对领先的计算求解速度

EDEM与CAE工具联合仿真

DEM+FEM模拟设备结构受颗粒载荷的应力应变：解决传统有限元分析无法已知准确的载荷分布对仿真结果带来的影响，优化结果更合理，支持ANSYS Workbench、Abaqus等软件的耦合。

DEM+MBD模拟设备的动态力学响应：多体软件为EDEM中结构的复杂运动提供输入，模拟结构对物料的作用机理，如：作业效率、作业质量等。EDEM为多体软件提供颗粒对结构的载荷影响，模拟带载条件下设备的动力学、运动学特征等。

DEM+CFD模拟颗粒-流体系统：更适合颗粒之间有特殊接触作用的仿真工况，如絮凝团聚、壁面粘附、破碎变形。可以实现诸如喷动床、旋转床、高炉加热、气力输送、旋风分离器等涉及流固曳力、传热、传质等复杂颗粒多相流工况的模拟。
