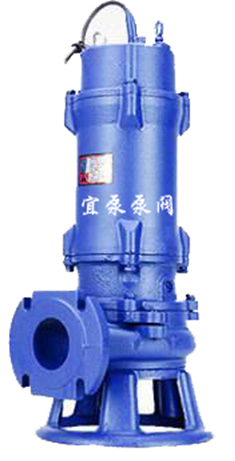

GNWQ双铰刀切割式排污泵
概述：GNWQ双铰刀切割式排污泵适用于输送含有坚硬固体，纤维物的液体，以及特别脏、粘和滑的液体，装有经调整好的撕破裂机构，能切碎厕所的卫生巾、纸片、毛发、塑料袋等杂物，保证水流畅通。铰刀由不锈钢加硬质合金制成，，能有效切碎杂物。过流部件是无堵塞设计，能顺利把切碎的杂物排出。

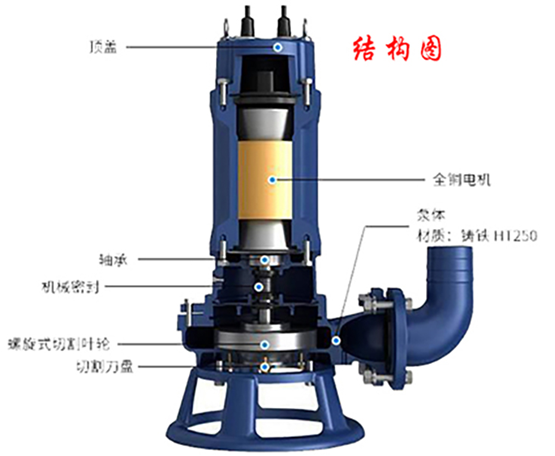

一、切割排污泵的特点及结构组合

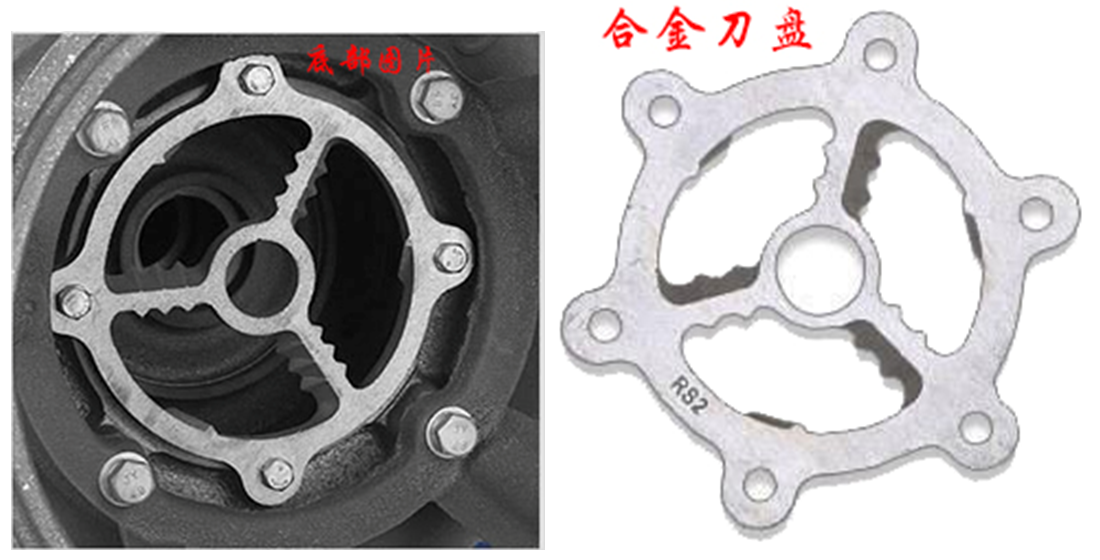

1.不锈钢加硬质合金的刀片和刀盘组装成的切割装置。
2.采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢
3.电机采用铜线电机.
4.配备不锈钢螺丝和吊环.
5.外表光滑美观！
6.密封结实木箱包装，塑料袋包裹机身，泡沫垫底防震。
二、切割排污泵的使用条件
1、介质温度不超过50℃，密度为1.0-1.3kg/m³,PH值在6~9范围内。
2、无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。
3、一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。
4、在运行过程中电机电流不得超过电机的额定电流。
技术参数：
|
型 号 |
流量m3/h |
扬程M |
转速r/min |
功率KW |
口径mm |
|
50GNWQ10-10-0.75 |
10 |
10 |
2900 |
0.75 |
50 |
|
50GNWQ12-10-1.1 |
12 |
10 |
1.1 |
50 |
|
|
50GNWQ15-15-1.5 |
15 |
15 |
1.5 |
50 |
|
|
65GNWQ25-10-1.5 |
25 |
10 |
65 |
||
|
50GNWQ15-18-2.2 |
15 |
18 |
2.2 |
50 |
|
|
65GNWQ25-15-2.2 |
25 |
15 |
65 |
||
|
80GNWQ40-10-2.2 |
40 |
10 |
80 |
||
|
50GNWQ20-20-3 |
20 |
20 |
3 |
50 |
|
|
65GNWQ25-18-3 |
25 |
18 |
65 |
||
|
80GNWQ35-15-3 |
35 |
15 |
80 |
||
|
50GNWQ25-25-4 |
25 |
25 |
4 |
50 |
|
|
65GNWQ35-20-4 |
35 |
20 |
65 |
||
|
80GNWQ45-15-4 |
45 |
15 |
80 |
||
|
100GNWQ50-12-4 |
50 |
12 |
100 |
||
|
50GNWQ30-25-5.5 |
30 |
25 |
5.5 |
50 |
|
|
65GNWQ40-20-5.5 |
40 |
20 |
65 |
||
|
80GNWQ50-18-5.5 |
50 |
18 |
80 |
||
|
100GNWQ65-15-5.5 |
65 |
15 |
100 |
||
|
65GNWQ40-25-7.5 |
40 |
25 |
7.5 |
65 |
|
|
80GNWQ65-18-7.5 |
65 |
18 |
80 |
||
|
100GNWQ100-15-7.5 |
100 |
15 |
100 |
||
|
150GNWQ120-10-7.5 |
120 |
10 |
150 |
