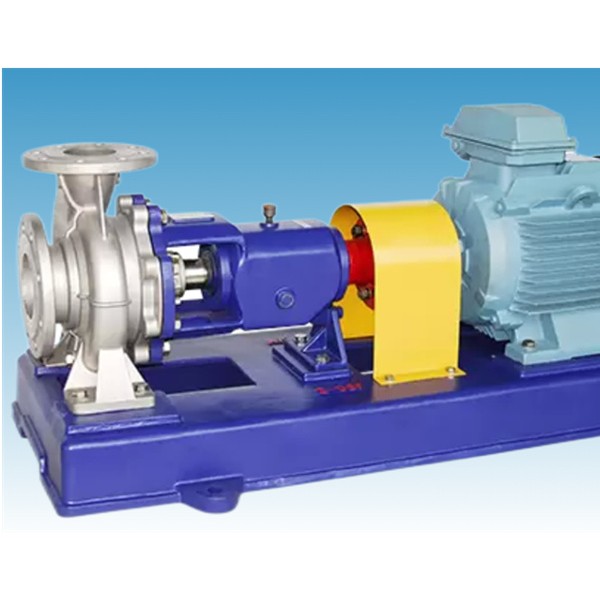

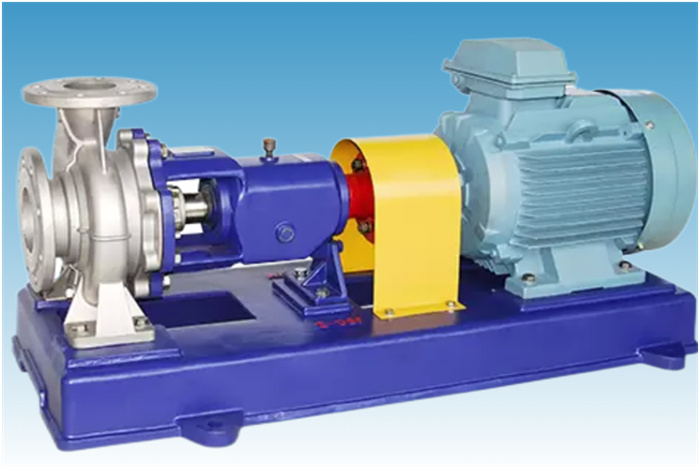

IH不锈钢化工离心泵

IH不锈钢化工离心泵：

IH型化工泵是单级单吸(轴向吸入)悬臂式离心泵，供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记，额定性能和尺寸等效采用国际标准ISO2858，技术条件执行GB/T5656-1994标准，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。

IH型化工泵输送介质温度为-20℃~120℃，需要时采用密封改装及冷却措施可输送更高温度的介质，适用于化工、环保、石油、冶金、电力、造纸、食品、废水净水处理、制药和合成纤维等行业用于输送各种腐蚀性的或不允许污染的类似于水的介质。

结构特点：

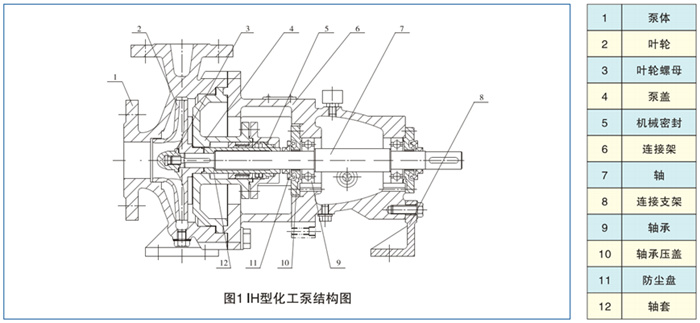

1.IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶轮、叶轮螺母、泵盖、密封部件、轴、悬架部件等组成。

2.:泵盖通过止口固定在悬架体上，然后通过泵体与悬架体止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定在悬架支架上，并用悬架支架支撑在底座上。这是国际上通用的一种结构型式。

3.泵的旋转方向:泵通过加联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

4.泵的轴封型式:

填料密封:泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却、润滑、清洗用。

机械密封:单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗摩擦端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要选用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸的其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

5.泵的材质:泵的过流部件均采用不锈钢材料。用户可根据所输送介质对泵腐蚀的情况，选用相适应泵的过流部件。

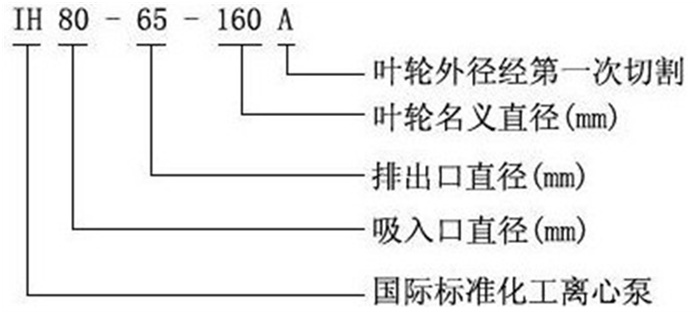

型号含义：

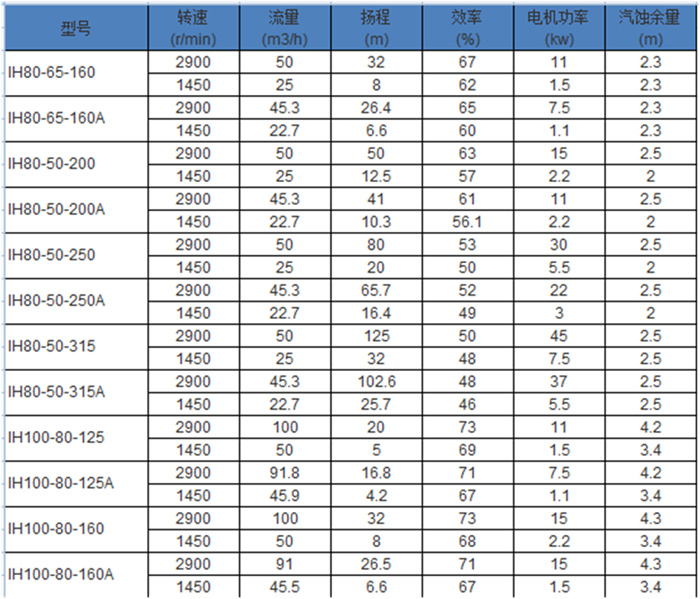

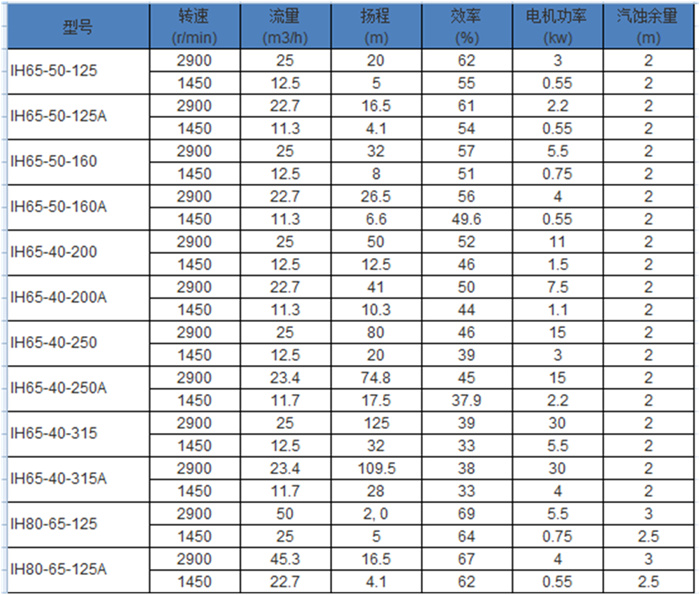

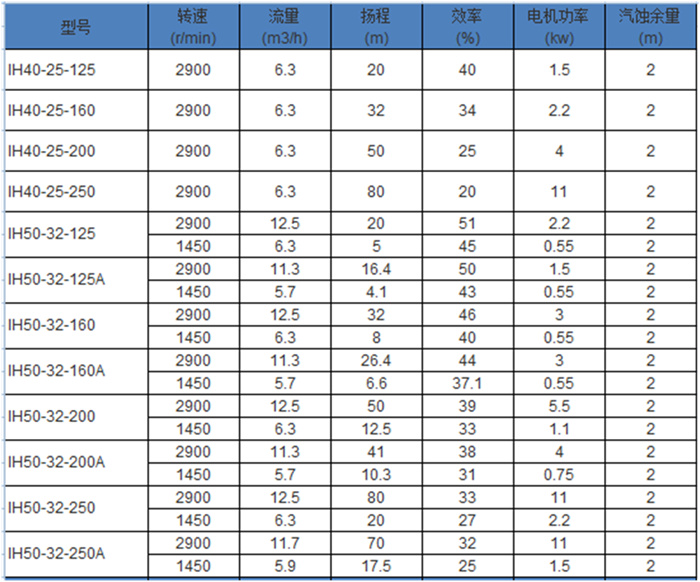

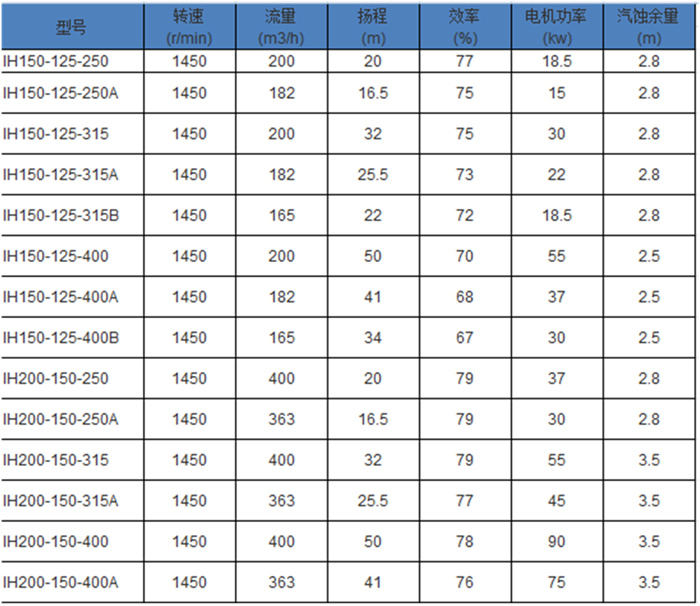

技术参数：
