超声探伤仪检定系统

超声探伤仪检定系统

本系统为超声探伤仪检定校准的专用设备，支持JJG 746-2024《超声探伤仪》。主要适用于A型显示脉冲式超声探伤仪（含数字式超声波探伤仪）的首次检定、后续检定和使用中检查。超声探伤仪的输出信号，经过固定衰减器，调节信号发生器其输出频率及幅度使超声探伤仪显示符合条件的波形，进而实现放大器频率响应、等效输入噪声、衰减器误差、幅度线性误差、时基线性误差等检定项目的检定校准，并一键生成检定校准报告。

产品特征

● 支持JJG 746-2024与JJG 746-2004新旧两版检定规程；
● 频率范围可覆盖0.5 MHz至25 MHz；
● 一体式设备，便于携带；
● 软件操作简便，自动设置测试参数；
● 一键生成报告；

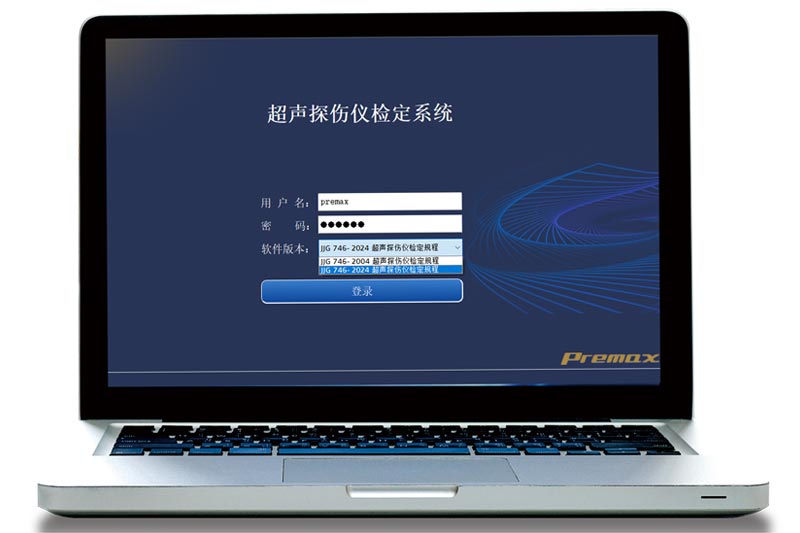

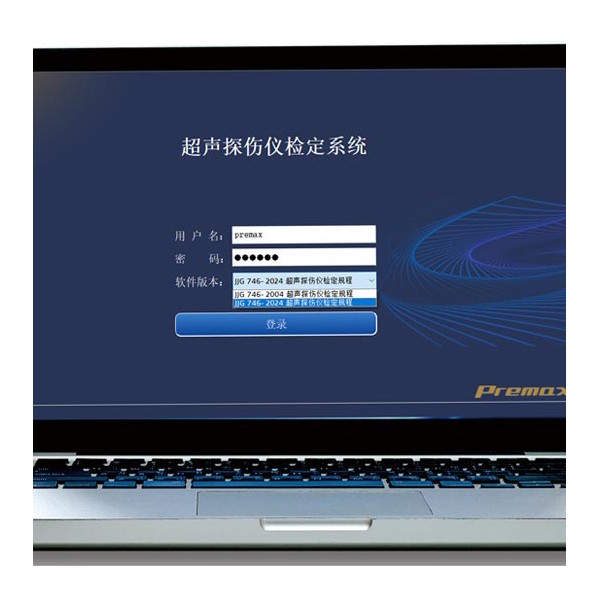

● 配备操作平板，数据可视化；
● 可建标，可溯源；
● 专业技术支持团队。

产品参数

● 频率范围：0.5MHz-35MHZ；
● 频率准确度：±10-6的设置值；
● 总谐波失真：<0.1%；
● 正弦波幅平坦度：±0.2dB；
● 衰减范围：0-101dB，0.1dBstep；
● 衰减误差：±(0.02+0.5%A) dB；
● 最大脉冲电压：3kV。
