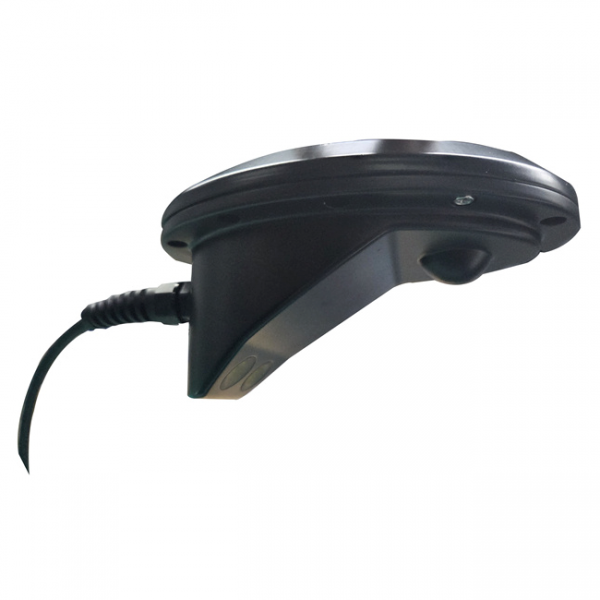

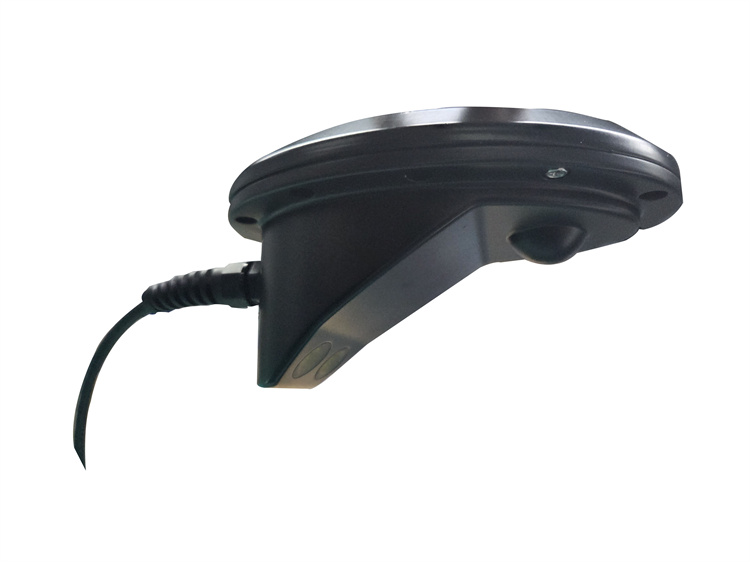

窖井雷达超声一体流量计
使用说明书V1.2
1.1 产品说明
超声波雷达流量计我司自主研发并生产的新一代智能管网测流设备，可在 石油工业、化工、城市水处理城市供排水系统和其他领域中广泛应用。产品集成了雷达测流和 超声波测流优势，非满管时使用雷达监测流速和水位，满管时使用压力式水位计测水位，使用 超声波测流速，实现满管和非满管全场景测流。
本产品具有以下特点：
满管非满管均可测量，采用雷达+超声波的双波测流模式。
智能流量算法，支持多种渠道、管网配置，根据实际水位计算出实时流量。
支持流速率定，根据安装场景的实际流速进行校准。
发射功率、灵敏度等参数可根据实际需求调整，满足不同的安装环境。
断电保护，突然断电的情况下，数据自动保存不丢失。
选配4G 通信，数据可直接上传到信息平台，实时传输保障数据的准确性。
支持间歇供电，保障设备的长期稳定工作。
管道顶部安装，可有效减少淤积、垃圾等对设备的影响。
安装支架可调节，满足多种安装场景，可实现免下井安装。
防护等级 IP68。
应用范围：
地下排水管网。
城市给排水管网。
入河入海排口。
石油、化工等液体管道。
超声波雷达流量计部分功能随产品更新迭代存在差异，请以最新产品实际 功能为准。
1.2 产品参数
|
|
项目 |
参数 |
|
|
|
供电电压 |
DC 9~30V |
|
|
|
工作电流 |
100mA @ DC12V |
|
|
|
工作温度 |
-20℃~75℃ |
|
|
|
外形尺寸 |
190*122*116.6（mm） |
|
|
|
通讯接口 |
默认RS485 |
|
|
防护等级 |
IP68 |
|
|
|
雷达测速范围 |
0.1-20m/s |
|
|
|
雷达测速精度 |
0.01m/s |
|
|
|
流速方向识别 |
逆水为正向（双向自动识别可定制） |
|
|
|
雷达测距范围 |
0-20m |
|
|
|
雷达距离精度 |
±2mm |
|
|
|
雷达测距分辨率 |
1mm |
|
|
|
超声波测速范围 |
0-10m/s |
|
|
|
超声波测速精度 |
± 1.0%FS±1cm/s |
|
|
|
压力水位范围 |
0-10m |
|
|
|
压力水位精度 |
0.25%FS |
|
|
|
压力水位分辨率 |
1mm |
|
|
