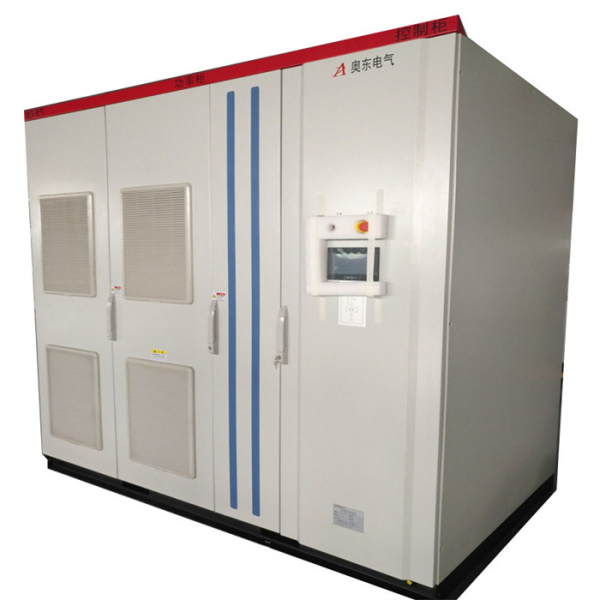

SVG动态无功补偿柜

DSVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的ADSVG产品安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

应用范围及作用

ADSVG系列产品可广泛应用于石油化工、电力系统、冶金、电气化铁路、城市建设等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应炉、照明设备、电弧炉、电力机车、提升机、起重机、冲压机、吊车、电梯、风力发电机、电梯、电焊机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿及滤波的解决方案。

ADSVG系统结构

ADSVG系列产品的主电路采用链式拓扑结构，模块化的结构设计，星型及三角形的连接方式实现不同容量下的比较大性价比，既保证用户投资的有效性，又保障了电力系统稳定、高效、优质的运行。

ADSVG系列产品控制柜与功率柜信号通过光纤进行隔离控制，实现了高低压的可靠隔离。 ADSVG系列产品系统对结构上做出了极大的改进处理，使维护更方便。控制柜进行了严格的抗干扰处理，保障控制系统不受高压主回路的影响。功率模块(单元)的改善使得功率柜占地面积更小，极大节省了用户设备空间，减少了投资。

ADSVG系列产品主要分为三部分：控制柜、功率柜、电抗器柜。其中功率柜实现了极大的统一性，方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜（或空心电抗）组成。

可实现哪些功能：

1、可以增强电力传输能力，减少电能损耗，补偿无功功率至0.98以上；

2、减少牵引传支架 装置的无功波动与谐波；

3、抑制闪变，稳定电网电压，平衡三相系统；

4、改变系统的阻尼特性，提高系统的稳定性

5、稳定供电电压，给较多中低压电机供电的变电站集中补偿；

室内型ADSVG系列电压等级10kV成套装置选型与外形尺寸详见图：

生产现场：

施工现场：

调试合格成功运行现场：奥东电气提供的SVG动态无功补偿柜在冶金厂应用成功，使冶金厂的功率因数提高到0.99，因之前一直在罚款，自从用了奥东电气的SVG动态补偿柜后，每个月奖励3万元整，SVG动态补偿对于电网波动比较大的企业确实是福音，得到用户的高度认可。

SVG动态无功补偿原理和功能，奥东电气独家介绍，其实延伸讲解，SVG技术特点可补偿感性无功，也可补偿容性无功，装置可以在两者之间连续调节提高功率因数到 0.99 以上，满足系统负荷变化时的动态无功补偿要求具有三相不平衡补偿功能装置运行时被控制为电流源，不存在与系统发生谐振的问题自动限流功能，无过补、无欠补问题保护功能齐全，具有过流、过压、欠压、过温等多种保护功能友好的人机界面，就是说有很多客户担心的过补问题，是不可能发生的，如还想了解更多关于SVG动态无功补偿原理和功能的，请随时来电垂询奥东电气。
