ADGK高压电抗软启动柜

ADGK系列高压电抗软起动柜、ADGK系列高压电抗软起动柜是用于额定电压3～10KV的大中型鼠笼式电机或同步电机的软起动设备，其工作原理是在电机定子回路串入阻抗可平滑改变的电抗器，调整控制绕组中直流电流的大小，阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电机起动，起动电流维持在额定电流的3.5～5倍以下，起动结束后，电抗器自动切除，起动过程对电网无冲击。

一、性能特点

1、产品的整体结构紧凑，安装尺寸小，占用空间小；

2、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小；

3、起动电流在额定电流的3.5～5倍，起动时间20～60S可调，可连续起动2～3次；

4、可采用PLC控制，通过RS485口和上位机进行通讯，满足DCS控制系统要求；

5、起动平滑无冲击，起动电压降在10%以内，对电网影响不大。

二、一次方案图：

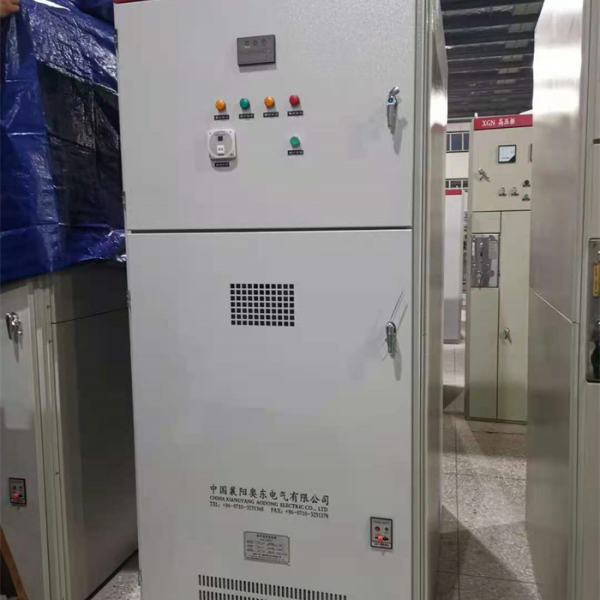

三、产品图片

四、订货须知：

1、当电机输出功率由于与功率因数等原因有关时，奥东电气会根据您的具体要求特别订制选型，以上型号对应电机功率数据仅供参考，实际以用户电机铭牌的实际参数为准，电机额定电流临界或重负载时，可选高一个规格的选型。

2、请提供电动机型号，额定功率，额定电压，额定电流，定子接法，Y型接法时确认星点能否打开。

3、超出以上规格范围请与奥东电气有限公司联系，我公司根据要求另行设计。

五、售后服务承诺：

1、免费指导安装调试及操作维修培训。

2、咨询和做方案半小时内给予明确答复。

3、现场服务时效：省内24小时，省外48~72小时，节假日不休。

4、服务态度热情周到，调试维护及时完善。

ADGK高压电抗软起动柜又叫做高压电抗式启动柜，干式软启动柜，高压固态软启动柜，适用于空压机，如阿特拉斯空压机、英格索兰空压机，寿力空压机等，ADGK高压电抗软启动柜尽在奥东电气。
