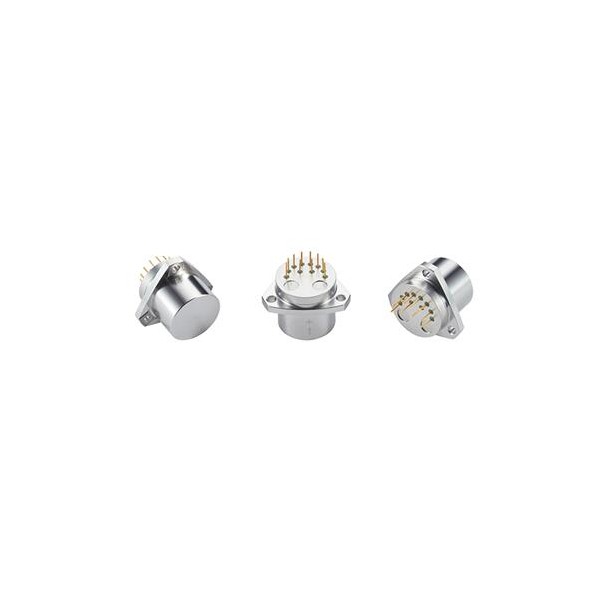

NSJ-4系列石英挠性加速度计是一款小型化、耐高温抗震型加速度计 该产品具有优良的重复性、启动性能、耐高温抗震性能及高可靠性等特点，既可用于静态测试也可以用于动态测试，也是一款标准的振动传感器。产品采用独特的小型化、耐高温抗震设计、先进的封装工艺及专用电路，产品的输出电流与输入加速度成正比，用户可以通过计算选取合适的采样电阻，达到高精度的输出。并可根据用户需求内置温度传感器，可用于对偏值和标度因数的补偿，减少环境温度的影响。应用领域：石油钻井倾斜度测量和精密仪器设备隔振测试。
|
序号 |
参数 |
NSJ-4-200 |
NSJ-4-180 |
|
1 |
范围 |
±30g |
±30g |
|
2 |
阈值 |
30μg |
30μg |
|
3 |
偏值 k0/k1 |
≤(±20 mg) |
≤(±20 mg) |
|
4 |
标度因数 k1 |
1.8～2.4mA/g |
1.8～2.4mA/g |
|
5 |
二阶非线性系数K2 |
≤±20μg /g2 |
≤±20μg /g2 |
|
6 |
0g 4小时短期稳定性 |
≤30 μg |
≤30 μg |
|
7 |
1g 4 小时短期稳定性 |
≤30 ppm |
≤30 ppm |
|
8 |
偏值综合重复性σk0 (1σ，一个月) |
≤250 μg |
≤250 μg |
|
9 |
标度因数综合重复性 σk1/k1 （1σ，一个月) |
≤250ppm |
≤250ppm |
|
10 |
非线性系数综合重复性k2/k1(1σ，一个月) |
≤±40 μg /g2 |
≤±40 μg /g2 |
|
11 |
偏值温度系数 |
≤±150 μg /℃ |
≤±150 μg /℃ |
|
12 |
标度因数温度系数 |
≤±150 ppm /℃ |
≤±150 ppm /℃ |
|
13 |
噪声(采样电阻为 840Ω) |
≤8mv |
≤8mv |
|
14 |
固有频率 |
350~800 Hz |
350~800 Hz |
|
15 |
带宽 |
800~2500 Hz |
800~2500 Hz |
|
16 |
振动 |
25g(20-2000Hz) |
25g(20-2000Hz) |
|
17 |
冲击 |
1000g,0.5ms,1/2sin |
1000g,0.5ms,1/2sin |
|
18 |
工作温度范围 |
-55℃+200℃ |
-55℃+180℃ |
|
19 |
存储温度范围 |
-55-+200℃ |
|
|
20 |
供电 |
±12~±15V |
±12~±15V |
|
21 |
消耗电流 |
±20mA |
±20mA |
|
22 |
尺寸 |
Ф18.2X16mm |
Ф18.2X16mm |
|
23 |
重量 |
25g |
25g |
