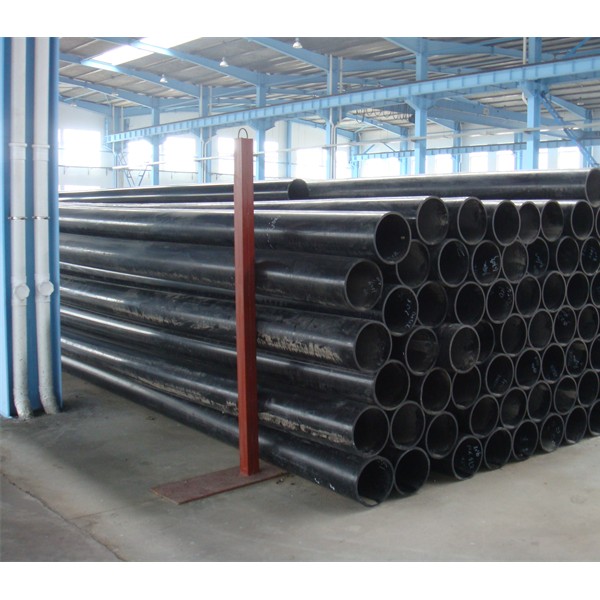

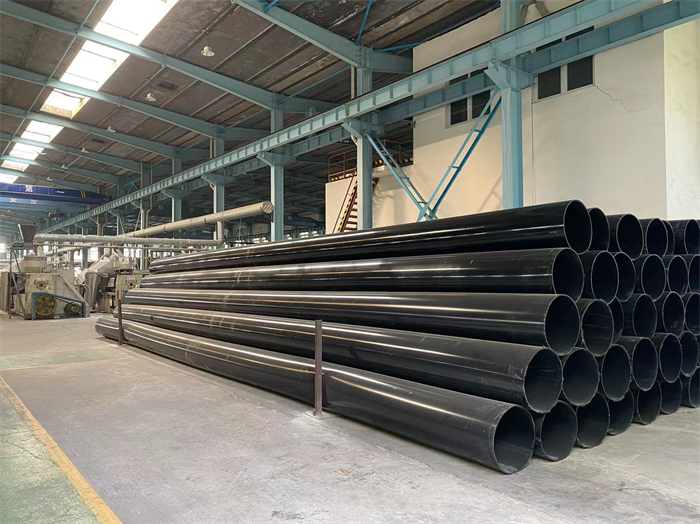

超高分子量聚乙烯管

产品描述：

超高分子量聚乙烯（UHMW-PE）是粘均分子量在250万以上的线型结构聚乙烯，极高的相对分子质量（普通聚乙烯的相对分子质量仅2-30万），赋予其超凡的使用性能，成为一种价格适中、性能优良的新型热塑性工程塑料。它几乎集中了各种塑料的优点：耐冲击、耐低温、耐磨损、耐冲击、耐化学腐蚀、自身润滑等。Ultra-high molecularweight polyethylene (UHMW-PE) is a kind of linear structural polyethylene withviscosity average molecular weight over 2.5 million and its extremely highrelative molecular weight (the relative molecular weight of ordinarypolyethylene is only 20,000 to 300,000), which endows UHMW-PE withextraordinary service performance, becoming a new thermoplastic engineeringplastic with moderate price and excellent performance. It combines virtuallyall the benefits of plastics: impact resistance, low temperature resistance,wear resistance, impact resistance, chemical corrosion resistance,self-lubrication and so on. 超高分子量聚乙烯管材作为一种综合性能优异的新型工程塑料管材，在输送各种粉体、浆体、流体、气体方面可以广泛地应用，具有广阔的市场潜力。能够解决大批量、多品种工业物料输送中管道严重磨损、腐蚀、结垢等问题。传统金属管道难以满足的要求，超高分子量聚乙烯管材都能替代，北京有色冶金设计总院《塑料管道磨损实验研究成果报告》指出：下列四种不同材料的管道，在相同管径、流速、实验物料、浓度条件下进行实验，其结果为：玻璃纤维增强聚丙烯管平均年磨损厚度11.5424mm/年：工程级聚丙烯管（PP）13.5828mm/年；超高分子量聚乙烯管材5.0104mm/年；钢管（A3）36.2424mm年；实验结果表明，超高分子量聚乙烯管耐磨性是钢管的七倍之多。超高分子量聚乙烯管的独特分子结构，具有极高的抗滑动摩擦力和质轻的优点，单位管长仅为钢管重量的八分之一，使装卸，运输、安装更为方便。超高分子量聚乙烯管材老化速度和脆化速度非常缓慢，抗老化性能优于PE100，埋地使用50年，其机械性能仅降加20%，其质轻、柔韧、运输安装方便、费用低，链接安全可靠。超高分子量聚乙烯管抗冲击强度可达120KJ/M2以上，是PE的10倍。Сверхвысокомолекулярный полиэтилен (UHMW-PE) –это полиэтилен линейной структуры с молекулярной массой вязкости более 2,5 млн.и чрезвычайно высокой относительной молекулярной массой (относительнаямолекулярная масса обычного полиэтилена составляет всего 200-300 тыс.), чтопридает ему исключительные эксплуатационные свойства, превращаясь в новыйтермопластичный инженерный пластик с умеренной ценой и отличнымихарактеристиками. В нем сконцентрированы преимущества практически всех видовпластика: ударопрочность, устойчивость к низким температурам, износу, ударам,химической коррозии, собственной смазке и т.д. UHMW-PE pipe is a new type ofengineering plastic pipe with excellent comprehensive properties, which can bewidely used in the transportation of various powders, slurries, fluids andgases, and has broad market potential. It can solve the problems of seriouspipeline wear, corrosion and scaling in the transportation of large-scale andmulti-variety industrial materials. UHMW-PE pipes can be substituted for thetraditional metal pipes, for it is difficult to meet the requirements. TheReport of Experimental Research on Wear of Plastic Pipes issued by GeneralResearch Institutefor Nonferrous metals points out that: the following four kinds of pipelineswith different materials are tested under the same conditions of pipe diameter,flow rate, experimental material and concentration.The results are as follows: Theaverage annual wear thickness of glass fiber reinforced polypropylene pipe is11.5424mm/year: Engineering grade polypropylene pipe (PP) is 13.5828mm/year;UHMW-PE pipe is 5.0104mm/year; Steel pipe (A3) is 36.2424mm year; Theexperimental results show that the wear resistance of UHMW-PE pipe is seventimes as much as that of steel pipe. The unique molecular structure of UHMW-PEpipe has the advantages of extremely high anti-sliding friction and lightweight. The unit pipe length is only one eighth of the weight of the steelpipe, which makes loading, unloading, transportation and installation moreconvenient. The aging and embrittlement rate of UHMW-PE pipe is very slow, andthe aging resistance is superior to PE100. Its mechanical properties are onlyreduced by 20% after burying 50 years. The UHMW-PE pipe is light, flexible, convenientto transport and install, low in cost, and safe and reliable in linking. Theimpact strength of UHMW-PE pipe can reach more than 120KJ/M2, whichis 10 times as high as that of PE.Трубы из сверхвысокомолекулярных полиэтиленов высокойплотности, являются новым инженерным пластиковым материалом с отличнымикомплексными характеристиками, которые могут широко применяться втранспортировке различных порошков, пульпы, жидкого тело и газов и обладаютшироким рыночным потенциалом. Способна решать проблемы сильного износатрубопроводов, коррозии, образования накипи при транспортировке крупных партийи разнообразных промышленных материалов. Трубопроводы изсверхвысокомолекулярных полиэтиленов высокой плотности могут заменить всетребования, которые трудновыполнимы при использовании традиционныхметаллических труб. В «Докладе о результатах экспериментального исследованияизноса пластиковых трубопроводов» Пекинского главного института проектированияцветной металлургии отмечается, что для трубопроводов из следующих четырехразных материалов проводится испытание при одинаковом диаметре трубы, скороститечения, экспериментальных материалах и концентрации. Результаты: средняягодовая толщина износа полипропиленовых труб, армированных стекловолокном,составляет 11,5424мм/год: для полипропиленовых труб инженерного класса (PP)13,5828мм/год; труб из сверхвысокомолекулярных полиэтиленов высокой плотности 5,0104мм/год; стальных труб(A3) 36,2424 мм в год; Результаты экспериментапоказали, что износостойкость трубопроводов из сверхвысокомолекулярныхполиэтиленов высокой плотности в семьраз выше, чем у стальных труб. У труб из сверхвысокомолекулярныхполиэтиленов высокой плотностиуникальная молекулярная конструкция, обладает высокой силой трения противскольжения и малой массой, единичная длина трубы составляет только одну восьмуюот веса стальной трубы, что делает погрузку, разгрузку, транспортировку имонтаж более удобными. Скорость старения и охрупчивания труб изсверхвысокомолекулярных полиэтиленов высокой плотности очень медленная, свойства против старения лучше, чем уPE100, ее механические свойства снижаются толькона 20% за 50 лет при прокладке под землей, она легкая, гибкая, простаятранспортировка и монтаж, низкая стоимость, безопасное и надежное сцепление. Ударопрочностьтруб из сверхвысокомолекулярных полиэтиленов высокой плотности может достигать 120 кДж/М 2 или более, что в 10 разбольше, чемPE.连接方式：超高分子量聚乙烯管材由于溶体的特点只能采用松套式法兰连接和电熔焊接。The UHMW-PEpipe can only be connected with loose flange and electric fusion weldingbecause of the characteristics of the solution. Трубы из сверхвысокомолекулярногополиэтилена высокой плотности могут бытьсоединены фланцевым соединением со свободной втулкой и электрической сваркойплавлением в связи с особенностями раствора.  A/超高分子量聚乙烯管材法兰连接与传统管材法兰连接有所不同，由于其独特的分子结构，在管材装上法兰后将管口二次加温，到达设定温度软化后，将管口的管壁二次定型形成垂直于管口的护边，由于护边与管材一体，在管材连接密封上比传统法兰连接的密封垫更耐用！The UHMW-PE pipe flange jointsare different from traditional pipe flange joints, because of its uniquemolecular structure, after the pipe is installed with the flange, the pipenozzle is heated twice, and after reaching the set temperature, the pipe wallof the pipe nozzle is shaped twice to form a protective edge perpendicular tothe pipe nozzle. Because the protective edge is integrated with the pipematerial, the sealing gasket of the pipe connection is more durable than thatof the traditional flange connection.Фланцевое соединение трубы из сверхвысокомолекулярногополиэтилена высокой плотности отличаетсяот фланцевого соединения традиционной трубы, благодаря уникальной молекулярнойструктуре, после установки трубы на фланцы вторично нагреть отверстие трубы,после достижения заданной температуры и смягчения, вторично уплотнить стенкутрубы на отверстии трубы, чтобы создать защитную кромку, перпендикулярнуюотверстию трубы, так как защитная кромка объединена с материалом трубы, онаболее долговечна в уплотнении соединения трубы, чем уплотнительная прокладкадля традиционного фланцевого соединения!  超高分子量聚乙烯管材采用传统的翻边工装时，由于翻边模具的缺陷，经翻边后管材连接处的密封面存在圆弧，在介质输送过程中会产生冲击，形成涡流而提前磨穿，影响管线的整体使用寿命。When UHMW-PE pipe adopts thetraditional flanging tooling, due to the defects of flanging die, arc exists onthe sealing surface of the pipe joint after flanging, which will exert animpact on the process of medium conveying, form eddy current and wear throughahead of time, and affecting the whole service life of the pipe.При применении традиционной формовки для отбортовки трубиз сверхвысокомолекулярного полиэтилена высокой плотности, из-за дефекта отбортовочного штампа на уплотнительнойповерхности соединения трубы после отбортовки образуется дуга, в процессетранспортировки среды при ударе, образуется вихревой ток, что приводит краннему износу, что влияет на общий срок службы трубы.  当前的市场坏境下，超高分子量聚乙烯管材翻边工艺的更新、换代，如何突破传统翻边工艺是国内大部分生产厂家都面临着技术瓶颈，我公司经过反复研究和工艺考证，现逐渐采用一种较为先进的直角翻边工艺：Under the current marketenvironment, most domestic manufacturers are faced with the technicalbottleneck of renewing and replacing the flanging process of UHMW-PE pipes andhow to break through the traditional flanging process. After repeated researchand technology research, our company has gradually adopted a more advancedright-angle flanging process:В нынешних неблагоприятных условиях рынка, большинствоотечественных производителей сталкиваются с техническими проблемами приобновлении и замене технологии отбортовки труб из сверхвысокомолекулярногополиэтилена высокой плотности ипреодолении традиционной технологии отбортовки. После многократных исследованийи технологических испытаний наша компания постепенно применяет более передовуютехнологию отбортовки под прямым углом:  切割，保留合适的翻边量，切割端面切齐，垂直误差不大于0.5mmCut, retaining the appropriateflanging amount, cutting the end face neatly, and the vertical error shall notbe greater than 0.5mmРезка, сохранение подходящего объема отбортовки,вырезание торца резки, вертикальная погрешность не более 0,5 мм 用电磁加热技术加热待翻边位置，根据管材规格不同加温温度设定为200-250度，将管子加温到柔软。Using electromagnetic heatingtechnology to heat the position to be flanged, setting the heating temperatureto 200 to 250 degrees, according to different pipe specifications, and heatingthe pipe to soft.Используется технология электромагнитного нагрева дляположения подлежащего отбортовке, в зависимости от спецификации трубытемпература нагрева устанавливается на 200-250 градусов, нагреть трубу домягкости. 用自行研制的直角翻边设备，翻边模的端面与中间定位套的连接处为直角，进行扩口与翻边。With the right-angle flangingequipment developed by ourselves, flanging and enlarging the opening of the endface of the flanging die at the right angle to the middle positioning sleeve.С помощью оборудования для отбортовки под прямым угломсобственной разработки, место соединения торца отбортовочного штампа спромежуточной установочной втулкой находится под прямым углом, выполняетсяразвальцовка и отбортовка. 冷却处理后表面光滑、平整，厚度误差不大于0.25mm，过渡弧度半径R不大1mmAfter cooling, the surface issmooth and flat, the thickness error is not greater than 0.25mm, and the radiusR of transition radian is not greater than 1mmПосле охлаждения поверхность гладкая и ровная,погрешность толщины не более 0,25мм, радиус радианы переходаRне более 1мм  加温我们采用国内较先进的电磁加温设备，保证管材受热均匀。For heating, we use more advanceddomestic electromagnetic heating equipment to ensure uniform heating of pipes.Для обогрева мы применяем более передовоеэлектромагнитное обогревательное оборудование в стране, чтобы обеспечитьравномерное нагревание труб.

直角翻边我们采用的翻边装置，包括设于翻边机安装板上的翻边模及设于夹具上的定径圈，翻边模的端面与中间定位套的连接处为直角，扩口模套在翻边模上，定径套安装在法兰上。具有结构合理，操作简单、加工质量好、合格率高等特点。Flanging device is adopted,including a flanging die arranged on the mounting plate of the flanging machineand a sizing ring arranged on the fixture. The connection between the end faceof the flanging die and the intermediate positioning sleeve is at rightangle.The flanging die is sleeved on the flanging die and the sizing sleeve isinstalled on the flange. It has the advantages of reasonable structure, simpleoperation, good processing quality and high qualification rate. Отбортовочное устройство, применяемое нами для отбортовкипод прямым углом, включает отбортовочную штампу, установленную на монтажнойпанели отбортовочной машины, и кольцо калибровки, установленное на зажимномприспособлении, соединение торца отбортовочной штампы с промежуточной фиксирующейвтулкой находится под прямым углом, развальцовочная штампа устанавливается наотбортовочной штампе, фиксирующая втулка устанавливается на фланце. Имеетрациональную структуру, простоту эксплуатации, хорошее качество обработки ивысокий процент соответствия требованиям.     B/将需要连接的两头超高分子量聚乙烯管材承插，利用缠绕在管材内表面的电阻丝通电发热，产生的热能先使管材结合部熔化产生溶体，膨张并充满连接部的间隙，冷却后使之紧密连接为一体。The two UHMWPE pipes which needto be connected are socketed, and the electric resistance wire wound on theinner surface of the pipes is used for heating, so that the heat energygenerated can first melt the joint part of the pipes to generate a solution,expand and fill the gap of the joint part, and then the two UHMWPE pipes aretightly connected as a whole after cooling. Раструбное соединение двух труб изсверхвысокомолекулярного полиэтилена высокой плотности, которые необходимо соединить, нагреть с помощьюэлектрической проволоки сопротивления, намотанной на внутреннюю поверхностьтрубы. Полученная тепловая энергия сначала приводит к расплавлениюсоединительной части трубы с образованием раствора, расширяет и заполняет зазорсоединительной части, после охлаждения плотно соединяет в единое целое.  安装方式：超高分子量聚乙烯管道质轻、柔性好、安装方便，可直接敷设在山地、水域，极大地降低施工成本。地面敷设的管道颜色应采用黑色以避免紫外线对管道造成的破坏。UHMWPE pipe is light, flexibleand easy to install. It can be directly laid in mountains and water area, whichgreatly reduces the construction cost. Pipes laid on the ground shall becolored black to avoid damage caused by ultraviolet rays to the pipes.Трубопроводы из сверхвысокомолекулярного полиэтилена высокой плотности легкие, хорошая гибкость ипростота монтажа, могут быть проложен непосредственно в горах и акваториях, чтозначительно снижает себестоимость строительства. Цвет трубопроводов,прокладываемых на земле, должен быть черным во избежание повреждениятрубопроводов ультрафиолетовыми лучами.  超高分子量聚乙烯管道架空敷设基本有支架、吊架两种形式，管径较大、介质密度较大的宜采用支架形式，而管径较小、介质密度较小时也可以采取吊架形式。There are two kinds of overheadlaying of UHMW-PE pipes: bracket and hanging bracket. The bracket is suitablefor the pipes with large diameter and medium density, while the hanging bracketis suitable for the pipes with small diameter and medium density.Надземная прокладка трубопроводов изсверхвысокомолекулярного полиэтилена высокой плотности в основном выполняется в виде опоры и подвески, длятрубопроводов с большим диаметром трубы и большой плотностью средыцелесообразно применять опору, а для трубопроводов с меньшим диаметром трубы именьшей плотностью среды можно применять подвеску.  原料来源:我公司生产的超高分子量聚乙烯管是严格按照执行标准：QB/T2668-2017加工制作。在生产配料过程中严格执行企业标准Q/YDG001-2005各种添加剂不大于5%。保证了超高分子量聚乙烯的耐磨特性，其成型加工采用单螺杆挤出成型工艺、机器输出压力＞19MPa，加热温度最高240摄氏度(非熔融加工工艺)，挤出速度不大于1.1米/小时，保证了在传统工艺下生产的超高分子量聚乙烯管材耐磨特点。Our company produces UHMW-PEpipes in strict accordance with the implementation of standards: QB/T2668-2017Processing and Manufacturing. The enterprise standard Q/YDG001-2005 for variousadditives shall be strictly implemented in the production batching process, andthe content of each additive shall not exceed 5%. The wear resistance ofUHMW-PE is ensured. The extrusion process adopts single screw extrusionprocess, the output pressure of the machine is higher than 19MPa, the maximumheating temperature is 240℃(non-melting processtechnology), and the extrusion speed is less than 1.1m/h, which ensures thewear resistance of UHMW-PE pipe produced under the traditional process.Трубы из сверхвысокомолекулярныхполиэтиленов высокой плотности,производимые нашей компанией, изготовлены в строгом соответствии с исполнительнымстандартом:QB/T2668-2017. В процессепроизводства ингредиентов строго соблюдается стандарт предприятияQ/YDG001-2005для всех добавок не более 5%. Обеспечивается износостойкостьсверхвысокомолекулярных полиэтиленов высокой плотности, для его формовки применяется одношнековаяэкструдированная технология, выходное давление машины более 19МПа, температуранагрева не более 240°С (технология без расплава) и скорость экструзии не более1,1м/ч, что обеспечивает износостойкость труб из сверхвысокомолекулярныхполиэтиленов высокой плотности,производимых по традиционной технологии. 安全性:超高分子量聚乙烯管安装时，无论地上架空、还是地下埋设均可。连接时无论是焊接或是法兰连接均可，安全可靠、快捷方便、无需防腐、省工省力，充分体现了“节能、环保、经济、高效”的优越性。When UHMWPE pipe is installed,it can be installed either above ground or underground. Whether welding orflange connection can be available with the features of safe, reliable, fastand convenient, no corrosion, and labor-saving, which fully embodies the"energy-saving, environmental protection and economic efficient".При монтаже труб из сверхвысокомолекулярныхполиэтиленов высокой плотностидопускается как надземная, так и подземная прокладка. При соединении, будь тосварка или фланцевое соединение, безопасное и надежное, быстрое и удобное, нетнеобходимости антикоррозийной защиты, экономия рабочей силы, что в полной мереотражает преимущества «энергосбережения, охраны окружающей среды, экономичностии эффективности». 使用寿命:超高分子量聚乙烯制品的耐磨性与其相对分子质量成正比，相对分子质量越高，制品的耐磨性越好。原材料根据客户要求选用上海联乐化工生产的原料保证分子量350万以上。超高分子量聚乙烯管材须根据QB/T2688－2004《超高分子量聚乙烯管材》进行加工、制造，我公司保证货物是全新、未使用过的，是用一流的工艺和最佳材料制造而成的，并完全符合合同规定的质量、规格和性能的要求。我公司并保证所提供的货物经正确安装、正常运转和保养在其使用寿命期内应具有满意的性能。在货物质量保证期之内，我公司对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。售后服务我公司在收到通知后24小时内免费维修或更换有缺陷的货物或部件。除合同特殊条款规定外，合同项下货物的质量保证期为试车合格交付生产起12个月。根据贵公司按检验标准自己检验结果或委托至权威检测机构检测的检验结果，或者在质量保证期内，如果货物的数量、质量或规格与合同不符，或证实货物是有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，贵公司有权终止合同，我公司将全力配合。我公司自成立至今，一直恪守，诚信为本、质量第一原则，始终把客户利益放在首位，“绝不对用户说不”是我们不变的服务理念，对售后服务，管道在正常使用过程中出现任何质量问题，我方应在接到买方电话或书面通知后24小时内给与处理答复。
