·产品介绍：-0.1-250MPa内量程任选

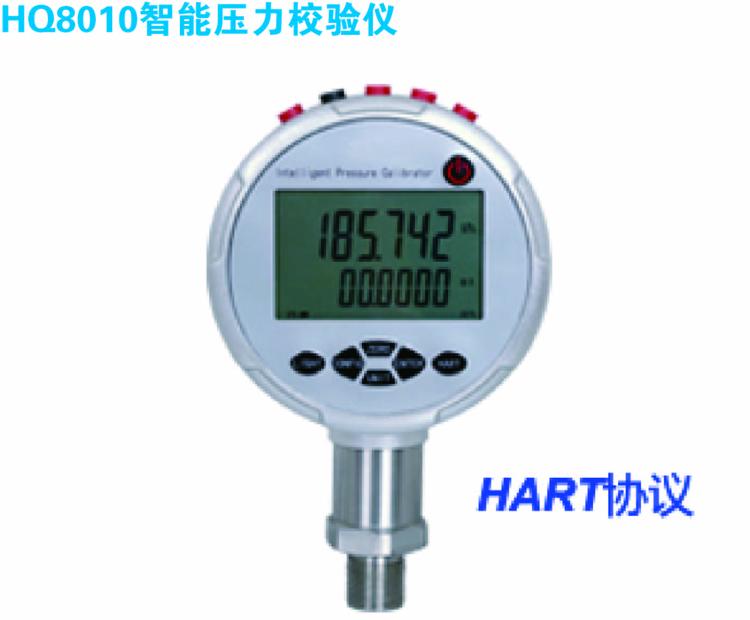

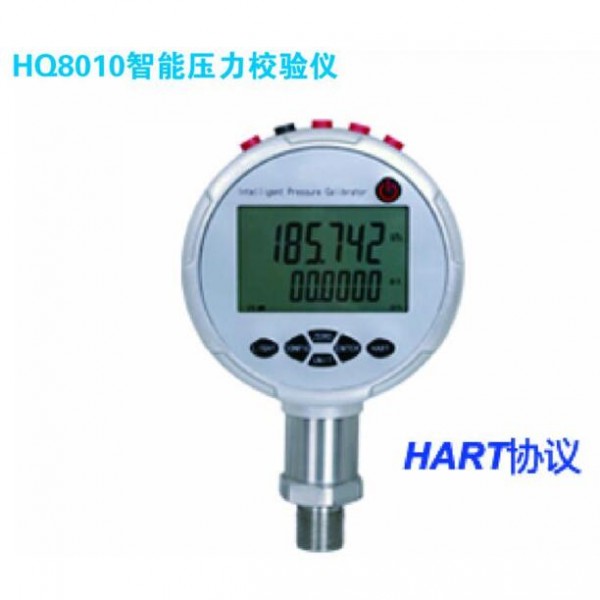

HQ8010智能压力校验仪为单一量程、带HART协议、具有全量程压力测量、高准确度直流电流、电压测量和24VDC电源输出功能的仪表。可用于校验普通（精密）压力表、压力变送器、压力调节阀、压力开关和压力实时测量，并可以调试HART智能压力变送器。
产品特点：
内置手操器功能、可以校验HART智能压力变送器；
高精度、高可靠性；
内置压力模块，并可外接智能数字压力模块；
两点校准、方便用户操作；
数据备份，强大的数据纠错功能；
mmH2O、mmHg、inH2O、Pa、kPa、MPa、psi、bar、mbar 多种压力单位切换。
电测指标：
|
测量功能 |
范围 |
指标 |
|
电流 |
25.0000 mA |
准确度±（0.02%RD+0.003%FS） |
|
电压 |
25.0000 V |
准确度±（0.02%RD+0.003%FS） |
|
开关 |
通/断 |
如果开关带巡检电压，电压范围（1~12）V |
|
输出功能 |
范围 |
指标 |
|
电源输出 |
DC24V±0.5V |
最大输出电流50mA,过载保护电流120mA |
供电配置：
供电方式：内部电池供电或专用适配器供电
电池工作时间：约100小时，24V带载时相应缩短
电池充电时间：约3小时
常规压力量程模块选型表
|
型号 |
压力范围 |
准确度等级 |
准确度等级 |
介质 |
|
HQ200_001 |
(-100~0)kPa |
0.05，G |
-- |
① |
|
HQ200_002 |
(0~16) kPa |
0.05，G |
-- |
① |
|
HQ200_003 |
(0~25) kPa |
0.05，G |
-- |
① |
|
HQ200_004 |
(0~40) kPa |
0.05，G |
-- |
① |
|
HQ200_005 |
(0~60) kPa |
0.05，G |
0.2,A |
① |
|
HQ200_006 |
(0~100) kPa |
0.05，G |
0.2,A |
① |
|
HQ200_007 |
(0~160) kPa |
0.05，G |
0.05,A |
① |
|
HQ200_008 |
(0~250) kPa |
0.05，G |
0.05,A |
① |
|
HQ200_009 |
(0~400) kPa |
0.05，G |
0.05,A |
② |
|
HQ200_010 |
(0~600) kPa |
0.05，G |
0.05,A |
② |
|
HQ200_011 |
(0~1) MPa |
0.05，G |
0.05,A |
② |
|
HQ200_012 |
(0~1.6) MPa |
0.05，G |
0.05,A |
② |
|
HQ200_013 |
(0~2.5) MPa |
0.05，G |
0.05,A |
② |
|
HQ200_014 |
(0~4 )MPa |
0.05，G |
0.05,A |
② |
|
HQ200_015 |
(0~6) MPa |
0.05，G |
0.05,A |
② |
|
HQ200_016 |
(0~10) MPa |
0.05，SG |
0.05,A |
② |
|
HQ200_017 |
(0~16 )MPa |
0.05，SG |
0.05,A |
② |
|
HQ200_018 |
(0~25)MPa |
0.05，SG |
0.05,A |
② |
|
HQ200_019 |
(0~40) MPa |
0.05，SG |
0.05,A |
② |
|
HQ200_020 |
(0~60) MPa |
0.05，SG |
0.05,A |
② |
· G=表压；SG=密封表压；A=绝压；保证准确度的温度范围：（0~50）℃；④非腐蚀性
· 气 体；⑤非腐蚀性的液体或气体。
