概述
XSGR系列高压固态软起动装置采用一体设计,节省占地面积,中英文界面,可自由切换,50HZ或60HZ电力系统均可使用,可实现高低压双重隔离，它采用高质量串并联晶闸管，无级控制输出电压、使电动机平稳地起动和停止，能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命，可控硅散热器无线测温,可控硅通过无线检测,保障绝缘性能,系统自检测智能化,现场调试方便快捷。

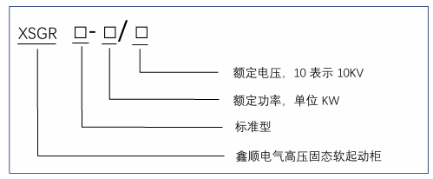

型号说明
使用环境
环境温度：-10℃~+40℃；
相对温度：＜85%，不凝露；
海拔高度：不超过2000M(超过2000M须特殊设计)
安装地点：垂直倾斜不超过5度，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

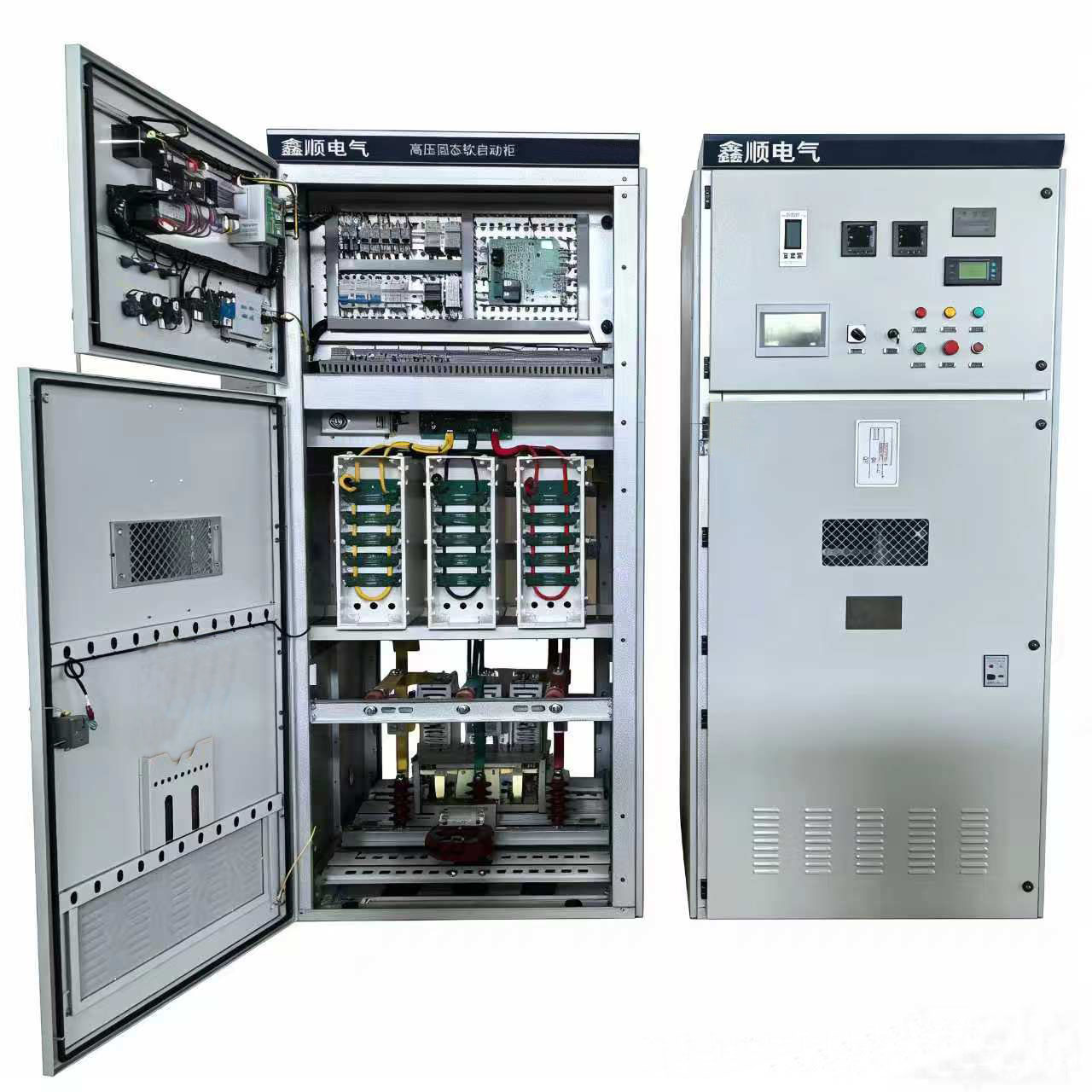

产品图片
性能特点
1、整体设计，体积小，为用户节省占地面积，有效节省成本；
2、适用电压及功率范围广，可以与3kV、6kV、10kV 20000kW以内的电机配套使用；
3、设置中英文双语，自由切换，设置电机的起动方式、起动时间等参数；
4、可控硅散热器无线测温，可控硅通过无线检测，保障了高低压的绝缘；
5、具备软起动和软停车功能，全面保证系统的安全起停。

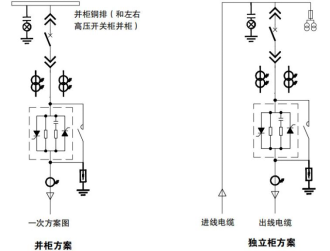

产品方案图

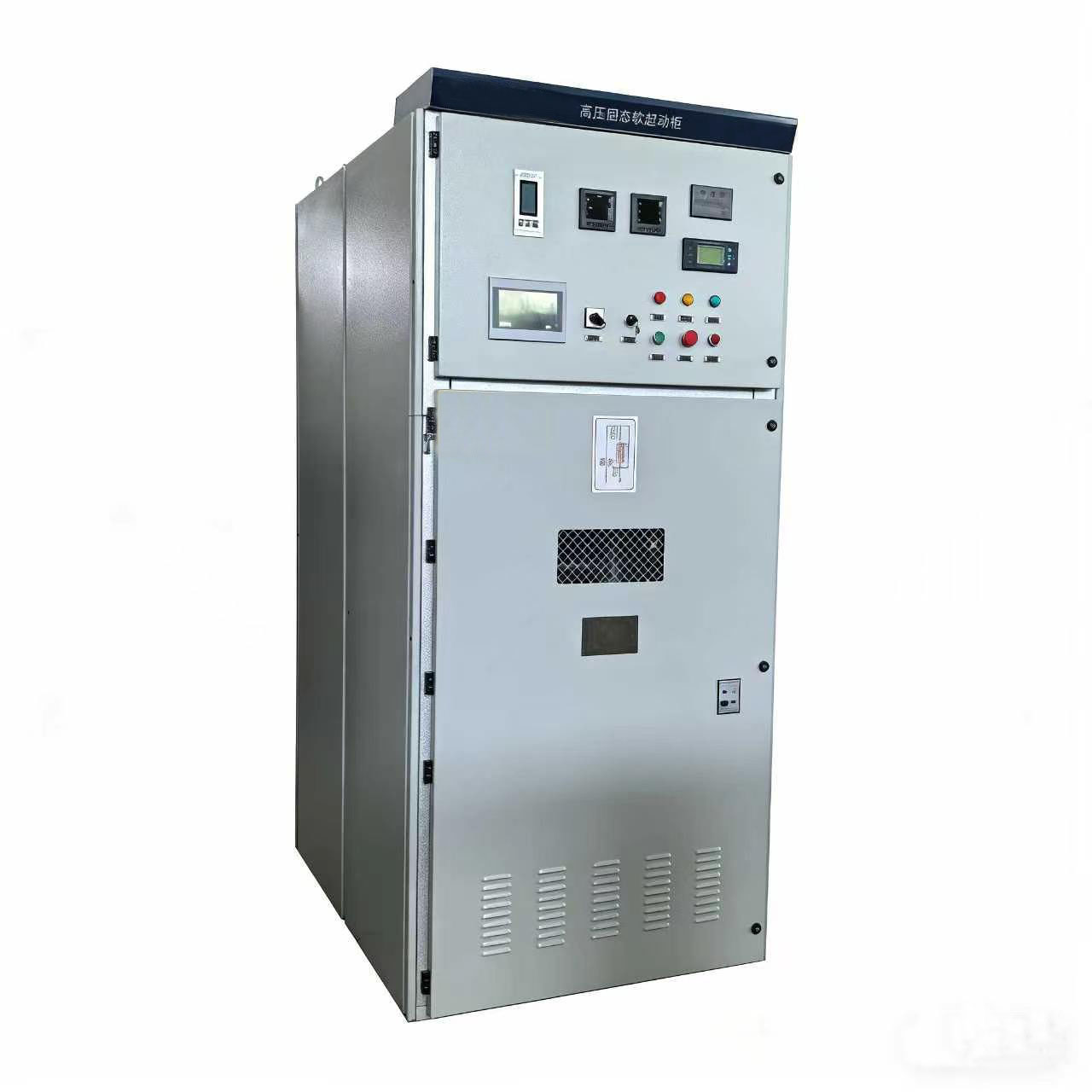

产品图片
性能参数表
|
项目 |
参数 |
|
适配电机电压 |
3~10kV(11kV电机需特殊设计) |
|
适配电机功率 |
100~20000kW |
|
起动电流 |
2.5~3.5倍额定电流 |
|
起动压降 |
带旁路接触器时，小于3V |
|
起动时间 |
0~120s可调 |
|
起动频度 |
可频繁起动 |
|
起动方式 |
限流起动，电压线性曲线起动，电压指数曲线起动，电流线性曲线起动，电流指数曲线起动 |
|
停车方式 |
自由停车，软停车，制动刹车，软停+自动刹车，点动功能 |
|
过载能力 |
500% 30s 120% 长期 |
|
通信功能 |
RS485接口 |
|
防护等级 |
IP4X |
|
整体结构 |
柜式 |
|
外形尺寸 |
W*D*H(mm):1000*1500*2300 |
|
保护功能 |
运行过流保护，电动机热过载保护，相电流不平衡保护，缺相保护，过热保护 |
|
使用环境 |
海拔不超过2000米，超过时需要降低条件使用； 环境温度是-25℃ ~+45℃； 最大相对湿度95%无冷凝； 安装地点无腐蚀性气体，无导电尘埃，无剧烈震动(小于0.5G)，通风良好。 |
选型表
|
型 号 |
标称电压（KV） |
输出功率（KW） |
外形尺寸W×H×D（mm） |
定制尺寸 |
|
XSGR-560/3 |
3KV |
250～560 |
1000×2300×1500 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产。 |
|
XSGR-1000/3 |
560～1000 |
1000×2300×1500 |
||
|
XSGR-1600/3 |
1000～1600 |
1000×2300×1500 |
||
|
XSGR-2000/3 |
1600以上 |
定制 |
||
|
XSGR-1000/6 |
6KV |
500～1000 |
1000×2300×1500 |
|
|
XSGR-2000/6 |
1000～2000 |
1000×2300×1500 |
||
|
XSGR-5000/6 |
2000～5000 |
1000×2300×1500 |
||
|
XSGR-8000/6 |
5000～8000 |
定制 |
||
|
XSGR-500/10 |
10KV |
≤500 |
1000×2300×1500 |
|
|
XSGR-1000/10 |
500～1000 |
1000×2300×1500 |
||
|
XSGR-1500/10 |
1000～1500 |
1000×2300×1500 |
||
|
XSGR-2000/10 |
1500～2000 |
1000×2300×1500 |
||
|
XSGR-3000/10 |
2000～3000 |
1000×2300×1500 |
||
|
XSGR-5000/10 |
3000～5000 |
1000×2300×1500 |
||
|
XSGR-8000/10 |
5000～8000 |
1000×2300×1500 |
||
|
XSGR-10000/10 |
8000～10000 |
定制 |
||
|
XSGR-15000/10 |
10000～15000 |
定制 |
订货须知
（1）额定功率、额定电压、额定电流、频率、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等。
