SVG高压动态补偿装置

概述

XS-SVG高压动态无功补偿装置以高可靠性、易操作、高性能为设计目标，能够快速连续地提供容性或感性无功功率，实现恒考核点无功功率、恒考核点电压和恒考核点功率因数，以及综合补偿等多种控制模式。SVG系列高压动态无功补偿装置，不仅可以自动补偿无功，还可以同时动态补偿谐波，保障电力系统稳定地运行。在输配电网中，由于新能源的大量接入，大容量的电力电子设备等非线性负荷和冲击负荷的广泛应用，带来了严重的电能质量问题，使用SVG高压动态无功补偿装置，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。

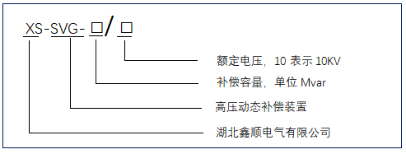

型号说明

应用范围及作用

XS-SVG系列产品可广泛应用于石油化工、电力系统、冶金、电气化铁路、城市建设等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应炉、照明设备、电弧炉、电力机车、提升机、起重机、冲压机、吊车、电梯、风力发电机、电梯、电焊机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿及滤波的解决方案。

XS-SVG系列产品可以增强电力传输能力、减小电能损耗、补偿无功功率、治理谐波、抑制闪变、稳定电网电压、平衡三相系统、改变系统的阻尼特性、提高系统的稳定性。

SVG工作原理

SVG高压动态无功补偿装置由控制柜、功率柜、电抗器组成。控制柜主要控制箱、二次控制逻辑电路，其中控制箱通过光纤连接到功率单元。在功率柜里有三相功率单元，根据电网电压等级不同，每相由若干个功率单元串联组成，最后通过电抗器接入电网。

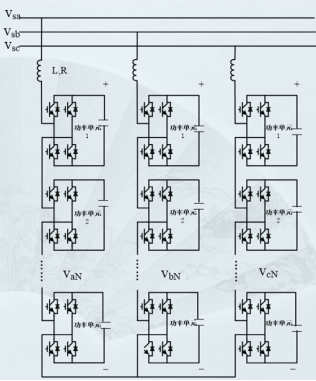

功率单元采用级联式H桥电路结构，功率单元串联，输出叠加成高压，通过电抗器接入电网；功率单元模块化设计，各单元可以互换。

SVG控制系统采集电网电压、电流信号，采用瞬时无功控制理论，快速计算出各功率单元的电流指令，并通过光纤传给各功率单元。功率柜每相由若干个功率单元串联，采用载波移相技术，各单元输出电压叠加，形成多电平高压输出，通过电抗器连接到电网，输出可控的无功电流。

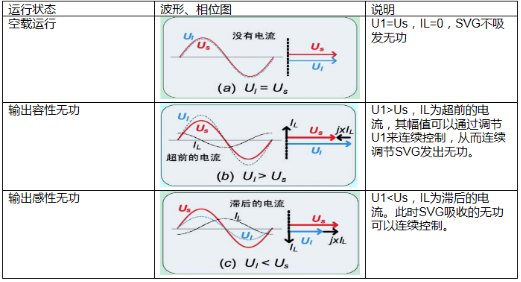

在交流电路中，电压和电流的相位有三种情况，当负载呈现纯电阻特性时，电压和电流相位相同；当负载呈现电感特性时，电压相位超前电流相位；当负载呈现电容特性时，电压相位滞后电流相位。SVG高压动态无功补偿装置基本原理就是将可控H桥电路通过电抗器并联到电网上，适当调节桥式电路输出电压的幅值和相位，或者直接控制其输出电流，使该电路吸收或者发出满足电网需求的无功电流，实现动态无功补偿的目的，如下表所示。

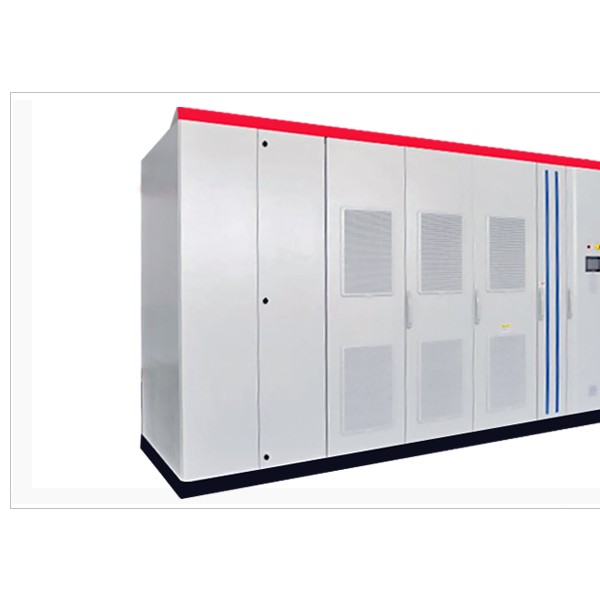

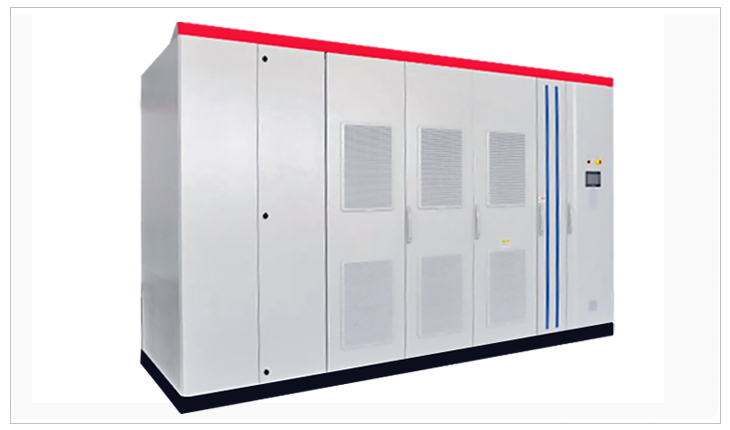

产品图片（户内）

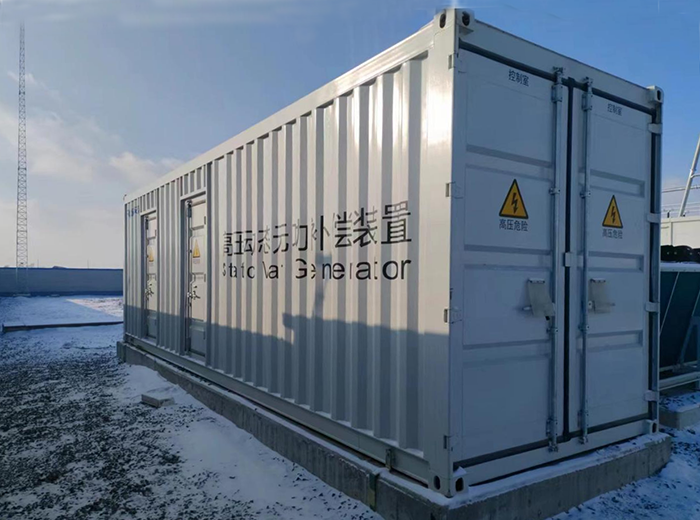

产品图片（户外）

技术参数表

订货须知

1、确认电网额定电压、容量等；

2、确认相关行业，属于传统行业还是风电光伏行业；

3、户内使用还是户外使用，风冷还是水冷，柜体颜色等有无特殊要求。
