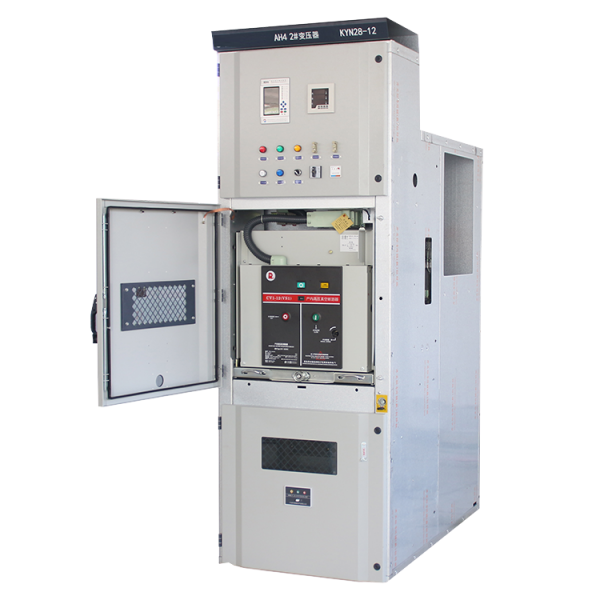

KYN28A-12高压开关柜

概述

KYN28A-12型户内交流金属铠装移开式开关设备系额定电压3～12kV三相交流50Hz的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变所受电、配电、实现控制、计量、保护、检测之目的，还可以用于频繁启动高压电动机等。

本开关柜能满足GB3906、DL404、IEC-298等标准的要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等五防功能，开关柜既可配用ABB公司的VD4真空断路器，又可配用我国产的VS1真空断路器，实为一种性能优越的配电装置。

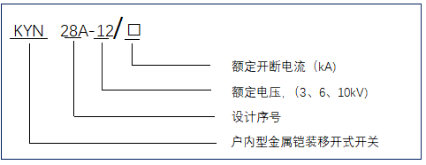

型号说明

使用环境条件

1、周围空气温度 上限：+40℃、下限：-10℃；

2、海拔：不超过1000m；

3、相对环境温度：日平均不大于95%，月平均不大于90%；

4、地震：烈度不超过8度；

5、周围空气不受腐蚀性或可燃气体，水蒸气等明显污染；

6、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。

性能特点

1、柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；
2、所有操作均在柜门关闭状态下进行；
3、简单有效的五防闭锁，防止误操作；
4、可配用VS1及VD4型真空断路器；
5、更换断路器简单，手车互换性能好；
6、柜体可靠墙安装、柜前维护，减少占地面积；
7、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
8、断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。

联锁装置

1、开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全；
2、接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动；
3、只有断路器手车可靠定位在试验位置或工作位置时，方可操作；
4、手车在工作位置时，二次插头被锁定不能拔出；
5、接地开关关合时，手车不能从试验位置移至工作位置；
6、接地开关仅在手车处于试验位置时才能被操作；
二次插头与手车位置的联锁：手车只有在试验位置时，二次插头才能插入或解除；手车处于工作位置时，由于机械联锁作用，二次插头被锁定，不能解除。

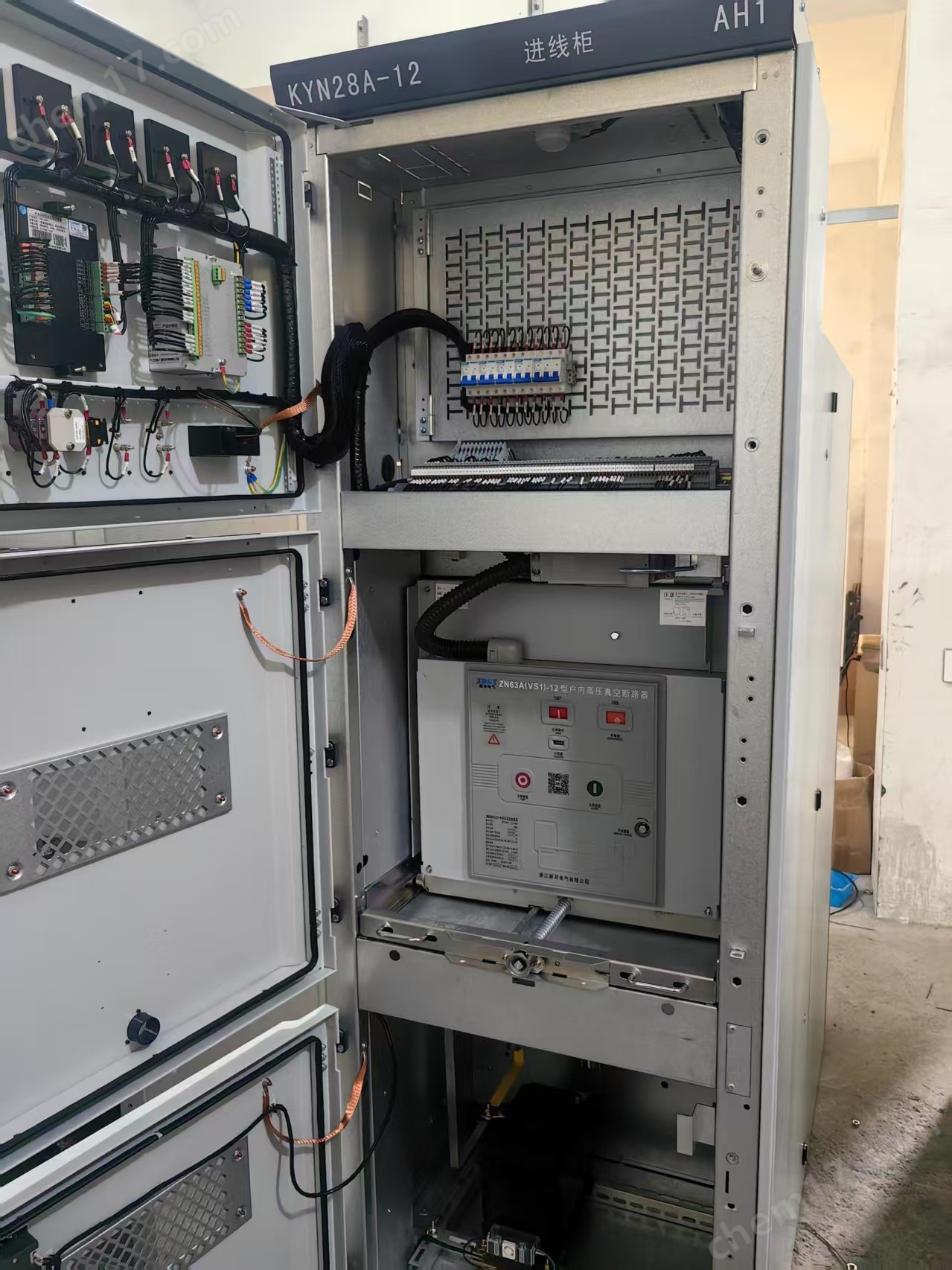

产品图片

选型表

订货须知

1、订货时需提供系统容量、系统电压、配电方案、功能要求、配置要求等；

2、可按照用户提供的图纸或者技术要求进行设计。
