APF有源滤波柜

概述

有源滤波器（简称APF）是一种基于电压源逆变器的新型电力电子谐波滤除装置，通过实时检测负载电流波形，动态生产反向谐波电流，用于补偿负载谐波电流，能有效消除2-50次电网谐波，并可选择特定次谐波补偿。

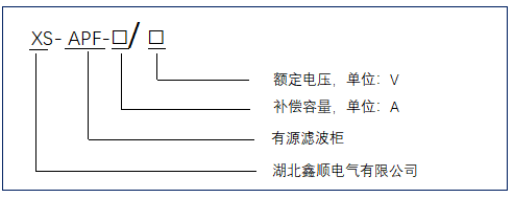

型号说明

应用范围

有源滤波装置广泛应用于商业建筑、冶金矿山、汽车制造、光伏、石油化工、机械、轻工、市政、军工、电子、有色、船舶等行业。

XS-APF系列有源滤波柜具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响、保护功能完善以及体积小等优点，达到改善用电质量，降低电网损耗、提高供电利用效率和带载能力的目的，是理想的滤波产品。

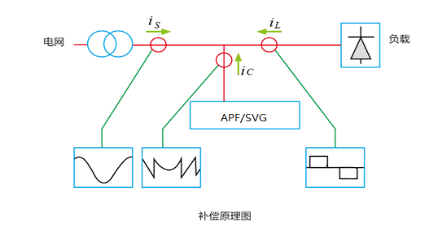

APF工作原理

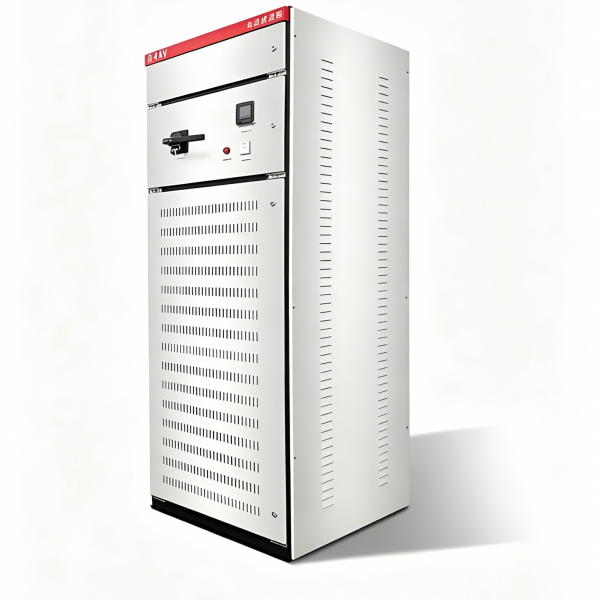

产品图片

性能特点

滤波效率高：谐振式滤波补偿装置可用于滤除5、7、11、13等各次特征谐波，谐波滤除率可达75%以上。

维护便利：标准模块化设计，即插即用，自由组合，无限扩容。

极低损耗和低噪音：设备采用第五代IGBT可以大幅度提高开关频率；满载工作时，有功损耗≤2.5%，低于行业主流指标3%~4%。整机满负荷工作时，噪音≤60dB。

智能化：可自动分析、计算出系统电压、电流、有功功率、无功功率、功率因数等电量参数，并根据要求适时自动投切。

实时检测：实时检测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性。

技术参数表

订货须知

1、因谐波成份及大小对装置的设计至关重要，订货时需提供详细的谐波数据，我公司可提供现场测试；

2、请确认自然功率因数和目标功率因数；

3、其它技术要求如：柜体颜色、是否并柜、进线方式等。
