概述
XSRY 系列液体电阻起动器是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路的）液体电阻由大到小作无极变化，从而使电机低电流平滑起动，电阻起动器可广泛用于水泥、化工、钢铁、冶金、矿山等行业90－6000KW绕线式异步电动机。

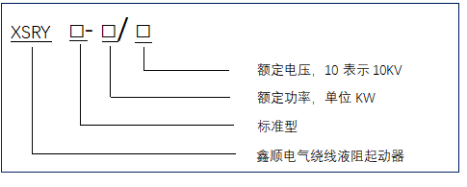

型号说明
性能特点
1、起动电流小，起动电流Iq≤1.3le；
2、可连续起动5－10次；
3、平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；
4、可低压起动：6KV电机5.5KV、380V电机340V电机可顺利起动；
5、具有液阻超温报警、低液位、起动超时停机等多种保护功能。

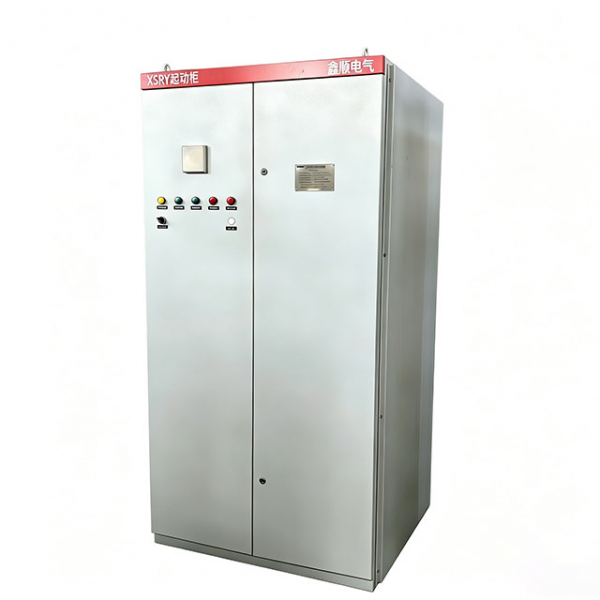

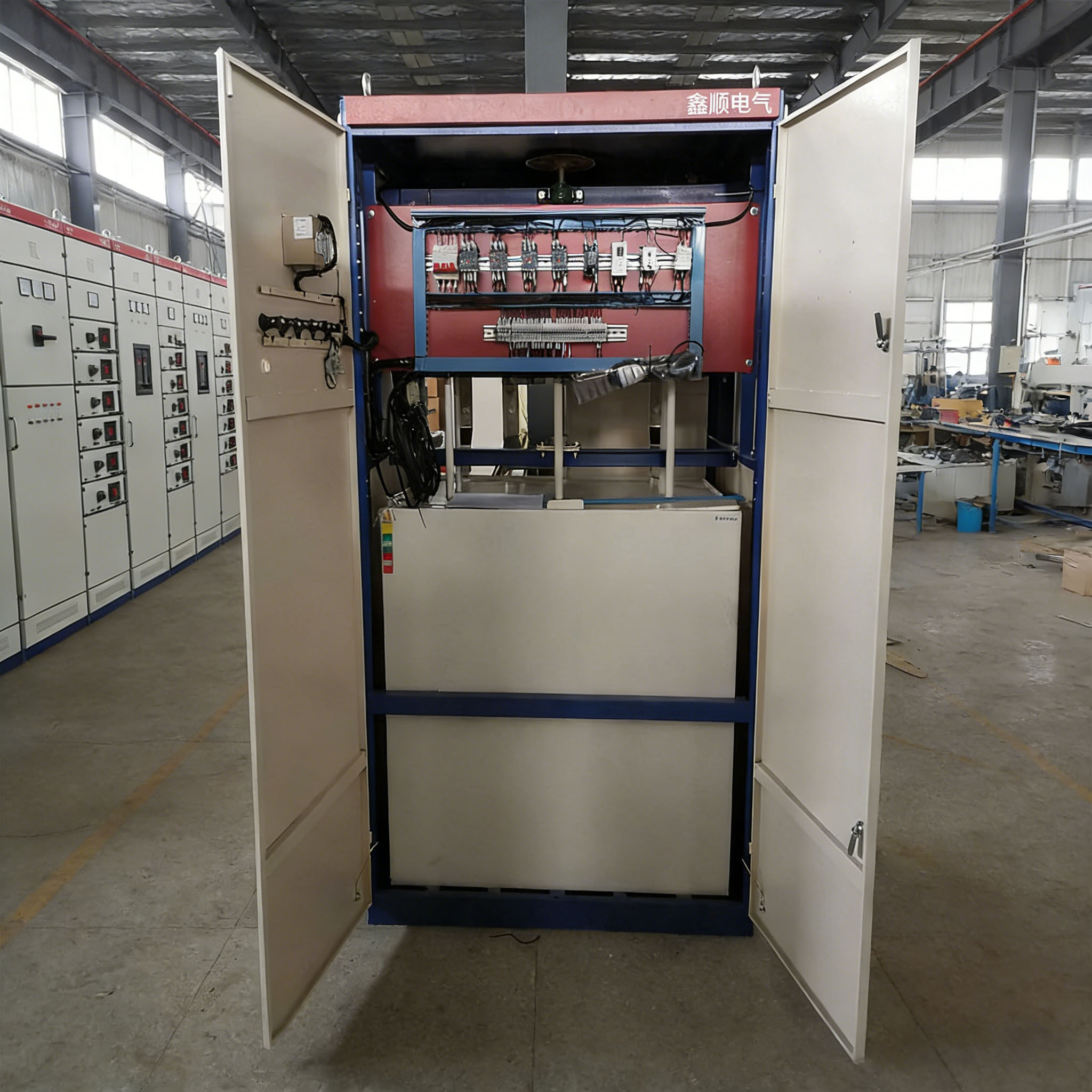

产品图片

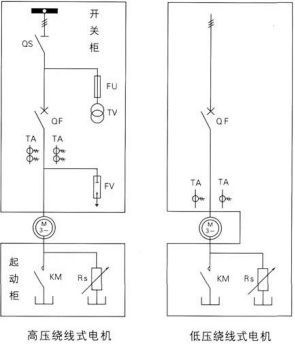

产品方案图

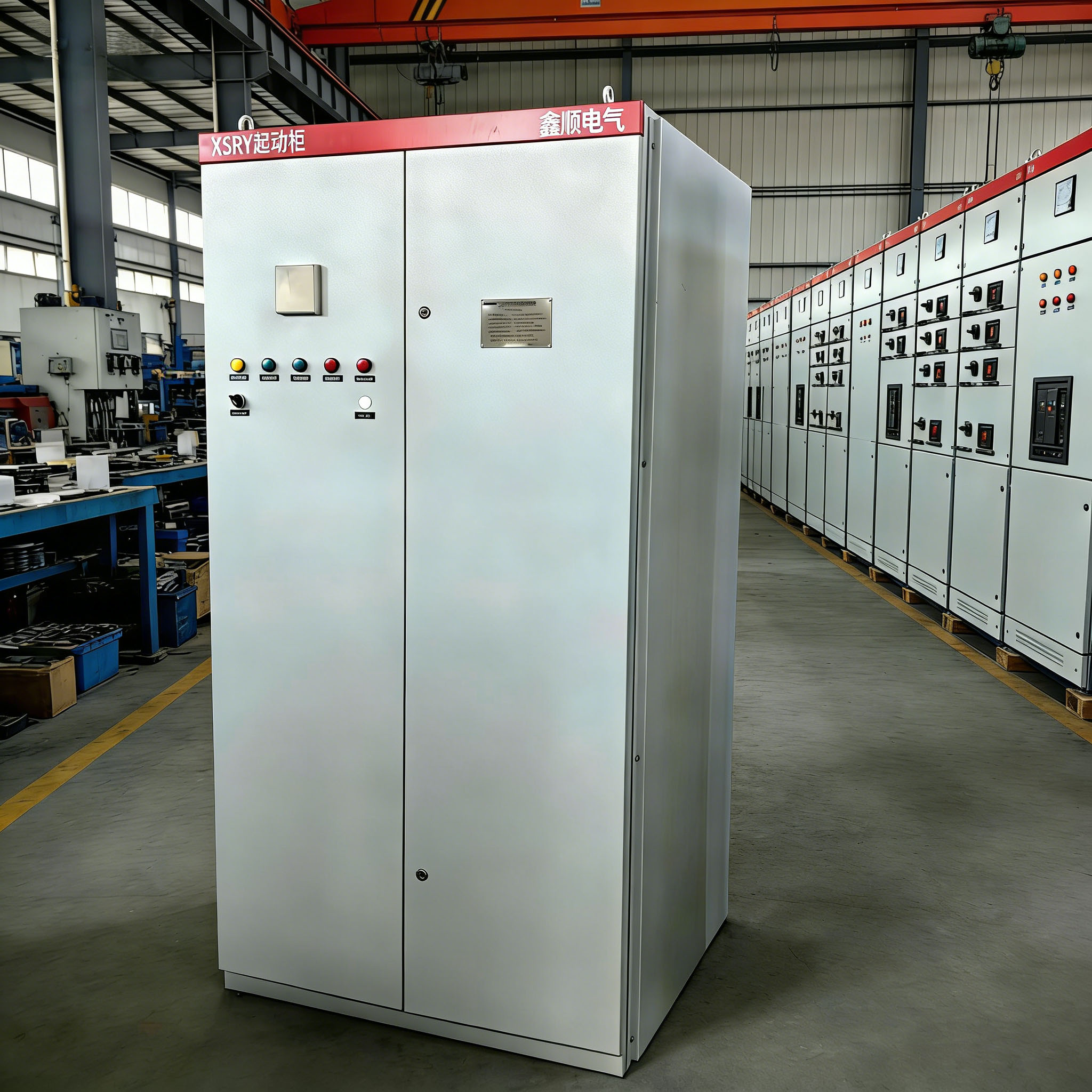

产品图片
选型表
|
型号 |
标称电压(kV) |
输出功率(kW) |
尺寸W*D*H(mm) |
定制尺寸 |
|
XSRY-200 |
380V 3KV 6KV 10KV |
200以下 |
800*900*2000 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
|
XSRY-380 |
200-380 |
800*900*2000 |
||
|
XSRY-570 |
380-570 |
800*900*2000 |
||
|
XSRY-1250 |
570-1250 |
1020*920*2000 |
||
|
XSRY-2000 |
1250-2000 |
1200*920*2000 |
||
|
XSRY-3000 |
2000-3000 |
1320*1020*2200 |
||
|
XSRY-4000 |
3000-4000 |
1320*1020*2200 |
||
|
XSRY-5000 |
4000-5000 |
1320*1020*2400 |
||
|
XSRY-6000 |
5000-6000 |
定制 |
||
|
XSRY-7000 |
6000-7000 |
定制 |
||
|
XSRY-8000 |
7000-8000 |
定制 |
||
|
XSRY-9000 |
8000-9000 |
定制 |
||
|
XSRY-1000 |
9000-10000 |
定制 |
订货须知
1、用户订货时须提供电动机型号、功率、定子电压、电流、转子电压、电流、负载工况；
2、根据用户要求，可配套本公司生产的高、低压开关柜作为主回路控制，同时可配套鑫顺电气生产的进相器作为无功就地补偿；
3、用户若有柜体颜色等方面的特殊要求，请与我公司联系，另行设计。
