矿用一般型高压电容补偿柜

概述

SBB矿用一般型高压电容补偿柜用于煤矿无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门额定电压6KV、10KV的交流电力系统中，补偿系统中的感性无功，减少无功损耗，提高功率因数，以改善配电电压质量，提高电力设备的供应能力，并具有抑制诣波的功能，确保装置自身和相连电网的安全可靠运行。

型号说明

使用环境

1、周围空气温度：-20℃－+40℃；

2、海拔髙度：不超过2000m；

3、周围空气相对湿度不大于95% (在25℃时）；

4、煤矿井下无瓦斯、煤尘爆炸危险的场所；

5、在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

6、允许在少量垂直滴水的地方；

7、应水平安装（倾斜度不超过5°)；

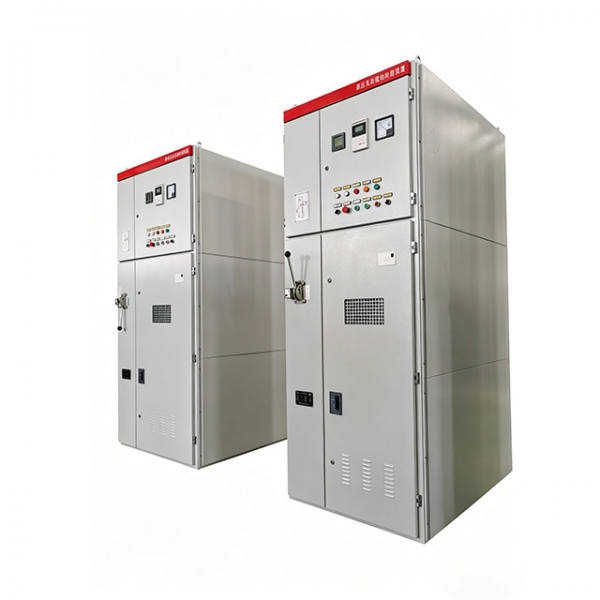

产品图片

产品特点

1、采用进口无功补偿综合自动控制装置，根据线路的电压及功率因数对电容器组实行微机控制下的自动跟踪分组投切，以实现对电网的无功综合自动控制。
2、本装置采用高压专用真空接触器投切，投切组数按用户确定补偿的路数及每路的容量设定。
3、柜体满足五防安全要求，且保护安全可靠，操作灵活方便。
4、采用CPU设计，具有较高的分辨率和测量精度，采用大屏幕液晶显示，汉化菜单操作，人机界面友好，使用方便。
5、成套装置包括：专用高压真空接触器、过电压保护器、放电线圈、串联电抗器、高压电容器、控制器、柜体及辅助连线，并提供RS-48S通讯接口。

技术参数

1、额定电压：6KV，10KV。
2、目标功率因数：0.92-0.98（对应设计选择装置的补偿容量）。
3、通过电压能力：允许在工频1.1倍额定电压下长期运行。
4、过电流能力：过电流不超过其额定电流的1.3倍时能长期运行。

订货须知

1、订货时请提供一次接线图、平面布置图、设备排列图。
2、客户订货时应写明电容柜型号、规格、数量，并注明是否包含以下设备：串联电抗器、氧化锌避雷器、放电线圈、接地刀闸、联接母线、成套柜或支架和围栏等。
3、串联电抗率根据系统谐波含量定。如需拟制3次及以上谐波，K选取12%，如需拟制5次及以上谐波，K选取6%。或按电力设计部门要求确定。
