XSLCF发电机励磁柜

概述

XSLCF发电机励磁装置采用机端自并励调节方式，三相可控硅全控桥设计，使用高效热管散热器，无须风扇，自然散热就可以满足使用要求。使用线性灭磁电阻和非线性过电压保护装置相结合，能有效泻放感应过电压，保证发电机和励磁装置运行安全。XSLCF发电机励磁柜上的AVR控制调节单元，使用我单位自有技术的汉字液晶调节控制装置，外配7寸进口台湾真彩触摸屏，励磁调节采用全数字，全智能励磁调节器。励磁装置能够监视发电机的端电压，发电机电流，有功功率，无功功率。功率因数。励磁电压，励磁电流，灭磁开关分合等参数，具有故障录波功能，当发电机跳闸保护时，能保持发电机跳闸前15分钟的各种参数，方便故障分析。

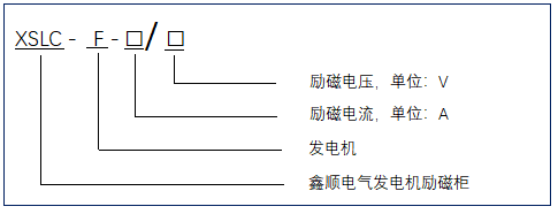

型号说明

主要特点

1、全数码化、多功能性、高可靠性；

2、控制速度快、精度高；

3、双通道互为备用工作方式；

4、功能超强大的录波器功能；

5、对于无刷励磁系统，具有旋转整流盘故障监测功能；

6、可靠的灭磁系统：选用可靠的灭磁系统：灭磁开关加非线性电阻或者线性电阻灭磁以及逆变灭磁系统；

7、完善的自检及控制、保护功能，用于保护励磁装置本身和发电机的安全运行；

8、具有误强励、过励反时限、欠励、PT断线、V/HZ保护、失脉冲、均流越限检测及保护、过流、过压、可控硅故障、硬件故障等保护功能；

9、整流桥及风机单元都采用模块化结构，安装、更换方便。可以不停机、不减载在线更换控制单元及风机单元；

10、具有手动、自动（恒机端电压、恒功率因数、恒无功功率）调节励磁功能，相互切换无扰动。

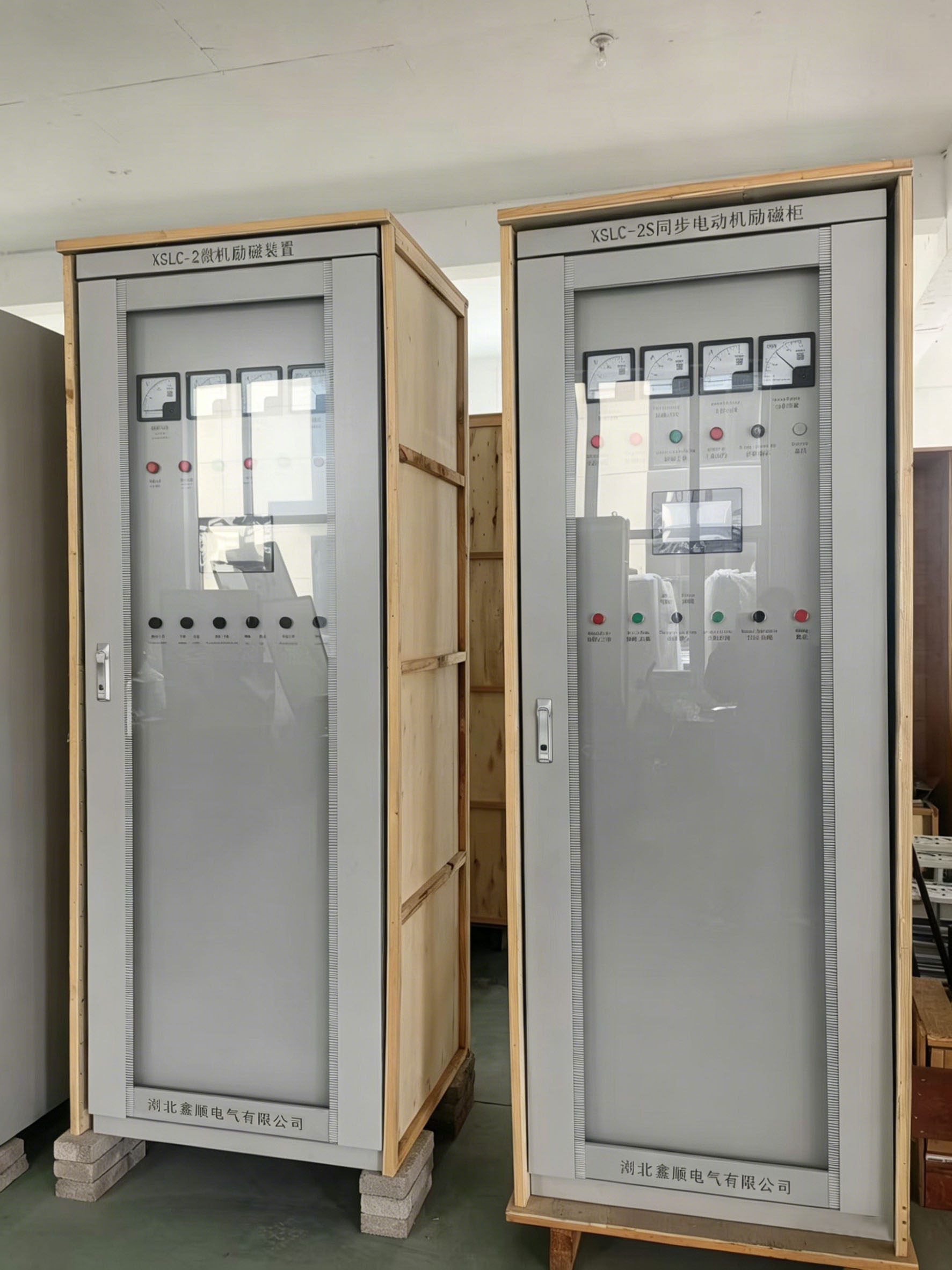

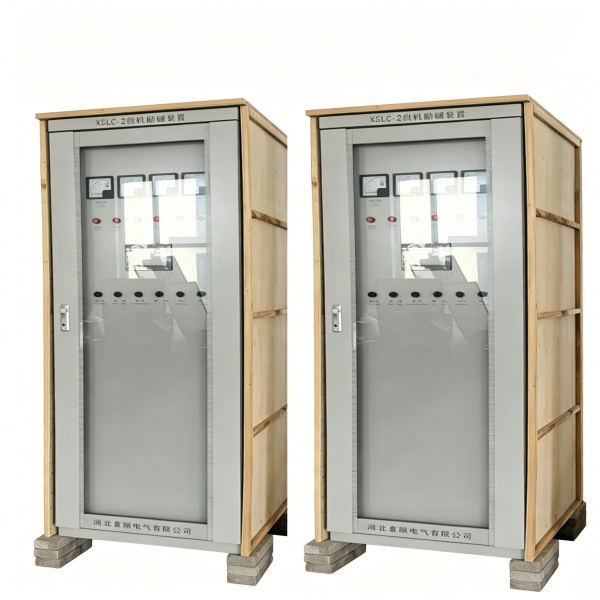

产品图片

发电机励磁柜的技术标准

我单位励磁系统符合下列国家标准及有行业技术标准的要求：《同步电机励磁系统定义》：《同步电机励磁系统，大中型同步发电机励磁技术条件》可以完成恒机端电压的无功调差，及恒无功或恒功率因数运行 。

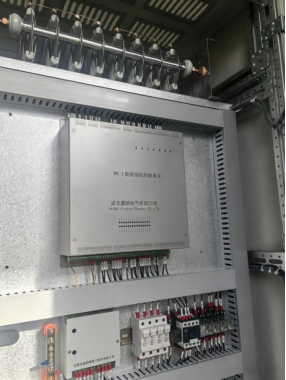

产品图片

选型表

订货须知

1、用户订货时须提供同步电机的额定励磁电压、额定励磁电流、功率及转子75℃电阻值；

2、用户有无励磁柜柜体颜色等方面的特殊要求。
