概述
XSKR系列高压电抗软起动柜是用于额定电压3～10KV的大中型鼠笼式电机或同步电机的降压软起动设备，在电机定子回路串入阻抗可平滑改变的电抗器，调整控制绕组中直流电流的大小，阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电机起动，起动电流维持在额定电流的3.5～5倍以下，起动结束后，电抗器自动切除，起动过程对电网无冲击。

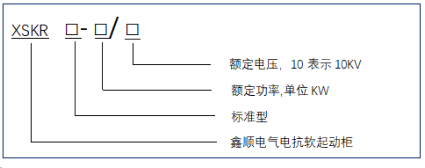

型号说明
性能特点
1、起动平滑无冲击，起动电压降在10%以内，对电网影响不大；
2、起动电流在额定电流的3.5~5倍，起动时间20~60s可调，可连续起动2~3次；
3、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小；
4、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；
5、可采用PLC控制，通过RS485接口和上位机进行通讯，满足DCS控制系统要求；
6、对环境适用海拔不超过2000米；环境温度：-25~45℃；相对湿度不超过90%；
7、产品的整体结构紧凑，安装尺寸小，占用空间小。

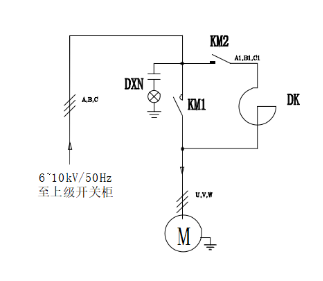

产品方案图
性能参数表
|
项目 |
功能和指标 |
|
适配电机电压 |
3kV~10kV(11kV电机需特殊设计) |
|
适配电机功率 |
200kW~3200kW |
|
起动电流 |
4~5倍额定电流 |
|
运行方式 |
软起结束后旁路接触器吸合 |
|
起动次数 |
2~3次/小时 |
|
起动特点 |
对电网无大的冲击 |
|
软起动时间 |
20~60s可调 |
|
防护等级 |
IP20/IP40 |
|
整体结构 |
柜式，结构紧凑，安装尺寸小，占用空间小 |
|
保护和监控 |
可采用PLC控制，通过RS485接口和上位机进行通讯，满足DCS控制系统要求 |
|
使用环境 |
海拔高度不超过2000米； 上限45℃(24小时平均气温不超过35℃),下限-25℃； 相对湿度不超过90%； 安装地点不允许有导电尘埃及腐蚀性气体。 |

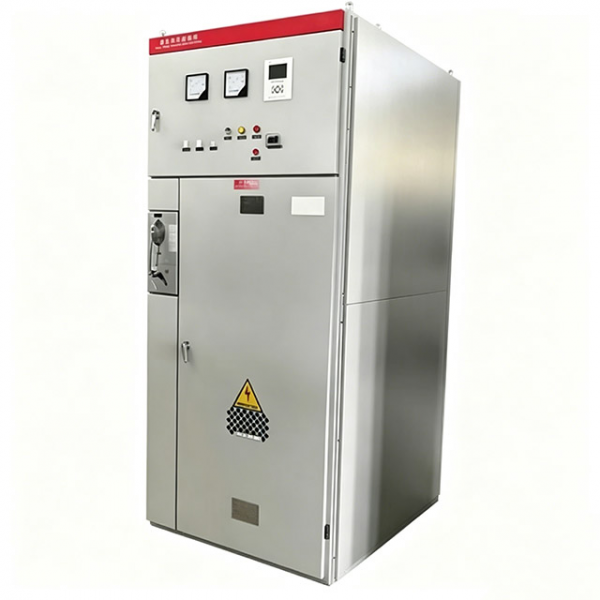

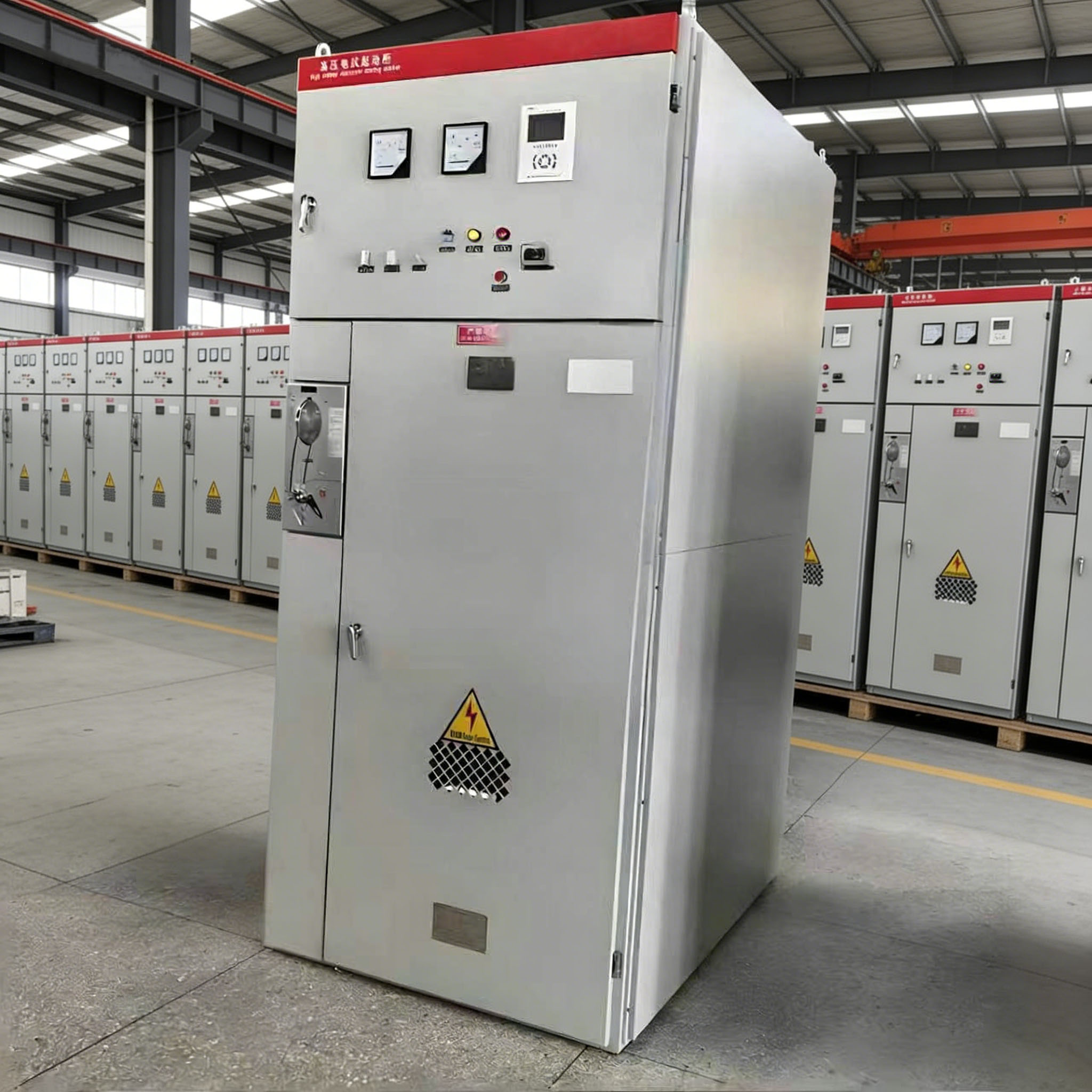

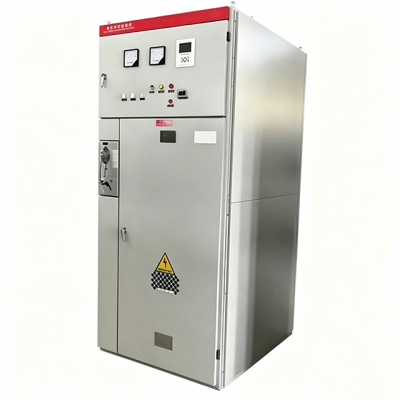

产品图片

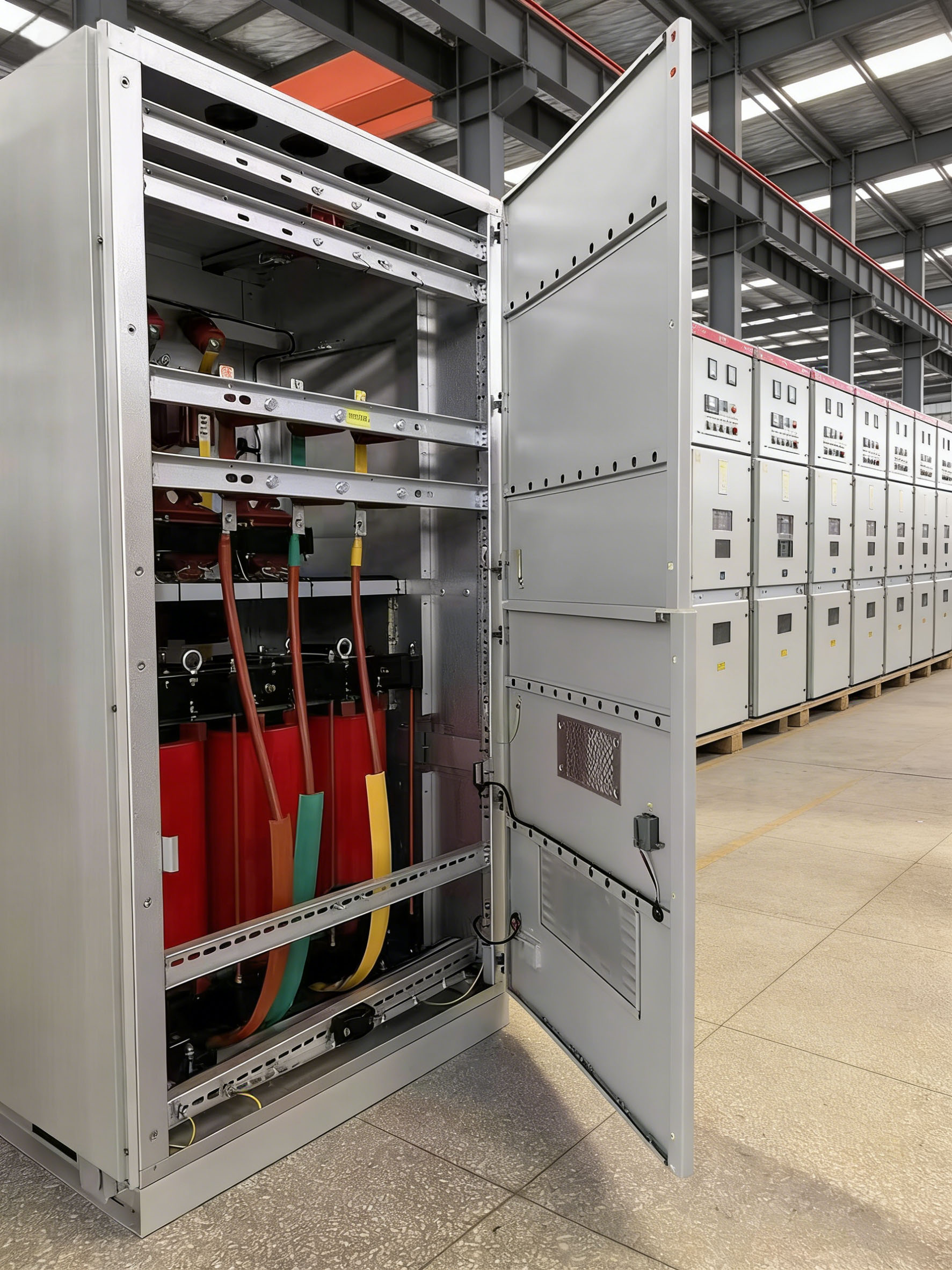

产品图片
选型表
|
型号 |
标称电压(kV) |
输出功率(kW) |
尺寸W*D*H(mm) |
定制尺寸 |
|
XSKR-500/6 |
6 |
≤500 |
1000*1450*2300 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
|
XSKR-1000/6 |
6 |
1000 |
1000*1450*2300 |
|
|
XSKR-1500/6 |
6 |
1500 |
1000*1450*2300 |
|
|
XSKR-1800/6 |
6 |
1800 |
1000*1450*2300 |
|
|
XSKR-500/10 |
10 |
≤500 |
1000*1450*2300 |
|
|
XSKR-1000/10 |
10 |
1000 |
1200*1500*2300 |
|
|
XSKR-1500/10 |
10 |
1500 |
1200*1500*2300 |
|
|
XSKR-1800/10 |
10 |
1800 |
1200*1500*2300 |
订货须知
（1）额定功率、额定电压、额定电流、频率、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等。
