概述
XSLY系列高压笼型电机液体电阻起动装置是在笼型电机的定子回路中串入三相液体电阻，随着电机的起动，液态电阻的动、定极板间距离自动改变，阻值平滑减少，起动电流维持在额定电流的3.5倍以下，接近于零时液态电阻自动切除，起动过程对电网无冲击，无谐波污染。适用于三相交流3KV、6KV、10KV额定功率到20000KW的鼠笼型异步或同步电动机的软启动装置。

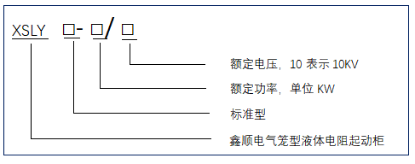

型号说明
性能特点
◆起动电流约为额定电流的2.5~3.5倍；
◆可连续起动2~3次，每次起动时间20~60s可调；
◆起动平稳，机械应力冲击小有效保护电动机及传动机构；
◆对电网影响小，无谐波污染，适用于电网容量不足的企业；
◆结构简单、安装方便、可靠性高。

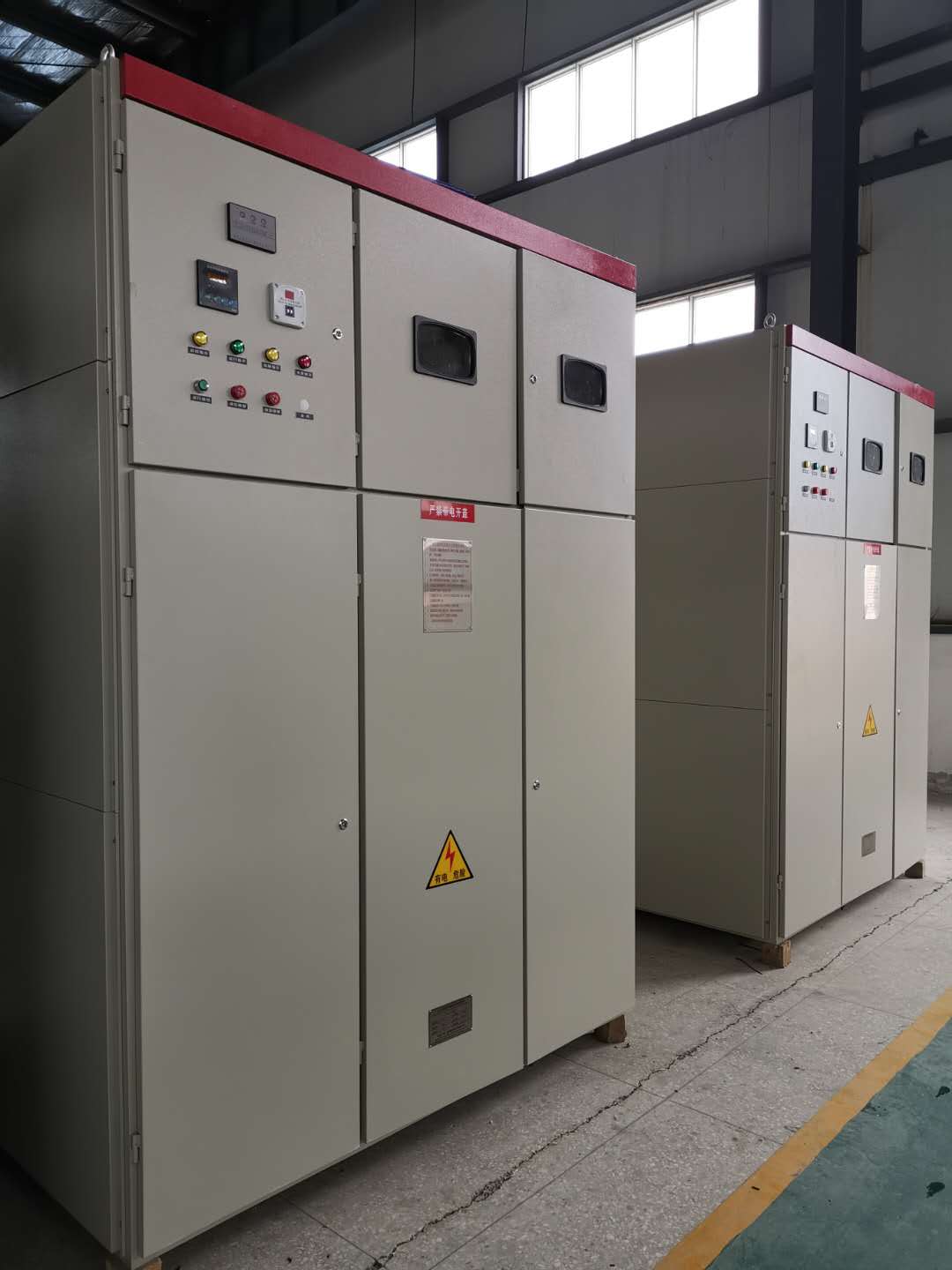

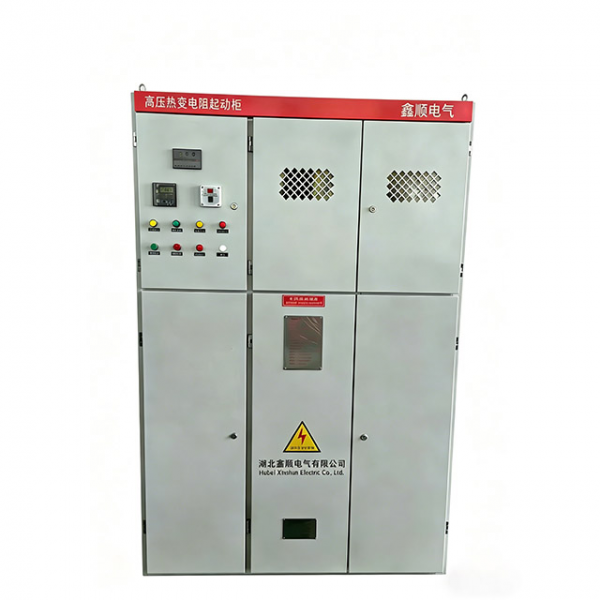

产品图片
性能参数表
|
项目 |
功能和指标 |
|
适配电机电压 |
3kV~10kV(11kV电机需特殊设计) |
|
适配电机功率 |
200kW~20000kW |
|
起动电流 |
2.5~3.5倍额定电流 |
|
运行方式 |
软起结束后旁路接触器吸合 |
|
起动次数 |
2~3次/天 |
|
额定短路承受能力 |
≤4kA |
|
过载能力 |
500% 30s 120%长期 |
|
起动特点 |
起动平稳对机械设备无冲击 |
|
软起动时间 |
20~60s可调 |
|
防护等级 |
IP20 |
|
整体结构 |
柜式 |
|
保护和监控 |
水箱液位监视，水箱温度控制 |
|
使用环境 |
海拔高度不超过2000米； 上限40℃(24小时平均气温不超过35℃),下限0℃； 相对湿度不超过90%； 安装地点不允许有导电尘埃及腐蚀性气体。 |
选型表
|
型号 |
标称电压(kV) |
输出功率(kW) |
尺寸W*D*H(mm) |
定制尺寸 |
|
XSLY-350 |
380V 3KV 6KV 10KV |
350以下 |
1200*1150*2000 |
此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
|
XSLY-530 |
350-530 |
1400*1250*2000 |
||
|
XSLY-630 |
530-630 |
1400*1250*2200 |
||
|
XSLY-900 |
630-900 |
1500*1450*2200 |
||
|
XSLY-1000 |
900-1000 |
1500*1450*2400 |
||
|
XSLY-1400 |
1000-1400 |
1650*1650*2500 |
||
|
XSLY-1600 |
1400-1600 |
1800*1750*2500 |
||
|
XSLY-1800 |
1600-1800 |
1800*1750*2600 |
||
|
XSLY-2240 |
1800-2240 |
2000*1750*2650 |
||
|
XSLY-3200 |
2240-3200 |
2200*1800*2800 |
||
|
XSLY-4000 |
3200-4000 |
4000*1200*2300 |
||
|
XSLY-5000 |
4000-5000 |
4300*1200*2300 |
||
|
XSLY-6000 |
5000-6000 |
4600*1300*2300 |
||
|
XSLY-8000 |
6000-8000 |
4600*1400*2300 |
||
|
XSLY-10000 |
8000-10000 |
4600*1400*2500 |
||
|
XSLY-15000 |
10000-15000 |
4900*1500*2500 |
||
|
XSLY-20000 |
|
20000以上 |
定制 |

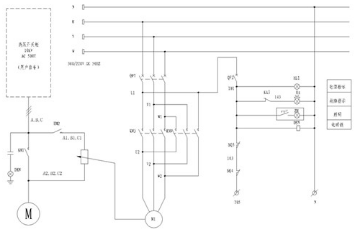

产品方案图
注：柜间连接电缆用户自备，液阻柜工作环境温度应高于0度。
订货须知
1、用户订货时须提供电动机型号、额定功率、额定电压、额定电流、定子绕组接法、星点能否打开、电动机拖动的负载特征；
2、若有特殊要求可另行设计，可配套鑫顺电气高压开关柜、高压电容补偿柜；
3、若星点短接开关为真空断路器或加差动保护时，须增加一面“星点柜”；
4、可采用PLC控制，通过RS485接口和上位机进行通讯，满足DCS控制系统要求。
