概述
XSCR系列高压磁控软起动柜是在电动机的定子回路串入磁饱和电抗器，通过闭环控制调节电抗器控制绕组中直流电流的大小，改变电抗器铁芯的磁导率，从而改变初级绕组的阻抗，使电抗器阻抗在预定的时间内由大到小自动无极减小，电动机端电压逐渐上升至全压，实现电动机软起动。此系统具有：运行可靠、技术先进、结构简单、价格低廉、功能齐全、性能稳定、调试方便、维护简单等优点。

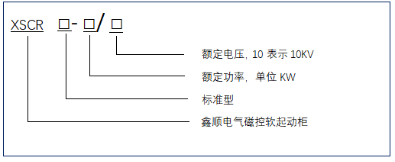

型号说明
性能特点
1、可控性好，阻抗可降至初始阻抗的2%；
2、起动电流小，起动电流可在1.5le~3.5le可调，起动过程中无二次浪涌冲击；
3、可选择三种起动曲线：恒流、斜坡、突跳，以满足不同工况的要求；
4、友好的人机界面，启动参数可设定、查阅、可调整；
5、起动重复性好，起动性能不受环境温度影响；
6、兼有缺相、过流等多种保护功能；
7、体积小，免维护，使用寿命长。

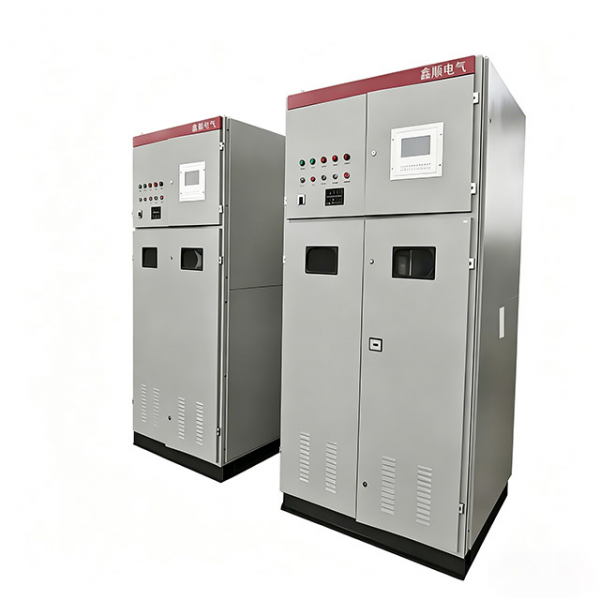

产品图片
适用范围
XSCR系列高压磁控软起动柜广泛适用于电压等级为380V、6KV、10KV，功率等级为100KW～20000KW的大中功率交流电动机，适用于冶金、建材、石化、化工、矿山、制糖、供水、给排水等行业的轧机、磨机、破碎机、 风机、压缩机、泵类、皮带机等设备的大中型异步电动机或同步电动机的软起动。
性能参数表
|
项目 |
参数 |
|
适配电动机电压 |
3kV~10kV(11kV电机需特殊设计) |
|
适配电动机功率 |
200kW~20000kW |
|
起动电流 |
2.5~3.5倍额定电流 |
|
起动压降 |
带旁路接触器时，小于3V |
|
起动时间 |
5~120s |
|
起动频度 |
1~3次/小时 |
|
起动方式 |
恒流、爬坡、突跳起动电流曲线 |
|
停车方式 |
自由停车，软停车，制动停车 |
|
过载能力 |
500% 30s；120% 长期 |
|
通信功能 |
标准RS485接口 |
|
防护等级 |
IP4X 特殊要求另行定制 |
|
整体结构 |
柜式 |
|
外形尺寸 |
详见选型参数 |
|
保护功能 |
缺相保护，过热保护 |
|
使用环境 |
海拔不超过2000米，超过时需要降低条件使用； 环境温度是-25℃ ~+45℃；最大相对湿度95%无冷凝； 安装地点无腐蚀性气体，无导电尘埃，无剧烈震动(小于0.5G)，通风良好。 |
订货须知
（1）额定功率、额定电压、额定电流、频率、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等。
