XS-FC高压无源滤波装置

概述

高压谐波滤波器专用于高压电网3次、5次、7次、11次、13次及以上的谐波无源滤波装置。适用于中频炉、电弧炉、轧钢机、整流设备等谐波发生量较大的场所。滤波器采用滤波电抗器和滤波电容器组成串联谐振吸收回路，有效的将谐波加以吸收，从而避免谐波电流返送到电力变压器进入电网，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。此外该设备还提供一定容量的无功功率补偿，提高用户负载的运行效率。每套装置都是针对客户需求设计，并保证达到谐波滤波性能及无功补偿，提高用户负载的效率，达到有效的投资收益。

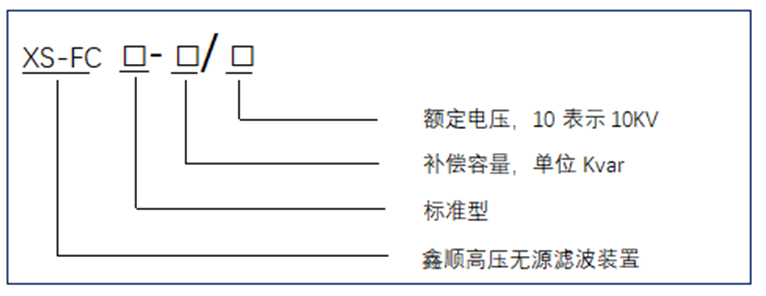

型号说明

性能特点

1、装置采用先进设计，具备防止谐波放大的功能，可避免与系统发生谐振；

2、结构简单，设备投资少，运行可靠性高，运行费用低；

3、采用优质高压滤波电容器，可靠性高、寿命长、损耗小、运行温升低；

4、电容器设有完备的安全放电措施，断电，5S内将电容器残压降至50V以下；

5、具备完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器，电容器组不平衡保护可选用中性点不平衡电流保护、开口三角电压保护、电压差动保护等；

6、装置具备完善的保护措施，过流、速断、过压、低电压、低周波等保护，确保设备安全运行。

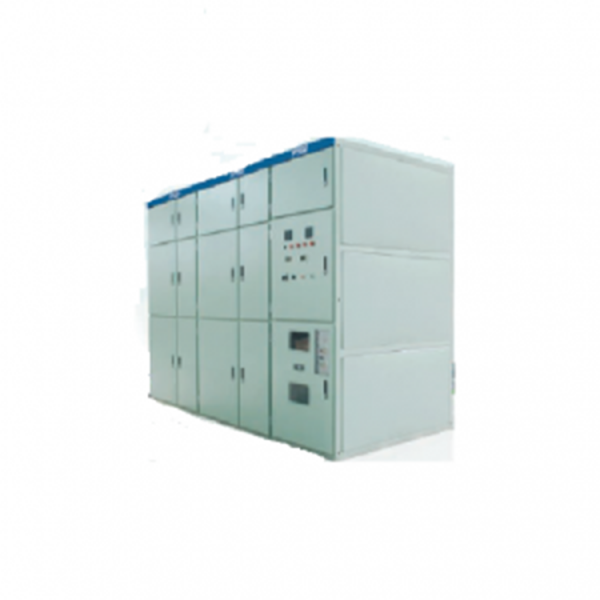

产品图片

使用环境

环境温度：-10～+40℃；

相对湿度：不超过85%，不凝露；

海拔高度：不超过1000m（超过1000m时选用高原型）；

安装地点：垂直倾斜度不超过50°，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

产品技术指标

执行标准：GB50227-95 GB3983-89 JB7111-93GB/T 14549-93

环境温度：-10℃～+ 55℃

相对湿度：<90%RH(25℃)

额定电压：6～35kV

滤波次数：F5,F7,F11,F13(视现场情况而定)

谐波吸收率：>85%

无功补偿PCC考核点处功率因数：>0.92

室内外布置：均可

结构：柜式敞开式

产品方案图

订货须知

1、因谐波成份及大小对装置的设计至关重要，订货时，需提供详细的谐波数据，我公司可提供现场测试；

2、系统的自然功率因数与欲达到的目标功率因数，决定着补偿设备的容量，订购时请确认系统自然功率因数和目标功率因数，不详时请与本公司技术人员交流；

3、若有特殊要求，请与我公司协商订货。
