概述
GZDW数字式落地式直流电源柜是我公司专开闭所，用户变电站系统而设计，系统采用一体化设计思想，由整流模块、监控模块、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS485上位机通讯接口和CDT、 MODBUS两种通讯规约选择；
功能特点
1、适合构成38AH/220V,65AH/110V以下的系统;
2、模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便；
3、可安装3个3.0A/220V,5.0A/110V自然冷模块；
4、降压单元具有自动硅链降压功能，最大电流3A,冲击电流30A/0.5S;
5、监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置，系统工作参数显示，系统故障指示和系统校准；
6、监控器具有对电池自动管理的功能；
7、提供RS232/RS485通讯接口，及RTU,CDT,MODBUS三种通讯规约选择，可与电站自动化系统连接；
8、监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；
9、配电单元提供２路交流输入（可选择一路PT供电），３路馈电输出；
10、PT供电时系统自动限制输出功率；
项目参数指示
|
项目 |
参数指标 |
|
输入电压范围 |
AC380V或AC220V±20% |
|
PT供电电压 |
100V±10% |
|
电网频率 |
50HZ±10% |
|
功率因数 |
≥0.85 |
|
输出电压范围 |
90V-140V连续可调（对于110V系统） 180V-280V连续可调（对于220V系统） |
|
输出限流（单模块） |
0.2A-2.5A(220V) 0.4A-5A(110V) |
|
稳压精度 |
≤±0.5% |
|
稳流精度 |
≤±0.5% |
|
纹波系数 |
≤±0.1% |
|
均流度 |
≤±5% |
|
效率 |
≥93% |
|
输出过压保护 |
280V±2V(220V) 140V±2V(110V) |
|
绝缘电阻 |
≥10M |
|
相对湿度 |
≤90% |
|
环境温度 |
-5℃-45℃ |
|
可闻噪音 |
≤55dB |
|
外型尺寸 |
立式小系统外形尺寸（1600高*600宽*600深） |
|
重量（不含电池） |
立式小系统：53KG 充馈柜一体化 |

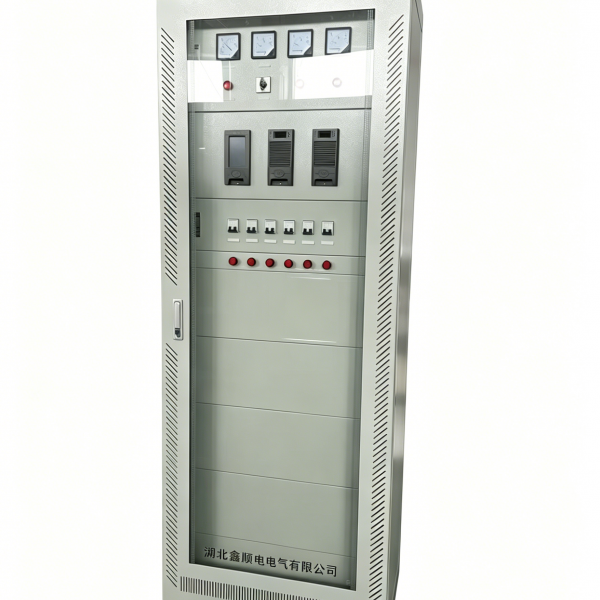

产品图片
使用环境条件
1、环境温度：-10℃-+45℃;
2、海拔高度：不超过2400M;
3、相对湿度：日平均值不大于95%，月平均值不大于90%;
4、地震烈度：不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
订货须知：
订货时须提供系统容量、系统电压、配电方案、功能要求、配置要求等；
