GKD矿用一般型低压开关柜

概述

GKD系列矿用一般型低压开关柜（以下简称开关柜）符合国家标准GB3836.1-2021《爆炸性环境 第1部分：设备 通用要求》、GB3836.3-2021《爆炸性环境 第3部分：由增安型“e”保护的设备》等国家标准。适用于非煤矿山使用，交流50HZ,额定工作电压380V、660V,额定电流为400A、630A、1250A、1600A，作为动力、照明及配电设备的电能转换、配电控制之用；

型号说明

使用环境条件

1、周围空气温度：-20℃－+40℃；

2、海拔髙度：不超过2000m；

3、周围空气相对湿度不大于95% (在25℃时）；

4、非煤矿山使用；

5、在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

6、允许在少量垂直滴水的地方；

7、固定安装使用；

8、仅限于无滴水和粉尘浸入的硐室中使用；

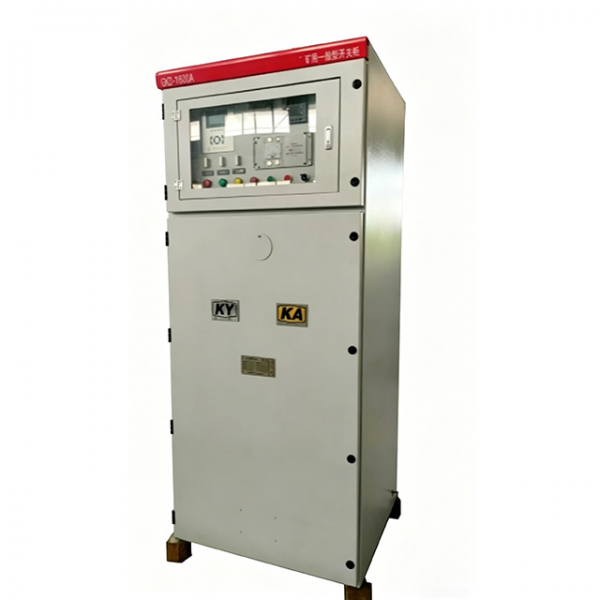

产品图片

使用注意事项

1、使用维护中严禁带电开盖；

2、电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式；

3、开关柜设有内外接地端子，安装时须可靠接地“〨”；

4、接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电；

安装与维护

1、安装在适合以上环境条件；

2、安装前应检查铭牌、断路器规格参数、防爆型式是否符合要求；

3、安装前先用兆欧表检查断路器绝缘电阻，在周围介质温度 20±5℃和相对温度50%-70%时应不小于10MΩ。否则应烘干，待绝缘电阻达到要求方可使用；

4、断路器安装时，其底座应居于水平位置，并用M10螺钉固定；

5、安装时对断路器进行可靠的保护接地，接地处有明显的接地标记；

6、断路器的上进线或下进线，均不改变其技术性能；

7、断路器安装完毕按有关接线图接线后，在主电路通电前（抽屉式断路器抽屉座上的指示在试验装置）应进行各项操作试验；

订货须知

（1）订货须注明产品型号规格、电压、电流、结构形式等；

（2）电机负载工况，井上井下，有无瓦斯；

（3）海拔高度、环境温度；

（4）一次回路方案、配置选型等；
