PKD矿用一般型低压配电箱

概述

PKD矿用一般型低压配电箱符合国家标准GB/T12173—2008《矿用一般型电气设备》并经国家指定检验单位审查，检验合格，取得了矿用合格证。适用于非煤矿山。用于交流50Hz，额定电压380V、660V、1140V，额定电流为250A 、630A，作为用电设备的电能转换、配电控制之用，不能用于控制电动机的起动。

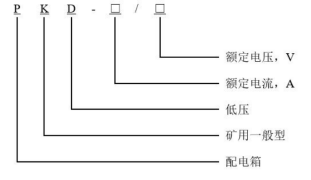

型号说明

使用环境条件

1、周围空气温度：-5℃－+40℃；

2、海拔髙度：不超过2000m；

3、周围空气相对湿度不大于95% (在25℃时）；

4、非煤矿山使用；

5、在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

6、允许在少量垂直滴水的地方；

7、固定安装使用；

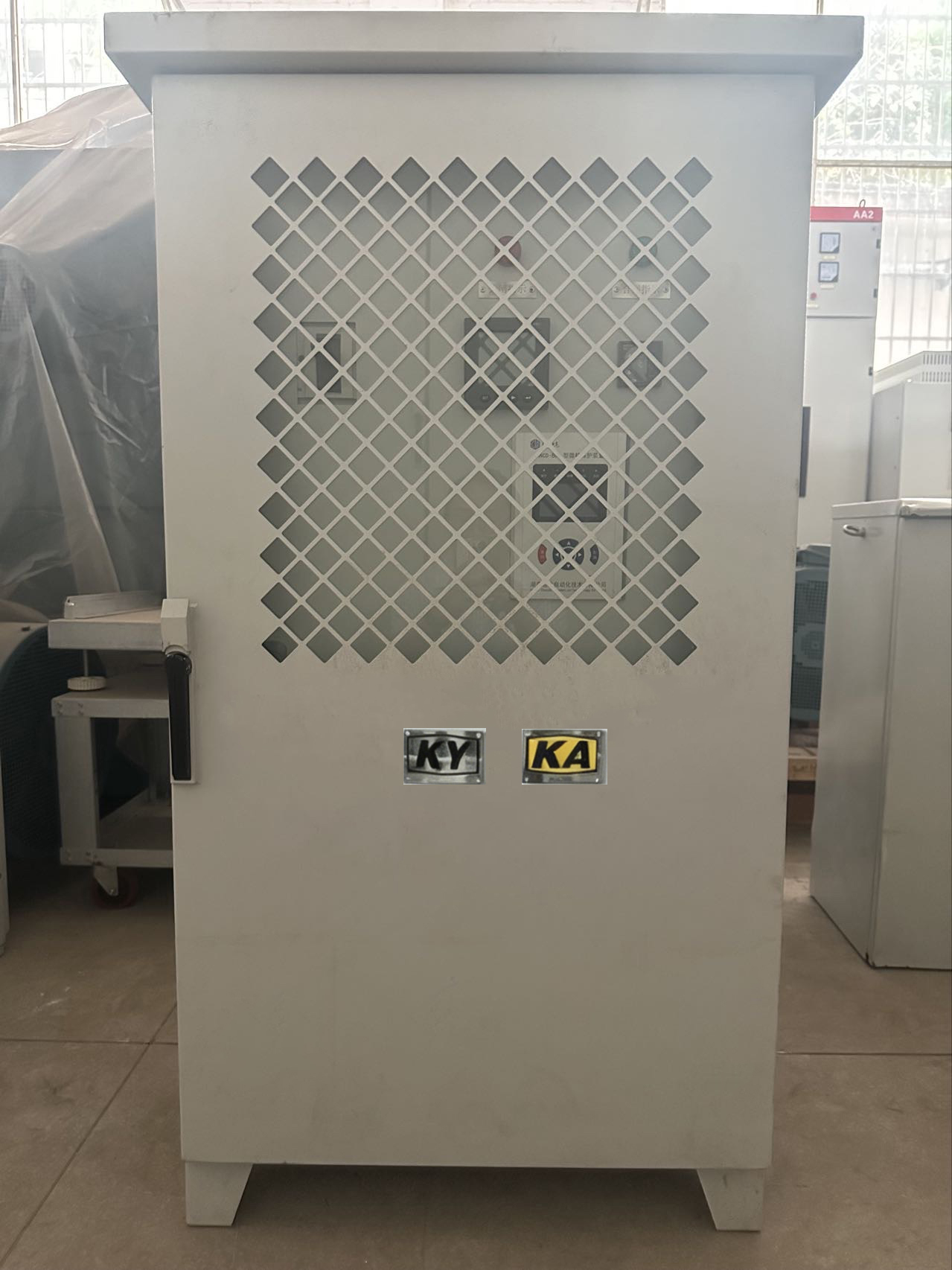

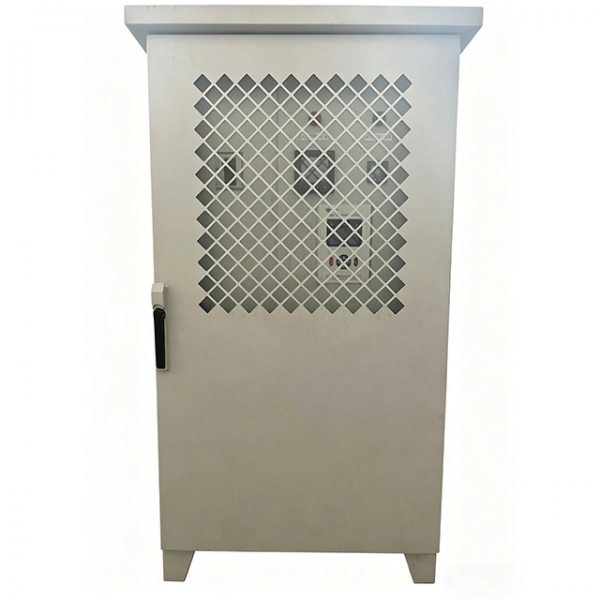

产品图片

使用注意事项

1、安装前应检查铭牌、规格参数、型式是否符合要求；

2、使用维护中严禁带电开盖；

3、配电箱设有内外接地端子，安装时须可靠接地“〨”；

4、接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电；

基本参数

额定电压：1140(660、380)V；

额定电流：630A、250A；

防护等级：外壳IP54；操作面IP21；

执行标准：GB/T12173—2008 《矿用一般型电气设备》 ；

Q/SKS004—2025《PKD系列矿用一般型低压配电箱》 ；

标志：KA、KY；

型式：矿用一般型；
外形尺寸（长×宽×高）：770×450×1400(mm)；壁厚：2.0mm。

订货须知

（1）订货须注明产品型号规格、电压、电流、结构形式等；

（2）电机负载工况，井上井下，有无瓦斯；

（3）海拔高度、环境温度；

（4）一次回路方案、配置选型等；
